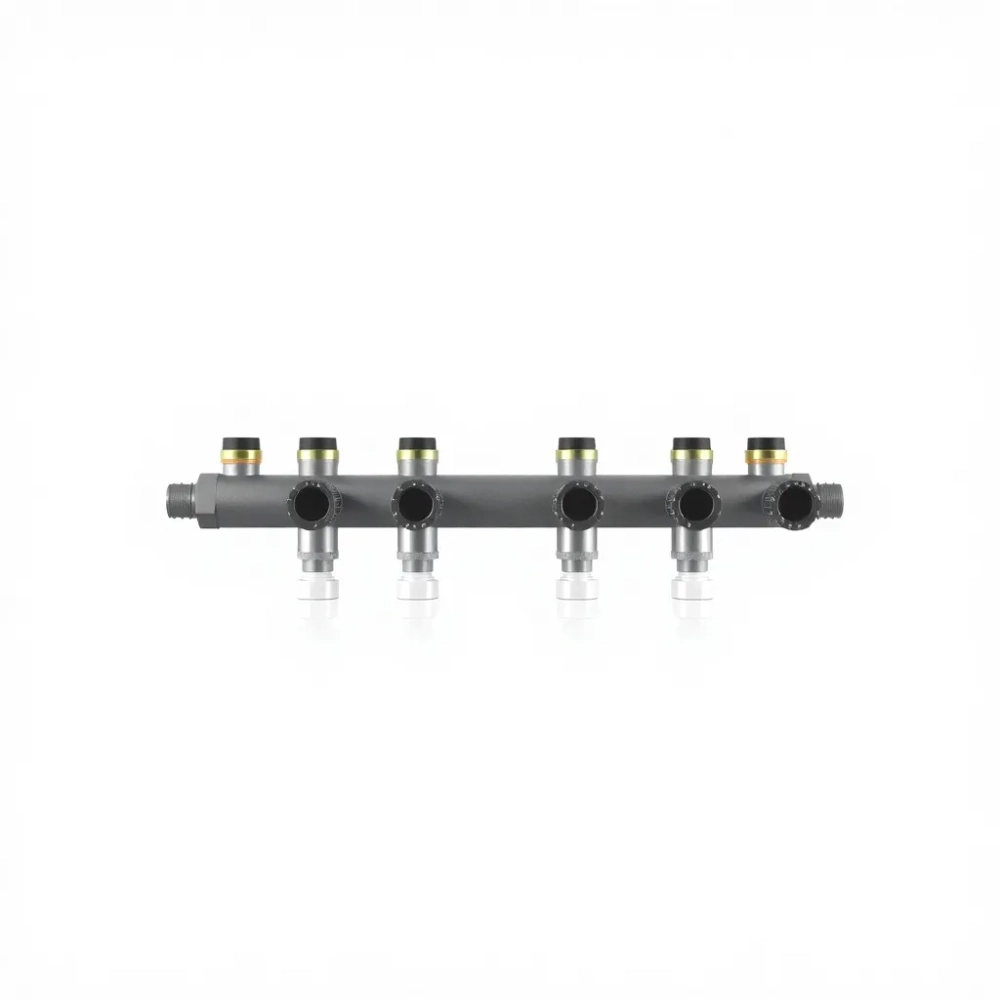

Rozdzielacz do podłogówki 8 sekcji wymiary, które musisz znać przed montażem

Zanim kupisz rozdzielacz do podłogówki 8 sekcji, wymiary musisz znać co do milimetra. Nie chodzi tylko o długość samej belki, ale o całkowity gabaryt z zaworami, rotametrami i osprzętem, bo to determinuje, czy urządzenie zmieści się w szafce rozdzielaczowej albo wnęce kotłowni. Zbyt długi rozdzielacz potrafi zepsuć estetykę kotłowni, zbyt krótki utrudni serwis. Poniżej znajdziesz konkretne parametry, dobre praktyki montażowe oraz kontekst normatywny, którego większość opisów produktowych po prostu nie podaje.

• Parametry techniczne rozdzielacza 8-sekcyjnego
• Jak dobrać liczbę sekcji do powierzchni domu
• Montaż rozdzielacza w szafce krok po kroku
• Najczęstsze błędy przy montażu 8-sekcyjnego rozdzielacza
• Eksploatacja, serwis i kompatybilność automatyki
• Zgodność ze źródłami ciepła i wskazówki doboru mocy
• Co warto wiedzieć przed zakupem

Parametry techniczne rozdzielacza 8-sekcyjnego

Standardowy rozdzielacz ogrzewania podłogowego z ośmioma obwodami mierzy około 550 mm długości całkowitej, liczonej między skrajnymi przyłączami. Sama belka bez osprzętu ma zwykle od 480 do 500 mm, a po doliczeniu zaworów kulowych z termometrami oraz rotametrów roboczy wymiar rośnie do wspomnianych 550 mm. Wysokość całkowita z osprzętem sięga 280-310 mm, głębokość montażowa nie przekracza 90 mm.

Korpus wykonuje się najczęściej z mosiądzu chromowanego (Ms), co zapewnia odporność na korozję i estetyczny wygląd przez lata. Ciśnienie robocze dochodzi do 6 bar, a ciśnienie próbne, wykorzystywane podczas odbioru instalacji, wynosi 10 bar. To istotne, bo pomyłka w ustawieniach pompy albo zbyt agresywne odpowietrzanie potrafi na chwilę podnieść ciśnienie powyżej normy. Maksymalna temperatura czynnika to +90°C, choć podłogówka pracuje zwykle w zakresie 30-45°C.

Przyłącza obwodów mają standardowy gwint 3/4", kompatybilny z rurami PEX 16×2 i 17×2. Zasilanie i powrót łączy się z instalacją przez gwint 1". Rotametry na belce powrotnej mają zakres 0-5 l/min, co pozwala precyzyjnie wyregulować przepływ każdej pętli. Termometry tarczowe w zaworach kulowych wskazują temperaturę zasilania i powrotu w zakresie 0-80°C.

Norma PN-EN 1264 reguluje projektowanie i wykonanie ogrzewania podłogowego, w tym dopuszczalne temperatury powierzchni podłogi i kryteria hydraulicznego zrównoważenia obwodów. Rozdzielacz z rotametrami i zaworami regulacyjnymi pozwala spełnić wymóg zrównoważenia hydraulicznego, bez którego jedna pętla grzeje mocniej, a druga prawie wcale.

Zwróć uwagę na gwint M30×1.5 w zaworach termostatycznych. To europejski standard, stosowany przez większość producentów siłowników termoelektrycznych, więc nie utkniesz z osprzętem jednej marki. Kompatybilność z siłownikami otwiera drogę do pełnej automatyki pokojowej ze sterownikiem ściennym.

Jak dobrać liczbę sekcji do powierzchni domu

Osiem obwodów obsłuży dom o powierzchni 80-120 m², pod warunkiem że pętle mają typową długość 80-100 metrów. Każda sekcja to jedna niezależna pętla grzewcza, zasilana jednym przyłączem 3/4". Jedna pętla pokrywa od 10 do 15 m² podłogi, w zależności od rozstawu rur i strefy budynku.

Przy rozstawie rur 15 cm uzyskujesz moc grzewczą około 80-100 W/m², co wystarcza w dobrze ocieplonym budynku. Rozstaw 20 cm obniża moc do 60-70 W/m², ale pozwala pokryć większą powierzchnię jedną pętlą. W strefach brzegowych, przy dużych przeszkleniach, gęstość rur rośnie, więc jedno pomieszczenie może wymagać dwóch obwodów.

Sypialnie i pokoje dzienne rzadko wymagają więcej niż jednego obwodu, ale łazienki z grzejnikami drabinkowymi oraz duże salony z wyjściem na taras potrafią zjeść dwie sekcje. Dobrą praktyką jest podzielenie kondygnacji na strefy: parter osobno, piętro osobno. W domach z pompą ciepła, gdzie temperatury robocze są niższe, lepiej dodać jedną sekcję zapasową niż żałować brakującego obwodu po zamknięciu ścian.

Nie planuj rozdzielacza „na styk". Każda pętla ma ograniczenie hydrauliczne, zwykle 100-120 metrów bieżących rury PEX 16×2. Przy większych odległościach rośnie opór przepływu i pompa musi pracować na wyższych obrotach. Skutek: słabsza regulacja, szum w instalacji, krótsza żywotność pompy. Lepiej rozbić dużą pętlę na dwie krótsze, niż walczyć z hydrauliką przez lata.

Montaż rozdzielacza w szafce krok po kroku

Sam rozdzielacz montuje się szybko, zwykle w 4-5 minut, jeśli rama i szafka są już na miejscu. Najpierw ustalasz stronę zasilania i powrotu. Belka zasilająca idzie z lewej lub prawej strony zależnie od podejścia rur z kotłowni. Pomylenie kierunku skutkuje tym, że rotametry zamiast regulować przepływ będą go utrudniać, a instalator spędzi pół godziny na szukaniu przyczyny słabego grzania.

Ramę montujesz na kołki rozporowe do ściany lub bezpośrednio do profili szafki. Poziomowanie ma znaczenie, bo przy krzywej ramie obciążenie rozkłada się nierówno i po kilku latach może skrzypieć. Belki wsuwasz w uchwyty ramy od dołu lub z boku, w zależności od konstrukcji. Połączenie między belką zasilającą a powrotną wykonujesz krótkim mostkiem albo zostawiasz rozstaw do swobodnego ruchu termicznego.

Zawsze montuj belkę zasilającą z zaworami kulowymi od strony kotła, a powrotną z rotametrami od strony pętli. Odwrócenie zaburza logikę regulacji i utrudnia odpowietrzanie układu.

Zawory kulowe z termometrami wkręcasz ręcznie do oporu, a potem dokręcasz kluczem o ćwierć obrotu. Rotametrów nie dokręcaj kluczem, bo uszkodzisz delikatny szklany korpus. Po podłączeniu rur PEX sprawdzasz, czy złączki są osadzone do końca. Niezaciśnięta złączka PEX ujawnia się dopiero pod ciśnieniem próbnym i potrafi zalać kotłownię w kilka minut.

Montaż w szafce wymaga zachowania 150 mm wolnej przestrzeni nad rozdzielaczem na zawory odpowietrzająco-spustowe i ewentualną rozbudowę o siłowniki. Szafka powinna mieć głębokość minimum 120 mm, żeby zmieścić cały osprzęt i zostawić zapas na manipulację kluczem. W ciasnych wnękach lepiej sprawdza się szafka podtynkowa z drzwiczkami rewizyjnymi.

Najczęstsze błędy przy montażu 8-sekcyjnego rozdzielacza

Montaż bez powrotu do dokumentacji to plaga. Instalatorzy czasem ufają pamięci i zapominają, że zawory odpowietrzająco-spustowe muszą być skierowane do góry, a nie na bok. Skutkiem jest trudne odpowietrzanie, które zamiast pięciu minut zajmuje godzinę. Powietrze w instalacji podłogowej to cichy wróg, bo objawia się szumem, nierównym grzaniem i korozją elementów metalowych.

Kolejny błąd to zbyt mocne dokręcanie rotametrów. Szklany korpus pęka przy nadmiernej sile i zaczyna cieknąć. Naprawa wymaga demontażu i wymiany rotametru, co na działającej instalacji oznacza spuszczanie wody z całego obiegu. Rotametry dokręcaj ręcznie do wyczuwalnego oporu, bez użycia narzędzi.

Nie zaciskaj złączek PEX bez uprzedniego kalibrowania rury. Bez kalibratora rura PEX wraca do pamięci kształtu, nie dosiada się do złączki i po roku zaczyna przeciekać. Kalibrator kosztuje kilkadziesiąt złotych i oszczędza tysiące.

Częstym błędem jest brak zaworów odcinających przy rozdzielaczu. Bez nich wymiana rotametru albo siłownika wymaga opróżnienia całej instalacji z wody. Zawory kulowe na wejściu i wyjściu pozwalają odciąć rozdzielacz od reszty układu i pracować na pojedynczych obwodach. W gotowych zestawach te zawory są w komplecie, ale bywają pomijane przy zakupie elementów osobno.

Piąty błąd to montaż rozdzielacza zbyt blisko źródła ciepła, na przykład bezpośrednio nad kotłem. Wysoka temperatura skraca żywotność uszczelek i termometrów, a w skrajnych przypadkach prowadzi do mikrouszkodzeń korpusu mosiężnego. Zalecana odległość od kotła to minimum 500 mm, a odległość od rur gorących idących w izolacji to 100 mm.

Eksploatacja, serwis i kompatybilność automatyki

Odpowietrzanie rozdzielacza wykonuje się raz na sezon, zwykle przed uruchomieniem instalacji po lecie. Zawory odpowietrzająco-spustowe otwierasz kluczem imbusowym 5 mm, aż wypłynie woda bez pęcherzyków. Trwa to minutę na obwód, przy ośmiu sekcjach daje to kwadrans. Zapomnienie o tej czynności skutkuje szumem i nierównym grzaniem pętli.

Rotametry w rozdzielaczu da się wymienić bez demontażu całego urządzenia, o ile zachowasz standardowy gwint. Na rynku są rotametry kilku producentów o identycznym przyłączu, więc nie jesteś skazany na jednego dostawcę. To ważne, bo po kilku latach niektóre marki zmieniają ofertę albo znikają z rynku, a rotametr potrafi zacząć przeciekać po 8-10 latach pracy.

Sterowanie automatyczne opiera się na siłownikach termoelektrycznych montowanych na zaworach. Siłownik z gwintem M30×1.5 pasuje do większości rozdzielaczy, niezależnie od producenta belek. Sterownik pokojowy porównuje temperaturę w pokoju z nastawą i wysyła sygnał 230 V lub bezpotencjałowy do siłownika, który zamyka lub otwiera zawór. Jedna sekcja może mieć własny siłownik albo kilka sekcji mogą pracować równolegle, zależnie od projektu automatyki.

W domach z pompą ciepła automatyka pokojowa jest nieodzowna, bo pompa reaguje na każdy stopień różnicy między zapotrzebowaniem a dostarczaniem. Bez siłowników pompa pracuje na stałej mocy i przegrzewa pomieszczenia, co obniża sprawność sezonową. Z siłownikami i sterownikiem pogodowym układ dostosowuje się do warunków zewnętrznych i wewnętrznych automatycznie.

Zgodność ze źródłami ciepła i wskazówki doboru mocy

Rozdzielacz 8-sekcyjny współpracuje z każdym źródłem ciepła zdolnym do pracy w niskich temperaturach. Pompy ciepła powietrze-woda i gruntowe dostarczają wodę na poziomie 30-45°C, co jest idealne dla podłogówki. Kotły gazowe kondensacyjne też się sprawdzają, bo ich sprawność rośnie, gdy woda powrotna ma niższą temperaturę. Kotły na pellet i ekogroszek pracują nieco gorzej w niskich zakresach, ale po dodaniu zaworu mieszającego cały układ działa bez zarzutu.

Kotły elektryczne i kominki z płaszczem wodnym obsługują podłogówkę bez problemu, o ile mają wystarczającą moc do pokrycia zapotrzebowania całego budynku. Przy kominkach wodnych warto pamiętać o konieczności zabezpieczenia układu przed przegrzaniem, bo temperatura w płaszczu potrafi przekroczyć 90°C, a rozdzielacz tego nie toleruje.

Ogrzewanie miejskie wymaga wstawienia wymiennika ciepła albo bezpośredniego podłączenia z zaworem regulacji różnicy ciśnień. Sieci ciepłownicze pracują przy ciśnieniu 6-10 bar i temperaturze sięgającej 130°C, więc bez wymiennika rozdzielacz nie przetrwa. Wymiennik płytowy oddziela obieg pierwotny od wtórnego i pozwala bezpiecznie zasilać podłogówkę.

Dobór mocy źródła do rozdzielacza 8-sekcyjnego opiera się na bilansie cieplnym budynku. Dom 100 m² w standardzie WT 2021 potrzebuje około 6-8 kW mocy grzewczej. Pompa ciepła o mocy 7 kW pokryje to zapotrzebowanie bez przewymiarowania. Kocioł gazowy można dobrać nieco większy, bo będzie modulował w niskim zakresie. Przepięcie mocy pompy ciepła powoduje cyklowanie, czyli częste włączanie i wyłączanie, co skraca żywotność sprężarki.

Przy projektowaniu instalacji kluczowe jest zrównoważenie hydrauliczne wszystkich obwodów. Każda pętla powinna otrzymać tyle wody, ile wynika z jej oporu. Rotametry na belce powrotnej służą właśnie do tego, żeby precyzyjnie ustawić przepływ od 0,5 do 5 l/min. W praktyce najczęściej ustawia się 1,5-2,5 l/min na pętlę o długości 80-100 metrów, co daje temperaturę powrotu o 5-10°C niższą od zasilania.

Rozdzielacz 8-sekcyjny to kompromis między ceną a funkcjonalnością. Mniejsze układy (6 sekcji) bywają za ciasne w typowych domach, większe (10-12 sekcji) kosztują więcej i wymagają większej szafki. Osiem obwodów trafia w potrzeby większości inwestorów budujących dom 80-120 m², dlatego ten wariant pojawia się w katalogach najczęściej.

Co warto wiedzieć przed zakupem

Kompletny zestaw powinien zawierać belkę zasilającą z zaworami kulowymi, belkę powrotną z rotametrami, ramę montażową, dwa termometry tarczowe, zawory odpowietrzająco-spustowe oraz komplet przyłączy 3/4". Złączki PEX 16 mm albo 17 mm często trzeba dokupić osobno, bo średnica zależy od konkretnej rury użytej w instalacji. Brak złączek w zestawie to nie wada, ale wymaga uwagi przy zamawianiu.

Gwarancja na rozdzielacz mosiężny to zwykle 5 lat, choć żywotność urządzenia sięga 20-25 lat przy normalnej eksploatacji. Certyfikat CE potwierdza zgodność z dyrektywami europejskimi, a norma PN-EN 1264 reguluje samą instalację ogrzewania podłogowego. Warto sprawdzić, czy producent udostępnia deklarację zgodności, bo bez niej odbiór instalacji przez inspektora nadzoru budowlanego może być problematyczny.

Dostępność części zamiennych i osprzętu to kolejna rzecz, o której rzadko się mówi. Rotametry, siłowniki, zawory odpowietrzające i termometry mają wspólne standardy, więc ich wymiana nie wymaga szukania oryginałów. Przy zakupie rozdzielacza od producenta, który ma w ofercie pełen osprzęt, zyskujesz spokój na lata. Przy zakupie losowego urządzenia z rynku wtórnego bywa różnie.

Jeśli planujesz rozbudowę instalacji w przyszłości, wybierz rozdzielacz z możliwością dalszego dokładania sekcji. Niektóre modele mają system modułowy, inne są zamknięte. Różnica w cenie niewielka, ale w praktyce decyduje o tym, czy za trzy lata dobudujesz jedną pętlę, czy wymienisz cały rozdzielacz. W domach z poddaszem do adaptacji albo planowanym garażem z ogrzewaniem ta elastyczność ma realną wartość.

Dobór rozdzielacza to decyzja na lata, więc pośpiech jest złym doradcą. Wymiary, materiał, ciśnienie robocze, kompletność zestawu i kompatybilność z automatyką składają się na całość, która albo posłuży bezproblemowo, albo będzie generować koszty. Poświęć godzinę na przeczytanie dokumentacji i porównanie parametrów. Ta godzina zwróci się wielokrotnie w postaci ciepłej podłogi bez niespodzianek przez dwie dekady.

Źródła danych: PN-EN 1264 (norma ogrzewania podłogowego), dyrektywa ciśnieniowa PED 2014/68/UE, dokumentacja techniczna producentów rozdzielaczy, katalogi zaworów termostatycznych z gwintem M30×1.5, wytyczne projektowe ITB dotyczące instalacji wodnych i grzewczych. Dodatkowe informacje o wymiarach szafek rozdzielaczowych można znaleźć w poradnikach producentów systemów ogrzewania podłogowego oraz w materiałach Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
