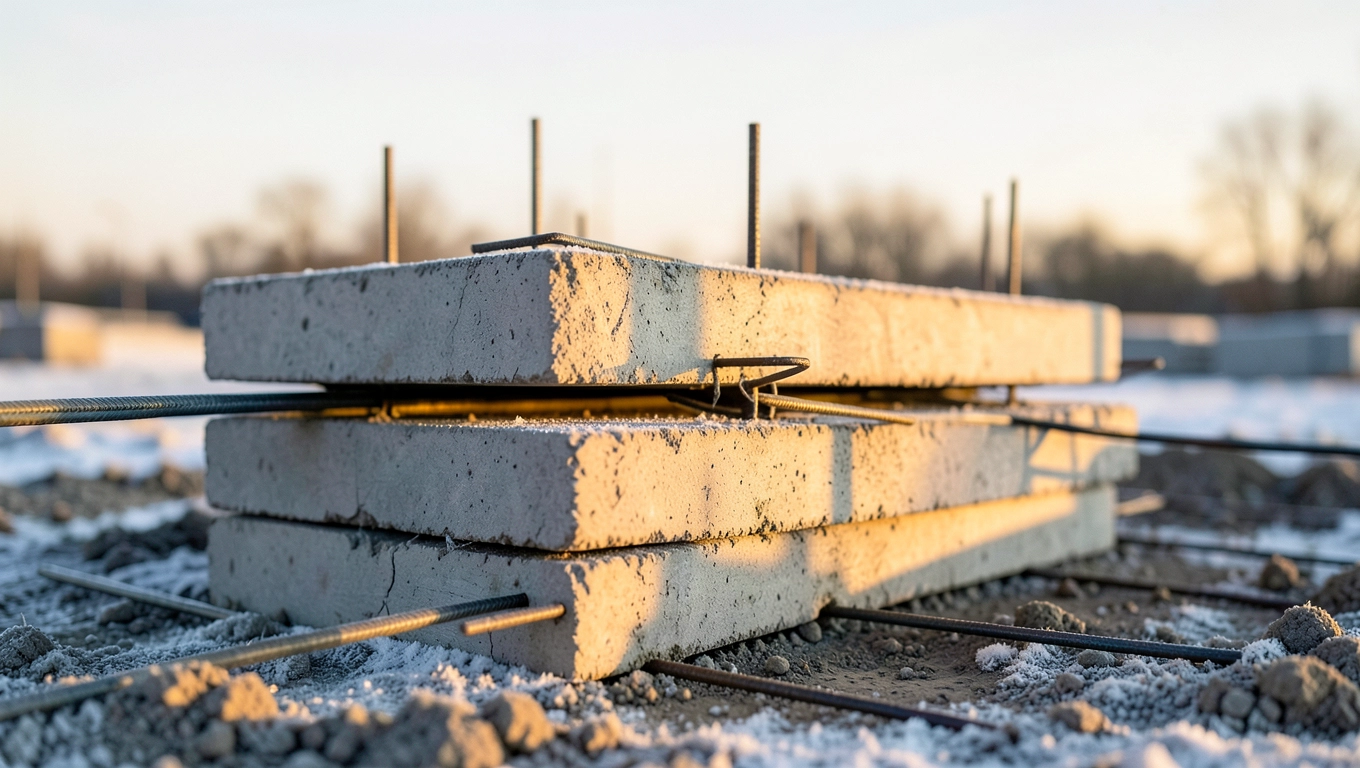

Rygle żelbetowe prefabrykowane, które montujesz w jeden dzień

Masz przed sobą halę do postawienia, strop do zaprojektowania albo dźwig do podwieszenia suwnicy, i właśnie w tym momencie zaczynasz się zastanawiać, czy warto zlecić produkcję rygli żelbetowych prefabrykowanych, czy może lepiej wylać je tradycyjnie na budowie. To rozsądne pytanie, bo od tego wyboru zależy tempo realizacji, koszt fundamentów i cała logistyka montażu. W tym tekście znajdziesz konkretne parametry techniczne, typy rygli, różnice między wariantem sprężonym a klasycznym, a także praktyczną checklistę, która uchroni Cię przed kosztownymi błędami przy zamówieniu.

• Rodzaje rygli żelbetowych i ich zastosowanie
• Produkcja rygli prefabrykowanych krok po kroku
• Nośność, wymiary i klasy betonu rygli prefabrykowanych
• Rygle prefabrykowane vs monolityczne, co wybrać

Rodzaje rygli żelbetowych i ich zastosowanie

Rygiel żelbetowy prefabrykowany to element nośny, który przenosi obciążenia ze stropów, ścian osłonowych i dachu na słupy lub bezpośrednio na fundament. W odróżnieniu od belki wylewanej na mokro, powstaje w zakładzie produkcyjnym jako gotowa jednostka z certyfikatem zgodności z normą PN-EN 13225, co eliminuje ryzyko błędów wykonawczych na placu budowy.

W budownictwie kubaturowym rygiel prefabrykowany żelbetowy pełni najczęściej funkcję podparcia stropu panelowego lub filigranowego. Spotkasz go w blokach mieszkalnych realizowanych w technologii wielkopłytowej, w biurowcach klasy A oraz w centrach handlowych, gdzie ważna jest powtarzalność i krótki czas montażu kondygnacji.

W obiektach przemysłowych pojawiają się rygle podsuwnicowe, czyli warianty o wzmocnionym przekroju i dodatkowym zbrojeniu górnym, zdolne przenieść siły dynamiczne od suwnicy o udźwigu nawet 50 ton. Bez nich nie powstanie hala produkcyjna z transportem podwieszanym, magazyn wysokiego składowania ani zakład przemysłu ciężkiego.

Infrastruktura to trzecia grupa zastosowań, gdzie rygiel żelbetowy prefabrykowany wchodzi w skład wiaduktów, estakad, przejść podziemnych i tuneli. Przekroje teowe i dwuteowe pozwalają uzyskać rozpiętości od 6 do ponad 24 metrów przy zachowaniu stosunkowo niewielkiej wysokości konstrukcyjnej.

Wybór konkretnego profilu wynika nie z mody, lecz z fizyki: kształt przekroju decyduje o momencie bezwładności, a więc o tym, jak rygiel ugina się pod obciążeniem użytkowym. Teowy i dwuteowy rozkładają masę betonu tam, gdzie pracuje on najefektywniej (w strefach ściskanych), oszczędzając materiał i redukując ciężar własny nawet o 30% względem prostokątnego.

Produkcja rygli prefabrykowanych krok po kroku

Produkcja rygli prefabrykowanych żelbetowych zaczyna się od biura projektowego, gdzie konstruktor przyjmuje obciążenia zgodnie z Eurokodem 1 (PN-EN 1991) i dobiera przekrój wraz ze schematem zbrojenia. Gotowy projekt trafia do wytwórni jako szczegółowa dokumentacja warsztatowa z tolerancjami wymiarowymi rzędu ±5 mm.

W hali produkcyjnej formy stalowe przygotowuje się przez czyszczenie i smarowanie, co zapobiega przywieraniu betonu i pozwala utrzymać gładkość powierzchni bocznych. Następnie układa się kosze zbrojeniowe ze stali klasy AIIIN lub A500SP, dodaje marki montażowe, tuleje kotwiące i ewentualne wkładki sprężające, jeśli rygiel ma być wykonany w technologii strunobetonowej.

Betonowanie odbywa się metodą wibracyjną lub próżniową, przy użyciu mieszanki klasy C30/37 do C50/60. Beton podawany jest z poziomu formy lub przez rynnę, a wibratory wgłębne zagęszczają go tak, by nie pozostały pory powietrzne osłabiające strukturę. Po związaniu, które trwa od 12 do 24 godzin, rozpoczyna się dojrzewanie w komorze parowej lub pod polewą wodną, co przyspiesza narastanie wytrzymałości wczesnej.

Sprężanie, stosowane w rygiel prefabrykowany żelbetowy typu strunobetonowego, polega na naciągu cięgien stalowych siłą nawet 1500 kN przed stwardnieniem betonu lub po jego stwardnieniu (metoda post-tension). Dzięki temu element pracuje w stanie wstępnego ściskania, co ogranicza ryzyko zarysowania pod obciążeniem użytkowym i pozwala zmniejszyć strzałkę ugięcia nawet czterokrotnie.

Kontrola jakości obejmuje badania wytrzymałości betonu na próbkach sześciennych 150 mm oraz testy sprężających cięgien na zerwanie. Każda partia otrzymuje znak CE i deklarację właściwości użytkowych zgodnie z rozporządzeniem CPR 305/2011, co pozwala legalnie wprowadzić wyrób na rynek unijny.

Transport na plac budowy odbywa się specjalistycznymi naczepami niskopodwoziowymi, a montaż żurawiem wieżowym lub samojezdnym o udźwigu dopasowanym do masy elementu. Czas rozładunku i osadzenia rygla na podporach to zazwyczaj 20-40 minut, co przy kilkunastu sztukach dziennie daje tempo montażu całej konstrukcji nawet o 40% szybsze niż w technologii monolitycznej.

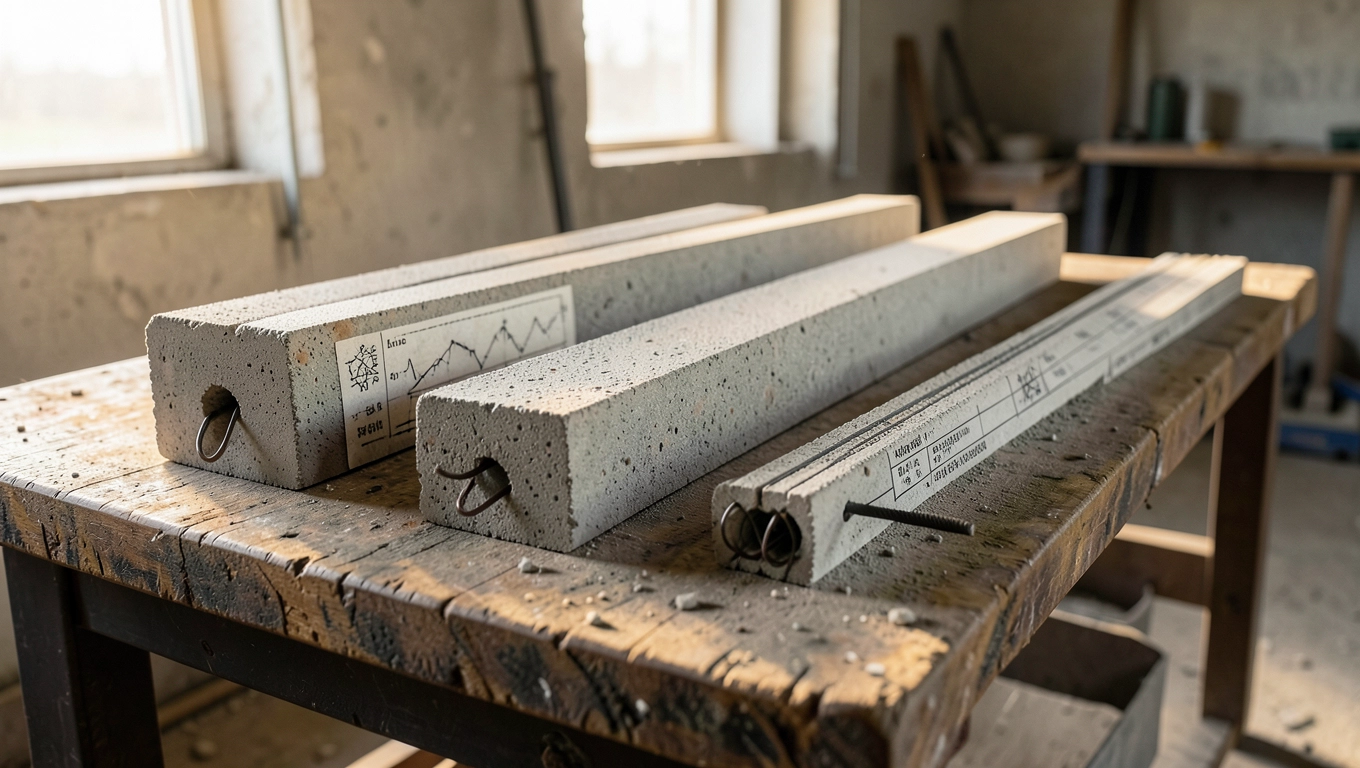

Nośność, wymiary i klasy betonu rygli prefabrykowanych

Parametry techniczne doboru rygla prefabrykowanego żelbetowego zależą od trzech grup danych: obciążeń stałych (ciężar stropu, ścian, instalacji), obciążeń zmiennych (ludzie, meble, śnieg, wiatr) oraz wymagań dotyczących ognioodporności i klasy ekspozycji środowiska. Pominiecie którejkolwiek z tych składowych prowadzi do niedowymiarowania lub przewymiarowania konstrukcji.

Klasy betonu stosowane w produkcji rygli mieszczą się najczęściej w przedziale C30/37 (wytrzymałość charakterystyczna 30 MPa na walcu, 37 MPa na kostce) do C50/60. Wyższe klasy pozwalają zmniejszyć przekrój i masę elementu, ale wymagają starannego doboru kruszywa oraz domieszek uplastyczniających, co podnosi koszt metra sześciennego mieszanki o 15-25%.

Wymiary przekroju ustala konstruktor na podstawie schematu statycznego (belka swobodnie podparta, ciągła, wieloprzęsłowa). Dla typowych hal produkcyjnych spotyka się wysokości od 400 do 1200 mm i szerokości stopki od 300 do 600 mm, przy czym rygiel podsuwnicowy prefabrykowany bywa nawet wyższy (do 1600 mm) z uwagi na siły hamowania i boczne uderzenia wózka suwnicy.

Zbrojenie główne to pręty ze stali żebrowanej klasy B500SP, a w wariancie sprężonym sploty lub druty o wytrzymałości 1860 MPa. Otulina betonowa musi wynosić minimum 25 mm dla klasy ekspozycji XC1 i rosnąć do 50 mm przy agresji chemicznej (XC4, XD3, XF4), co reguluje norma PN-EN 13369.

Odporność ogniowa rygla żelbetowego wynika z tego, że beton sam w sobie jest materiałem niepalnym i chroni stal zbrojeniową przed szybkim nagrzaniem do temperatury krytycznej 500°C. Grubość otuliny oraz dodatek włókien polipropylenowych topniejących w 160°C (tworzących mikrokanały odprowadzające parę wodną) decydują o klasie REI uzyskiwanej w badaniu ogniowym.

Projektant dobiera rygiel nie tylko do nośności, ale i do ugięcia dopuszczalnego, które w stropach wynosi L/250, a w elementach podsuwnicowych L/500. Zignorowanie ugięcia grozi pękaniem ścianek działowych i problemami z osadzaniem okien oraz drzwi.

Checklista przed zamówieniem rygla

• Czy znam obciążenia stałe i zmienne w kN/m²?
• Czy określono klasę ekspozycji środowiska (XC, XD, XF)?
• Czy wybrano klasę odporności ogniowej REI?
• Czy zamawiający dostarczył schemat statyczny z rozpiętościami?
• Czy producent posiada certyfikat PN-EN 13225 i znak CE?
• Czy uwzględniono ciężar własny rygla w obliczeniach transportu?
• Czy sprawdzono dostęp do placu budowy dla naczepy niskopodwoziowej?

Rygle prefabrykowane vs monolityczne, co wybrać

Porównanie rygla prefabrykowanego z monolitycznym zaczyna się od pytania o kontrolę nad jakością. W fabryce każdy etap (mieszanka betonu, ułożenie zbrojenia, warunki dojrzewania) podlega ścisłemu nadzorowi laboratorium, podczas gdy na budowie wpływ na wynik mają temperatura, wilgotność i kompetencje ekipy.

Koszt rygla prefabrykowanego żelbetowego wygląda wyżej na fakturze, ale po doliczeniu szalunków, rusztowań, czasu oczekiwania na wiązanie betonu oraz kosztów przestoju ekipy montażowej różnica często się zaciera lub odwraca. W przypadku hal powyżej 1000 m² powierzchni użytkowej prefabrykacja wygrywa czysto rachunkowo.

Rygiel monolityczny pozostaje racjonalnym wyborem przy małych obiektach, skomplikowanej geometrii (krzywizny, uskoki) oraz remontach, gdzie nie da się wprowadzić ciężkiego transportu. Sprawdza się też przy dobudówkach i nadbudowach, gdy trzeba zsynchronizować nową konstrukcję z istniejącą, często nierówną w pionie.

Nie łącz obu technologii bez konsultacji z konstruktorem. Prefabrykowany rygiel żelbetowy osadzony na monolitycznym słupie wymaga precyzyjnego ustawienia marki kotwiącej jeszcze w fazie deskowania, a tolerancje montażowe wynoszą ±10 mm w planie.

Nie zamawiaj rygli bez projektu wykonawczego zatwierdzonego przez osobę z uprawnieniami. Nawet pozornie proste zlecenie „takiej samej belki jak u sąsiada" kończy się reklamacją, gdy obciążenia użytkowe okażą się inne.

Kiedy nie stosować rygla prefabrykowanego

Prefabrykacji unikaj, gdy obiekt ma nieregularny rzut z licznymi wnękami, gdy brakuje placu na rozstawienie dźwiga lub gdy projekt przewiduje liczne przebicia i otwory instalacyjne w konstrukcji. W takich sytuacjach monolityczny rygiel żelbetowy daje elastyczność, której fabryka nie powtórzy bez drastycznego wzrostu ceny formy.

Jak zamawiać, by nie przepłacić

Zamówienie opłaca się składać z 6-10 tygodniowym wyprzedzeniem, bo w sezonie budowlanym (kwiecień-październik) kolejki w wytwórniach sięgają 4 tygodni. Wcześniejsze złożenie dokumentacji pozwala też uniknąć przyspieszonej produkcji, która podnosi cenę o 10-20%.

Sprawdzaj, czy producent prowadzi własne laboratorium betonowe i ma doświadczenie w realizacjach o zbliżonym charakterze. Warto poprosić o protokoły badań z ostatnich dostaw oraz o listę referencyjną zrealizowanych obiektów, najlepiej z możliwością wizji lokalnej.

Umowa powinna zawierać nie tylko cenę za metr bieżący, ale też koszty transportu (liczone wg kilometrów), załadunku i rozładunku. Kluczowe jest jednoznaczne określenie momentu przejścia ryzyka uszkodzenia: podczas transportu producent czy inwestor. Zwykle stosuje się dostawę franco budowa z rozładunkiem po stronie zamawiającego.

Rygle żelbetowe prefabrykowane to elementy konstrukcyjne podlegające obowiązkowej ocenie zgodności. Wymagana jest deklaracja właściwości użytkowych (DWU) wydana na podstawie normy zharmonizowanej PN-EN 13225. Dokument potwierdza, że wyrób spełnia wymagania wytrzymałościowe, trwałościowe i bezpieczeństwa pożarowego określone w europejskich przepisach budowlanych.

Jeśli stoisz przed wyborem dostawcy, poproś o bezpłatną konsultację techniczną i sprawdź, czy wytwórnia jest w stanie zaproponować optymalizację przekroju na podstawie Twojego schematu statycznego. Produccent z zapleczem inżynierskim często proponuje cieńszy lub lżejszy rygiel, który spełnia te same wymagania, a kosztuje mniej.

Zaplanuj logistykę tak, aby montaż następował bezpośrednio po dostawie. Składowanie rygli na placu wymaga równego, utwardzonego podłoża i podkładek drewnianych co 1,5 m, a po tygodniu leżakowania ryzyko mikropęknięć rośnie, szczególnie w wariancie sprężonym.

Rygle żelbetowe prefabrykowane pozostają jednym z najbardziej przewidywalnych elementów współczesnego budownictwa. Ich produkcja opiera się na ściśle kontrolowanym procesie, a dziesiątki lat doświadczeń w zakładach wytwórczych pozwalają osiągać powtarzalne parametry. Wybór między prefabrykacją a monolitem zależy od skali projektu, dostępności placu budowy i oczekiwanego tempa realizacji, lecz przy obiektach halowych powyżej 500 m² prefabrykacja niemal zawsze okazuje się szybsza i tańsza w rozliczeniu całkowitym.

Źródła danych i podstawy prawne: PN-EN 13225 (Prefabrykaty betonowe. Elementy prętowe), PN-EN 13369 (Wspólne wymagania dla prefabrykatów betonowych), Eurokod 1 (PN-EN 1991) dotyczący obciążeń konstrukcji, Eurokod 2 (PN-EN 1992) dotyczący projektowania konstrukcji betonowych, Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (CPR) w sprawie wyrobów budowlanych, dokumenty ITB (Instytut Techniki Budowlanej) dotyczące odporności ogniowej elementów żelbetowych, dane z katalogów producentów prefabrykatów oraz raporty techniczne Polskiego Związku Pracodawców Budownictwa.
