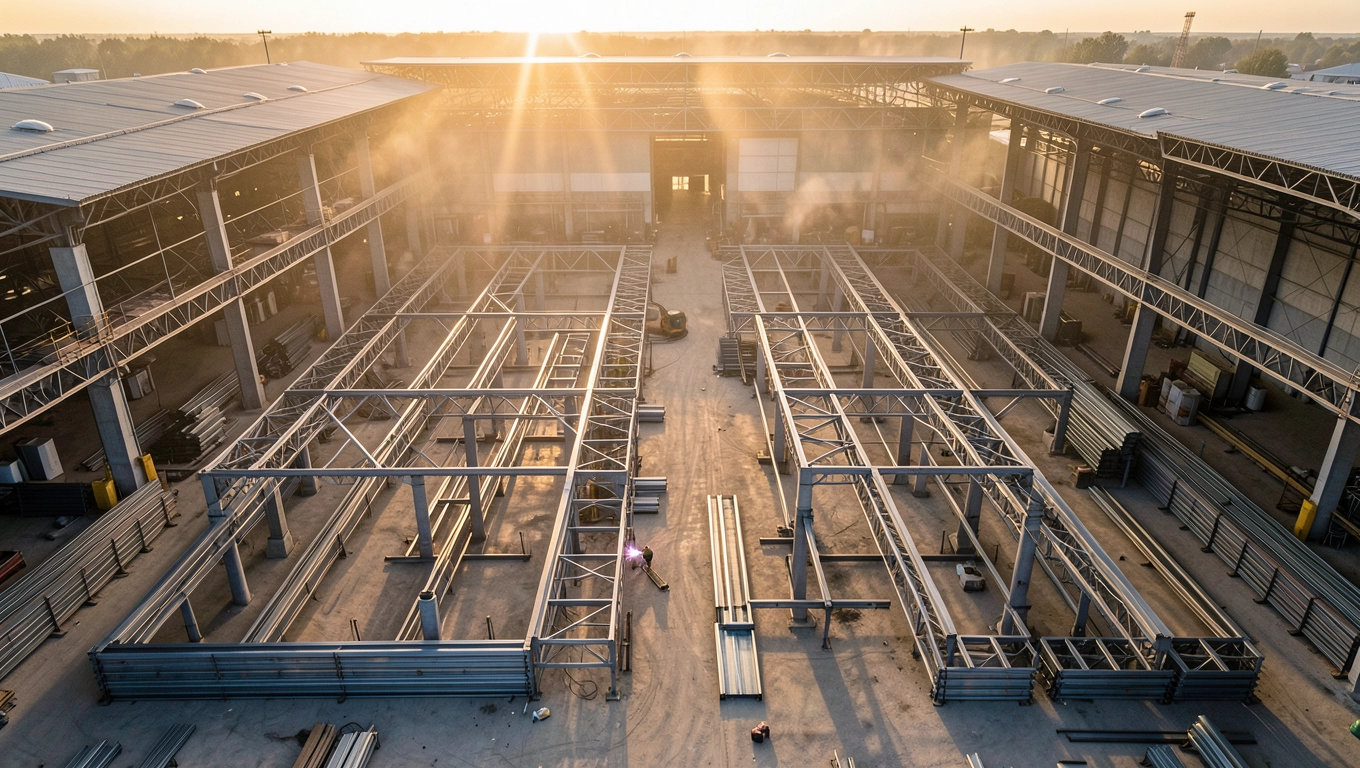

Prefabrykacja konstrukcji stalowych – jak wygląda proces od projektu po montaż

Siedemset ton stalu potrafi zniknąć z hali produkcyjnej w nieco ponad miesiąc, a dziesięć razy więcej w pół roku, jeśli tylko wszystkie działy wytwórni pracują zsynchronizowane. Prefabrykacja konstrukcji stalowych to właśnie ten rodzaj procesu, w którym projekt, produkcja i logistyka splatają się tak ciasno, że jeden przestój w cięciu blach potrafi przesunąć montaż całego wiaduktu o dwa tygodnie. Wielu inwestorów pyta o ten temat w bardzo konkretnym celu: chcą wiedzieć, na czym polega prefabrykacja, ile kosztuje, jakie normy musi spełniać i kiedy w ogóle ma sens sięgać po stal zamiast po żelbet. Ten tekst odpowiada na każde z tych pytań w kolejności naturalnej dla kogoś, kto pierwszy raz staje przed decyzją o wyborze wykonawcy.

• Etapy produkcji konstrukcji stalowych w wytwórni
• Zabezpieczenie antykorozyjne stali normy i technologie
• Montaż konstrukcji stalowych na budowie
• Klasy wykonania EXC1-EXC4 i co oznaczają w praktyce
• Koszt prefabrykacji konstrukcji stalowych
• Branże i realizacje, w których prefabrykacja stali dominuje
• Jak wybrać wykonawcę prefabrykowanych konstrukcji stalowych
• Konserwacja konstrukcji stalowych po montażu
• Kiedy stal wygrywa z żelbetem i odwrotnie
• Najczęstsze błędy inwestorów przy zlecaniu konstrukcji stalowych

Etapy produkcji konstrukcji stalowych w wytwórni

Cały proces zaczyna się od biurka projektanta, a nie od hali. To w nim powstaje model BIM 3D, w którym każdy profil ma przypisaną klasę stali, gatunek, grubość ścianki i pozycję spoin. Bez takiego modelu żadna poważna wytwórnia nie rozpocznie produkcji, bo z jego pomocą wylicza się zarówno stateczność, jak i listę materiałową z dokładnością do jednego kilograma.

Gdy projektanci zaakceptują dokumentację, wytwórnia przechodzi do cięcia blach i profili. Najczęściej robi się to plazmowo lub laserowo, a w przypadku grubych blach (powyżej 25 mm) wchodzi do gry palnik tlenowy. Precyzja cięcia sięga 0,5 mm, co pozwala uniknąć kosztownej obróbki krawędzi przed spawaniem.

Następny krok to spawanie, czyli serce prefabrykacji. Na tym etapie decyduje się, czy konstrukcja przejdzie odbiór zgodny z normą PN-EN 1090-2 (klasa wykonania EXC1-EXC4). Spawacze pracują wg kwalifikacji WPS, a każda spoina trafia do badań wizualnych i tam, gdzie wymaga tego projekt, do badań ultradźwiękowych lub radiograficznych.

Prefabrykacja stali mostowej różni się od prefabrykacji hali magazynowej tempem i logistyką, ale schemat etapów pozostaje ten sam. W pierwszym przypadku montuje się segmenty o masie 30-60 ton, w drugim najczęściej ramy portalowe o masie 5-12 ton. Różnica tkwi w liczbie podnośników, tras transportu oraz kolejności spawania węzłów.

Kontrola jakości nie kończy się na spoinach. Po złożeniu węzłów mierzy się prostość, skręcenie i ugięcie elementów. Dopuszczalne odchyłki geometryczne opisuje tabela 7 normy PN-EN 1090-2, a jej przekroczenie oznacza konieczność prostowania lub napawania, co na hali generuje koszty od 800 do 2500 zł za tonę w zależności od stopnia deformacji.

Ostatni element na hali to montaż próbny, czyli tzw. próba przed wysyłką. Na specjalnym stole rysuje się geometrię osi, układa segmenty i sprawdza, czy wszystkie śruby montażowe mają swoje miejsce. Bez tej próby nawet doświadczona ekipa montażowa na budowie tracić będzie od trzech do pięciu dni roboczych na każde 100 ton stali.

Schemat sześciu etapów od briefu do montażu

Proces można skrócić do jednego schematu: brief inwestora → projekt wykonawczy i warsztatowy → wycena i harmonogram → produkcja w wytwórni → zabezpieczenie antykorozyjne → transport i montaż na budowie. Każdy z tych kroków trwa od kilku dni (przy prostych halach) do kilkunastu tygodni (przy mostach i instalacjach przemysłowych). W praktyce harmonogram zależy od długości kolejki w malarni i dostępności klasy EXC3 lub EXC4 u spawaczy.

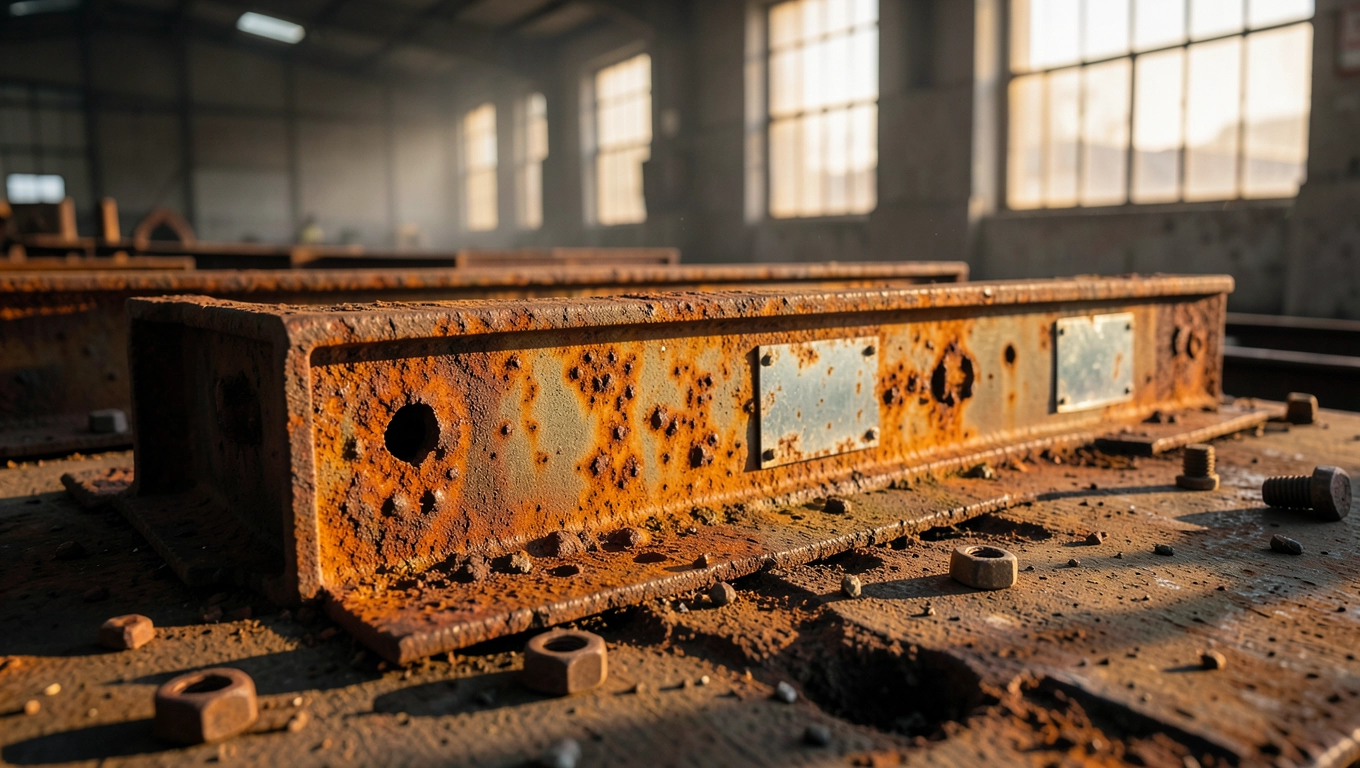

Zabezpieczenie antykorozyjne stali normy i technologie

Stal bez ochrony koroduje w tempie 0,1-0,3 mm rocznie, a w środowisku przemysłowym nawet 0,5 mm. To oznacza, że profil o grubości 8 mm bez powłoki ochronnej może utracić integralność w ciągu zaledwie 16 lat. Dlatego etap zabezpieczenia antykorozyjnego traktowany jest jak osobna dyscyplina produkcyjna, a nie jako malowanie na końcu procesu.

Trzy najpopularniejsze technologie ochrony to śrutowanie, cynkowanie ogniowe i nakładanie powłok malarskich. Śrutowanie przygotowuje powierzchnię do klasy Sa 2,5 wg ISO 8501-1, czyli do stanu, w którym 95% stali jest odsłonięte i gotowe do kontaktu z pierwszą warstwą farby. Cynkowanie ogniowe zanurza elementy w cynie o temperaturze 450°C, tworząc warstwę 70-120 μm, która chroni stal nawet przez 50 lat w środowisku C3 wg ISO 12944.

Malowanie przemysłowe to najczęściej system trzech warstw: podkład epoksydowy, międzywarstwa poliuretanowa i nawierzchnia odporna na UV. Łączna grubość powłoki waha się od 160 do 320 μm, a jej trwałość w środowisku miejskim sięga 25-30 lat. W środowisku morskim (kategoria C5-M) grubość powłoki rośnie do 500 μm, a żywotność spada do 15-20 lat.

Norma PN-EN ISO 12944 dzieli środowiska korozyjne na sześć kategorii od C1 (bardzo niska agresywność, wnętrza ogrzewane) do CX (środowiska morskie zanurzone lub ekstremalnie wilgotne). Dobór zabezpieczenia bez tej klasyfikacji wygląda jak rzut monetą: albo się trafi, albo po dziesięciu latach trzeba będzie piaskować i malować od nowa.

W przypadku mostów i wiaduktów rynek coraz częściej sięga po systemy duplex, czyli cynkowanie ogniowe plus dodatkowe malowanie. Łączna inwestycja rośnie o 60-80%, ale interwał między remontami wydłuża się do minimum 30 lat, co w perspektywie cyklu życia obiektu daje realne oszczędności rzędu 35-40%.

Kontrola jakości powłok obejmuje pomiar grubości mokrej i suchej warstwy, test przyczepności metodą siatki nacięć oraz badanie porowatości. Każdy z tych pomiarów zapisuje się w dzienniku zabezpieczenia, który inwestor powinien otrzymać wraz z dokumentacją powykonawczą.

Montaż konstrukcji stalowych na budowie

Montaż to moment, w którym wszystkie błędy z hali produkcyjnej stają się widoczne. Krzywa śruba o jeden milimetr za dużo potrafi opóźnić podnoszenie całej ramy o pół dnia, bo dźwig nie dostanie zezwolenia na uniesienie elementu, który nie przechodzi kontroli geometrii.

Logistyka montażu zaczyna się od wyboru dźwigu. Przy masie segmentu do 20 ton wystarczy żuraw samojezdny o udźwigu 50 ton, ale przy prefabrykowanych mostach stalowych wchodzą do gry żurawie gąsienicowe o udźwigu 300-600 ton. Koszt dzienny takiego żurawia sięga 25-40 tys. zł, więc każdy dzień zwłoki w dostawie elementów kosztuje inwestora więcej niż kilka tysięcy złotych nadgodzin dla ekipy.

Koordynacja na budowie opiera się na planie montażu opracowanym jeszcze w fazie projektowania warsztatowego. Plan uwzględnia kolejność podnoszenia, pozycje śrub montażowych oraz warunki pogodowe. Wiatr powyżej 10 m/s wyklucza podnoszenie elementów o dużej powierzchni, a temperatura poniżej -10°C wymaga specjalnych procedur spawania montażowego zgodnie z PN-EN 1090-2.

Montaż konstrukcji stalowych wiaduktu trwa zazwyczaj od 4 do 8 tygodni w zależności od rozpiętości przęseł i dostępności terenu. Przy typowym wiadukcie drogowym o długości 80 m i masie 450 ton tempo montażu wynosi 8-12 ton dziennie w jednej zmianie. Zwiększenie tempa do 18-20 ton dziennie wymaga pracy na dwie zmiany i dodatkowego żurawia.

Po zakończeniu montażu przychodzi czas na odbiór przez inspektora nadzoru inwestorskiego. Sprawdza on zgodność z projektem, jakość spoin montażowych oraz kompletność dokumentacji. Bez pozytywnego odbioru nie można przystąpić do kolejnych etapów budowy, takich jak deskowanie czy betonowanie płyty pomostu.

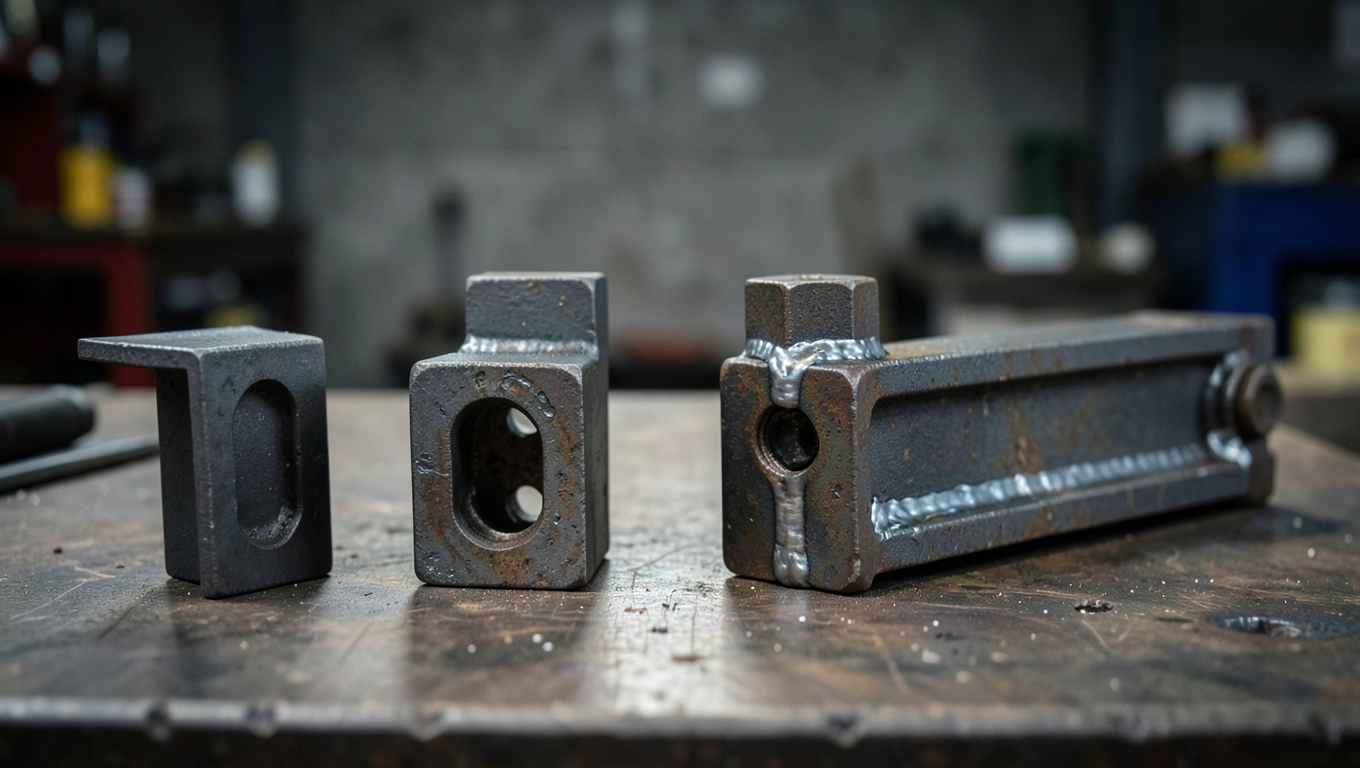

Klasy wykonania EXC1-EXC4 i co oznaczają w praktyce

Norma PN-EN 1090-2 wprowadza cztery klasy wykonania, od EXC1 (najprostsze konstrukcje) do EXC4 (obiekty o znaczeniu krytycznym). Klasa wpływa na wymagania dotyczące spawaczy, kontroli oraz dokumentacji, a więc bezpośrednio przekłada się na cenę i czas realizacji.

EXC3 w przypadku mostów i wiaduktów to dziś standard, nie luksus. Bez tej klasy nie da się uzyskać pozwolenia na użytkowanie obiektu mostowego w ciągu drogi publicznej. EXC4 stosuje się tam, gdzie awaria konstrukcji niesie ryzyko katastrofy, na przykład przy zbiornikach ciśnieniowych lub konstrukcjach platform wiertniczych.

Koszt prefabrykacji konstrukcji stalowych

Cena prefabrykacji konstrukcji stalowych zależy od trzech głównych zmiennych: tonażu, klasy wykonania oraz skomplikowania geometrii. Orientacyjne widełki dla rynku polskiego w 2026 roku wyglądają następująco:

• EXC1, proste hale magazynowe: 6500-8500 zł/t
• EXC2, hale produkcyjne i biurowe: 8500-11 000 zł/t
• EXC3, mosty, wiadukty, obiekty sportowe: 11 000-15 000 zł/t
• EXC4, konstrukcje specjalne: 15 000-22 000 zł/t

Do ceny samej stali trzeba doliczyć zabezpieczenie antykorozyjne (od 2500 do 8000 zł/t w zależności od technologii) oraz transport i montaż. Łącznie kompletna konstrukcja stalowa w stanie surowym kosztuje średnio 12 000-18 000 zł/t, co przy typowej hali o masie 80 ton daje budżet rzędu 1,0-1,5 mln zł.

Transport elementów o długości powyżej 12 m wymaga zezwolenia na przejazd nienormatywny i pilota, co podnosi koszt dostawy o 8-15%. Dlatego wytwórnie zlokalizowane blisko placu budowy potrafią zaoferować lepsze warunki cenowe dla inwestorów ze wschodniej Polski, a producenci z zachodu dla klientów z aglomeracji śląskiej.

Branże i realizacje, w których prefabrykacja stali dominuje

Prefabrykacja stali towarzyszy praktycznie każdej dużej inwestycji infrastrukturalnej. Poniższa lista pokazuje skalę zastosowań oraz typowe obciążenia użytkowe, które determinują dobór profilu i klasy wykonania.

W przypadku terminali i przejść granicznych często sięga się po rozwiązania modułowe, które pozwalają zmontować cały obiekt w 6-8 tygodni od daty zatwierdzenia projektu. To tempo, którego żelbet nie jest w stanie dorównać, bo wiązanie betonu i dojrzewanie konstrukcji zabiera czas liczony w miesiącach.

Jak wybrać wykonawcę prefabrykowanych konstrukcji stalowych

Przy wyborze wykonawcy pierwszym filtrem powinna być zdolność produkcyjna zakładu liczona w tonach rocznie. Wytwórnie o zdolności poniżej 2000 t/rok obsługują głównie segment budownictwa rolniczego i drobnych hal. Przy projektach mostowych i przemysłowych sprawdzają się zakłady o zdolności 5000-10 000 t/rok, które dysponują własnymi liniami cynkowniczymi oraz zapleczem do spawania EXC3.

Drugim filtrem jest posiadanie normy PN-EN 1090 oraz aktualnego certyfikatu PN-EN ISO 9001. Norma 1090 reguluje proces spawania i kontroli jakości, a ISO 9001 porządkuje cały łańcuch produkcyjny. Brak któregokolwiek z tych dokumentów oznacza, że inwestor nie otrzyma znaku CE na konstrukcję, a bez niego obiekt nie przejdzie odbioru nadzoru budowlanego.

Trzecim kryterium, które wielu inwestorów pomija, jest zdolność logistyczna. Wykonawca z własnym taborem niskopodwoziowym oraz zapleczem żurawi potrafi skrócić czas montażu o 20-30%, bo nie czeka na zewnętrznego przewoźnika. W praktyce przy inwestycjach powyżej 500 ton stali logistyka pochłania 8-12% budżetu, więc każda optymalizacja w tym obszarze ma wymierne przełożenie finansowe.

Konserwacja konstrukcji stalowych po montażu

Konstrukcja stalowa wymaga przeglądów okresowych co najmniej raz na 12 miesięcy, a w środowiskach C4 i wyższych co 6 miesięcy. Przegląd obejmuje oględziny powłok, pomiary grubości warstwy ochronnej oraz kontrolę śrub montażowych. Zaniedbanie tej rutyny potrafi w ciągu dekady zjeść 30-40% grubości profili nośnych, czyli doprowadzić do sytuacji, w której remont staje się nieopłacalny.

Najczęstsze uszkodzenia eksploatacyjne to korozja w strefach stykowych (np. pod belkami przy styku ze stropem), pęknięcia zmęczeniowe w węzłach mostowych oraz utrata napięcia wstępnego w śrubach sprężających. Każde z tych uszkodzeń ma inne tempo rozwoju. Korozja postępuje liniowo w czasie, pęknięcia zmęczeniowe potęgowo (prawo Pary), a śruby tracą napięcie wykładniczo w pierwszych dwóch latach po montażu.

Przy obiektach mostowych warto rozważyć montaż systemów monitoringu typu SHM (Structural Health Monitoring), który w czasie rzeczywistym raportuje przemieszczenia, naprężenia i drgania. Koszt wdrożenia takiego systemu waha się od 150 do 400 tys. zł i zwraca się w postaci wydłużenia interwałów międzyremontowych o 30-50%.

Kiedy stal wygrywa z żelbetem i odwrotnie

Stal jest tańsza i szybsza przy rozpiętościach powyżej 15 m oraz przy obiektach o agresywnych terminach realizacji. Żelbet dominuje przy budynkach mieszkalnych, gdzie akustyka i ogniochronność grają pierwszą rolę, oraz przy fundamentach i ścianach oporowych, gdzie korozja nie stanowi problemu, bo beton sam w sobie jest odporny na wodę gruntową przy odpowiedniej klasie ekspozycji.

Przy typowej hali magazynowej o powierzchni 5000 m² stal wychodzi 15-20% taniej niż żelbet, a czas realizacji spada z 14 miesięcy do 7-8. Przy biurowcu pięciokondygnacyjnym sytuacja się odwraca: żelbet daje lepszą akustykę między piętrami, więc inwestorzy sięgają po konstrukcje mieszane, gdzie rdzeń i stropy są żelbetowe, a słupy oraz stropy nadziemne pozostają stalowe.

Porównanie prefabrykacji stali z żelbetem przy typowej hali

Stal nie sprawdza się tam, gdzie obiekt musi spełniać wymagania REI 120 w zakresie odporności ogniowej bez dodatkowych okładzin. Koszt ogniochronnych płyt gipsowo-kartonowych lub natrysku cemementowego sięga wtedy 250-450 zł/m², co potrafi zniwelować oszczędności prefabrykacji.

Najczęstsze błędy inwestorów przy zlecaniu konstrukcji stalowych

Pierwszą pułapką bywa zbyt późne włączenie wytwórni do procesu projektowego. Wykonawca pozyskany na etapie projektu budowlanego potrafi zaoszczędzić 8-15% masy stali dzięki optymalizacji węzłów, czego nie da się już zrobić na etapie dokumentacji wykonawczej.

Drugą pułapką jest pomijanie badań nieniszczących przy odbiorze. Inwestorzy ufają deklaracjom wykonawcy i ograniczają się do oględzin wizualnych, przez co na etapie eksploatacji wychodzą wady ukryte spoin. Koszt badań UT i RT wynosi 150-350 zł za spoinę, a jedna wada wykryta zbyt późno potrafi kosztować kilkaset tysięcy złotych przy remoncie.

Trzecią pułapką jest brak umowy serwisowej. Producent, który oferuje coroczny przegląd w cenie 0,5-1% wartości kontraktu, chroni inwestora przed kosztami przyszłych napraw. Bez takiej umowy eksploatacja konstrukcji przypomina grę w ruletkę, bo nikt nie odpowiada za stan powłoki po pięciu latach użytkowania.

Ścieżka od briefu do realizacji

Pierwszy krok to krótki brief, w którym inwestor opisuje funkcję obiektu, obciążenia użytkowe, wymiary rzutu oraz warunki gruntowe. Na tej podstawie wytwórnia przygotowuje wstępną koncepcję i wycenę w przedziale 8 000-14 000 zł/t (w zależności od klasy EXC), a po akceptacji koncepcji przechodzi do projektu warsztatowego.

Drugi krok to wycena szczegółowa, która uwzględnia już konkretną specyfikację materiałową, czas pracy działu spawalniczego oraz koszty zabezpieczenia antykorozyjnego. Różnica między wyceną wstępną a szczegółową nie powinna przekraczać 12%, a jej przekroczenie to sygnał ostrzegawczy, że wykonawca nie dopracował specyfikacji.

Trzeci krok to produkcja, transport i montaż. Harmonogram produkcji obejmuje zazwyczaj 6-10 tygodni dla hal EXC2 i 12-20 tygodni dla mostów EXC3. Transport planuje się w oknach pogodowych, a montaż w najdogodniejszej porze roku, czyli od kwietnia do października w polskich warunkach klimatycznych.

Źródła: PN-EN 1090-1:2012, PN-EN 1090-2:2018, PN-EN ISO 9001:2015, PN-EN ISO 12944:2018, ISO 8501-1:2007, Polski Komitet Normalizacyjny (pkn.pl), Instytut Spawalnictwa w Gliwicach (is.gliwice.pl), Sekcja Krajowa Budownictwa Stalowego przy Polskiej Izbie Konstrukcji Stalowych.
