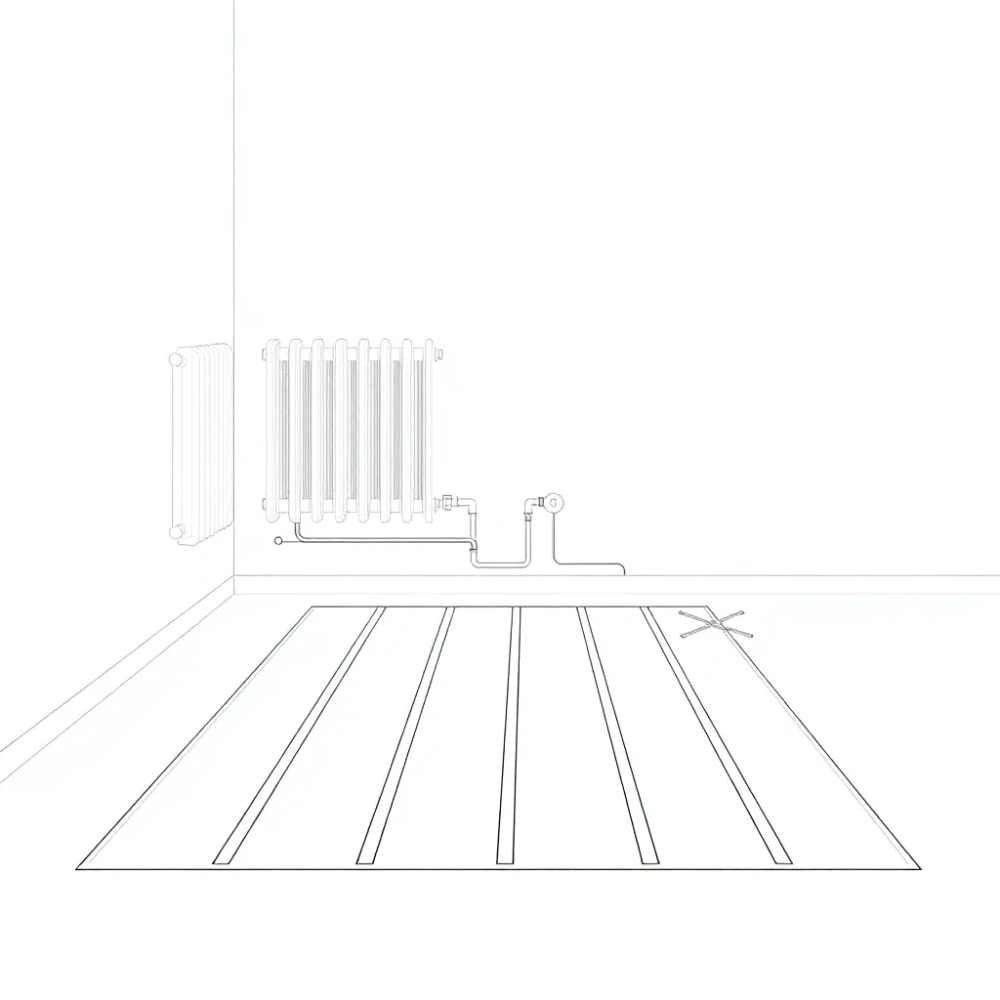

Schemat instalacji CO z grzejnikami i podłogówką bez błędów

Zbyt wielu inwestorów przekonało się w praktyce, że poprawny schemat instalacji co grzejniki i podłogówka to nie rysunek z katalogu, lecz precyzyjne dopasowanie temperatur, przepływów i armatury. Błąd w doborze zaworu mieszającego albo zbyt małe sprzęgło hydrauliczne potrafią zamienić nową kotłownię w ciąg reklamacji i rachunków za naprawy. Tymczasem wystarczy kilka konkretnych decyzji projektowych, żeby cały układ działał cicho, równomiernie i bez nerwów przy każdym grudniowym mrozie.

• Sprzęgło hydrauliczne i zawór mieszający w układzie grzejnik + podłogówka
• Dobór temperatur i mocy obiegów grzewczych w praktyce
• Schematy typowych układów i kiedy ich nie stosować
• Rozdzielacz hydrauliczny podłogówki i ochrona przed korozją
• Najczęstsze błędy przy łączeniu grzejników z podłogówką
• Kaskada kotłów i zawór podnoszący temperaturę powrotu
• Checklist przed pierwszym uruchomieniem

Sprzęgło hydrauliczne i zawór mieszający w układzie grzejnik + podłogówka

Sprzęgło hydrauliczne to niewielkie naczynie z kilkoma króćcami, które rozdziela obieg kotłowy od obiegów grzewczych. Pełni przy tym dwie role jednocześnie: wyrównuje przepływy i pozwala każdemu obwodowi pracować przy swojej własnej różnicy ciśnień. W praktyce oznacza to, że pompa podłogówki nie „kradnie" wydajności pompie grzejnikowej, a kocioł nie czuję skoków temperatury wywołanych szybkim otwarciem zaworu termostatycznego.

Zawór mieszający trójdrogowy stoi bezpośrednio przy zasilaniu obiegu podłogowego. Jego zadanie sprowadza się do jednego: obniżyć temperaturę wody zasilającej pętle do poziomu 35-45°C, którego wymaga wylewka cementowa lub anhydrytowa. Działa to tak, że mieszanka składa się z gorącej wody z kotła i chłodniejszej z powrotu; gdy temperatura rośnie powyżej zadanej, zawór przymyka dopływ gorącej strumieniowej i przysysa więcej wody chłodniejszej. Bez tego mechanizmu podłogówka albo się przegrzewa, albo w ogóle nie oddaje mocy.

W domach o powierzchni 120-200 m² najczęściej spotyka się sprzęgło o średnicy DN 25 z króćcami 1 cal. Przy większych instalacjach, gdzie suma mocy grzewczej przekracza 30 kW, przechodzi się na DN 32 albo stosuje sprzęgło z wbudowanym filtrem i separatorem powietrza. Warto zapamiętać prostą regułę: suma natężeń przepływu ze wszystkich obiegów nie może przekraczać przepustowości sprzęgła przy danej prędkości przepływu (optymalnie 0,8-1,2 m/s).

Dobór temperatur i mocy obiegów grzewczych w praktyce

Grzejniki potrzebują wody zasilającej w granicach 55-75°C, żeby oddać pełną moc przy mrozie -20°C na zewnątrz. Podłogówka natomiast pracuje komfortowo przy 30-45°C, a przy temperaturze powyżej 50°C zaczyna wysuszać powietrze i może powodować uczucie duszności w pomieszczeniu. Te dwie krzywe grzewcze dzieli ogromna przepaść, dlatego zwykłe połączenie równoległe bez regulacji zawsze kończy się albo zimnymi grzejnikami, albo przegrzaną podłogą.

Moc obiegowa podłogówki w typowym domu waha się od 50 do 80 W/m² przy rozstawie rur 15-20 cm. Grzejnik ścienny w tej samej kondygnacji potrafi oddać 1500-2000 W przy temperaturze zasilania 65°C. Łącząc oba obiegi, trzeba zsumować ich moce szczytowe i dodać 10-15% zapasu na najzimniejsze dni w roku w polskich warunkach klimatycznych to zwykle -18°C lub -22°C zależnie od regionu.

Krzywa grzewcza to ustawienie regulatora pogodowego, który obniża temperaturę zasilania, gdy na zewnątrz robi się cieplej. W układzie mieszanym warto ustawić ją tak, aby przy 0°C na dworze zasilanie miało 50°C, a przy -20°C osiągało 70°C. Nachylenie krzywej dobiera się metodą prób, zaczynając od wartości 1,5 i korygując co 0,2 po każdym tygodniu obserwacji komfortu w pomieszczeniach.

Schematy typowych układów i kiedy ich nie stosować

Najprostszy schemat obejmuje kocioł, sprzęgło hydrauliczne i dwa obiegi: jeden z pompą i zaworami termostatycznymi do grzejników, drugi z grupą mieszającą do podłogówki. Sprawdza się w domach do 180 m² z umiarkowanym zapotrzebowaniem na ciepło. Nie warto go stosować, gdy powierzchnia podłogówki przekracza 60% całości wtedy lepszym rozwiązaniem okazuje się niskotemperaturowy kocioł kondensacyjny bez sprzęgła.

Układ z zasobnikiem ciepłej wody użytkowej (CWU) wymaga dodania trzeciego obiegu z priorytetem CWU. Przepływomierz steruje pracą pompy ładującej zasobnik, a po osiągnięciu zadanej temperatury przełącza uwagę na obieg grzewczy. W domach, gdzie rodzina korzysta z dwóch łazienek jednocześnie, zasobnik o pojemności 300 litrów zapewnia komfort bez czekania na dogrzewanie. Zasobników poniżej 200 litrów nie stosuje się w domach z podłogówką zbyt mała pojemność powoduje częste włączanie pompy CWU i zakłóca stabilność pracy obiegów grzewczych.

Rozdzielacz hydrauliczny podłogówki i ochrona przed korozją

Rozdzielacz to mosiężna belka z kilkoma lub kilkunastoma obwodami, do której dochodzą pętle podłogowe. Każdy obwód ma własny zawór regulacyjny i przepływomierz, dzięki czemu można zrównoważyć hydraulicznie całą instalację. Bez tego elementu najkrótsza pętla (czyli ta położona najbliżej rozdzielacza) dostaje za dużo wody, a najdłuższa za mało, co w efekcie daje wyraźnie chłodniejsze strefy podłogi.

Ochrona przed korozją zaczyna się od jakości wody. W instalacjach z podłogówką warto stosować inhibitory korozji, które tworzą warstwę ochronną na wewnętrznych ściankach rur stalowych i aluminiowych. Twardość wody powinna mieścić się w przedziale 4-8°dH (stopnie niemieckie); powyżej tej wartości w grzejnikach i wymiennikach kotła odkłada się kamień kotłowy, a poniżej korozja aluminium przyspiesza.

Norma PN-EN 12828:2004 precyzuje wymagania dotyczące projektowania wodnych instalacji grzewczych w budynkach mieszkalnych. Zgodnie z nią różnica temperatur między zasilaniem a powrotem w obiegu grzejnikowym nie może przekraczać 20°C przy pełnym obciążeniu, a w podłogowym 10°C. To fizyczne ograniczenie wynika z konieczności zachowania stabilności wymiany ciepła i ochrony przed punktowym przegrzewaniem.

Najczęstsze błędy przy łączeniu grzejników z podłogówką

Pierwszy i najdroższy błąd to rezygnacja z zaworu mieszającego „bo szkoda kasy". Efektem jest albo zimna podłoga, albo konieczność wymiany podłogówki po dwóch sezonach. Drugi to zbyt małe sprzęgło hydrauliczne dobrane na oko, bez sumowania przepływów. Pompy zaczynają się nawzajem thłamsić, a kocioł wchodzi w oscylacje temperatury, które słyszy cała kotłownia.

Trzeci błąd to brak odpowietrzników na najwyższych punktach instalacji. W układach mieszanych, gdzie temperatura zmienia się dynamicznie, powietrze wydobywa się z wody intensywniej niż w prostych obiegach grzejnikowych. Bez automatycznych separatorów w najwyższych punktach grzejniki zaczynają „szumieć", a podłogówka traci równomierność grzania. Czwarty pominięcie zaworów regulacyjnych na pętlach rozdzielacza, czyli hydrauliczne niezrównoważenie układu.

Kaskada kotłów i zawór podnoszący temperaturę powrotu

Kaskada dwóch kotłów stosuje się w budynkach, gdzie zapotrzebowanie na ciepło przekracza 50 kW albo gdy jedno źródło ciepła nie wystarcza w najzimniejsze dni. Kocioł wiodący przejmuje pracę w pierwszej kolejności, a kiedy jego moc nie wystarcza, regulator pogodowy uruchamia kocioł podrzędny. Siłowniki klapowy w kominie i na zasilaniu decydują o priorytecie i chronią kocioł przed kondensacją spalin.

Zawór podnoszący temperaturę powrotu sprawdza się w układach z kotłami na paliwo stałe, gdzie temperatura wody wracającej do kotła nie może spaść poniżej 55°C. Bez tego zabezpieczenia na ściankach wymiennika wytrąca się żywica i sadza, co w ciągu dwóch sezonów prowadzi do trwałego uszkodzenia. Zawór miesza gorącą wodę z zasilania z chłodną z powrotu, dając stabilną temperaturę minimalną chroniącą wymiennik.

Do mocy 60 kW wystarczy zawór termostatyczny o średnicy DN 25 z nastawą 55-65°C. W większych instalacjach stosuje się zawory z siłownikiem elektrycznym sterowanym przez regulator pogodowy. Warto zwrócić uwagę na materiał uszczelnień EPDM wytrzymuje temperatury do 110°C, natomiast zwykła guma twardnieje i pęka po kilku latach pracy cyklicznej.

Checklist przed pierwszym uruchomieniem

Próba ciśnieniowa instalacji to absolutne minimum przed zalaniem podłogówki wylewką. Ciśnienie robocze wynosi zwykle 1,5 bar, a próbne 3 bar przez 30 minut. Każdy spadek powyżej 0,2 bar w tym czasie oznacza nieszczelność, którą trzeba zlokalizować i usunąć przed dalszymi pracami.

• Odpowietrzenie każdy grzejnik, każdy najwyższy punkt i rozdzielacz podłogowy
• Ustawienie pomp III bieg do rozruchu, II bieg po ustabilizowaniu przepływów
• Nastawy zaworów przepływy zmierzone na każdej pętli rozdzielacza (l/min)
• Temperatura zasilania 45°C przy rozruchu podłogówki, stopniowo do 50-55°C
• Krzywa grzewcza nachylenie 1,5 jako punkt wyjścia do korekty

Po tygodniu pracy warto ponownie skontrolować ciśnienie w naczyniu wzbiorczym i temperaturę na każdym obiegu. Jeśli wszystko się zgadza, instalacja jest gotowa na pierwszą zimę. Każda kolejna korekta wynika już z obserwacji komfortu w pomieszczeniach nie z teorii, lecz z reakcji domu na ustawione parametry.
