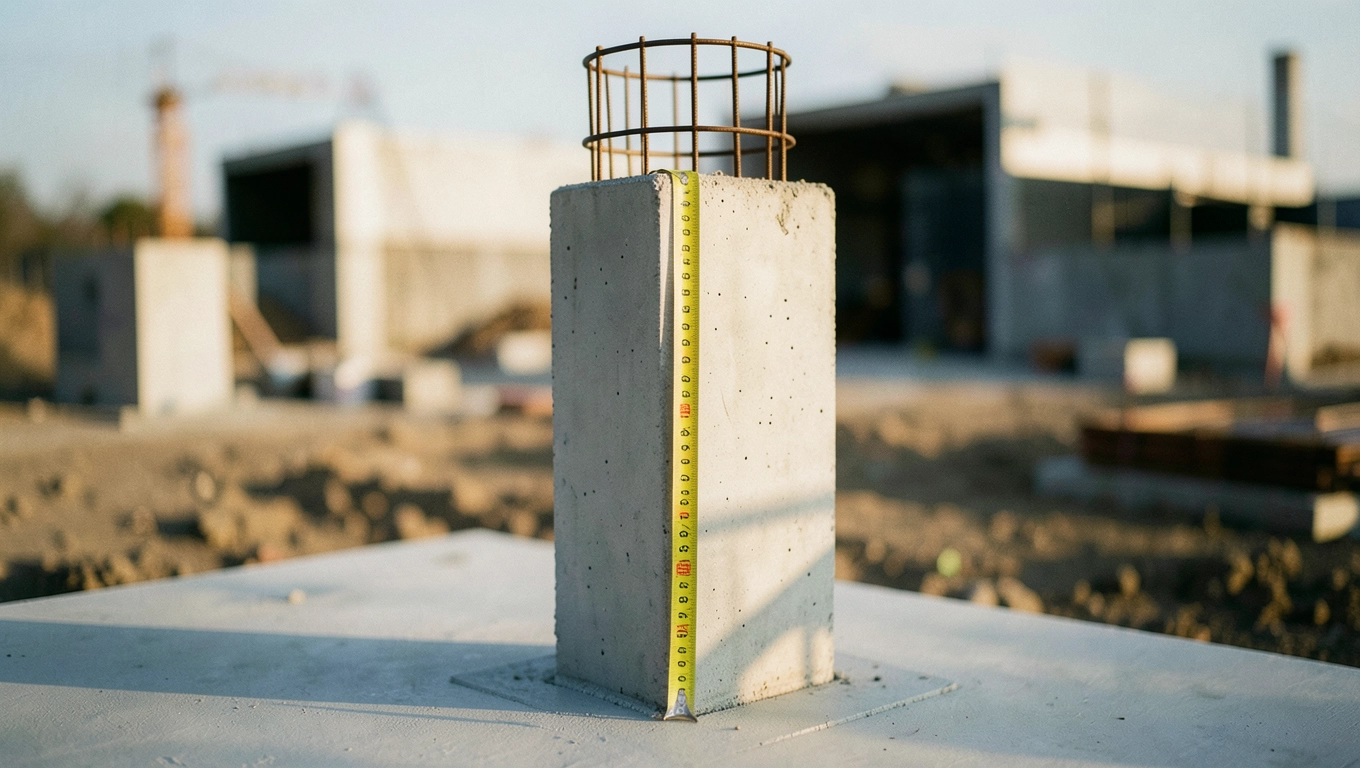

Słupy prefabrykowane z betonu: wszystko, co musisz wiedzieć przed budową
Wymiary i nośność słupów prefabrykowanych żelbetowych
Prefabrykowany słup żelbetowy to pionowy element nośny wykonywany w zakładzie produkcyjnym, transportowany na budowę i osadzany w fundamencie. Przekazuje obciążenia z belek, stropów oraz dachu wprost na ławy lub stopy fundamentowe. Najczęściej spotykane klasy betonu to C30/37 oraz C40/50, przy czym wyższa klasa oznacza większą wytrzymałość na ściskanie, ale też wyższą cenę katalogową.
- Wymiary i nośność słupów prefabrykowanych żelbetowych
- Zastosowanie słupów prefabrykowanych w halach i budownictwie wielorodzinnym
- Montaż słupów prefabrykowanych krok po kroku
- Cena słupów prefabrykowanych od czego zależy wycena?
- Porównanie prefabrykat z monolitem
- Proces produkcji i wymagania jakościowe
- Doradztwo techniczne i dobór przekroju
- Kiedy warto rozważyć alternatywę
- Dlaczego prefabrykowane słupy żelbetowe zyskują popularność
- Zapytaj o wycenę
Przekroje poprzeczne wahają się od 30×30 cm w budownictwie jednorodzinnym do 60×60 cm w obiektach wielokondygnacyjnych. Długość pojedynczego elementu dochodzi do kilkunastu metrów, a w halach przemysłowych typowo wynosi od 6 do 12 m. Każdy prefabrykat jest projektowany indywidualnie pod kątem konkretnego schematu statycznego i warunków gruntowych.
Nośność słupa zależy od trzech czynników: pola przekroju, klasy betonu oraz procentu zbrojenia podłużnego. Przy przekroju 40×40 cm i klasie C30/37 orientacyjna nośność osiowa wynosi około 2500-3000 kN. Większe obciążenia, na przykład w parkingach podziemnych czy halach z suwnicami, wymagają już przekrojów 50×50 cm lub 60×60 cm.
Warto zwrócić uwagę na zbrojenie stal żebrowana klasy AIIIN lub B500SP zapewnia lepszą przyczepność do betonu. Otulina nominalna powinna wynosić minimum 30 mm w środowisku suchym i 40 mm w wilgotnym, co wynika z normy PN-EN 13225 dotyczącej prefabrykowanych elementów konstrukcyjnych.
| Przekrój [cm] | Długość max [m] | Orientacyjna nośność [kN] | Typowe zastosowanie |
|---|---|---|---|
| 30×30 | 6 | 1200-1500 | Domy jednorodzinne, garaże |
| 40×40 | 10 | 2500-3000 | Budynki wielorodzinne, biura |
| 50×50 | 12 | 4000-5000 | Hale przemysłowe, magazyny |
| 60×60 | 14 | 6000-7500 | Obiekty wielokondygnacyjne, centra handlowe |
Podane wartości nośności mają charakter orientacyjny i wymagają weryfikacji w projekcie budowlanym. Rzeczywista nośność zależy od schematu statycznego, mimośrodu obciążenia i długości wyboczeniowej.

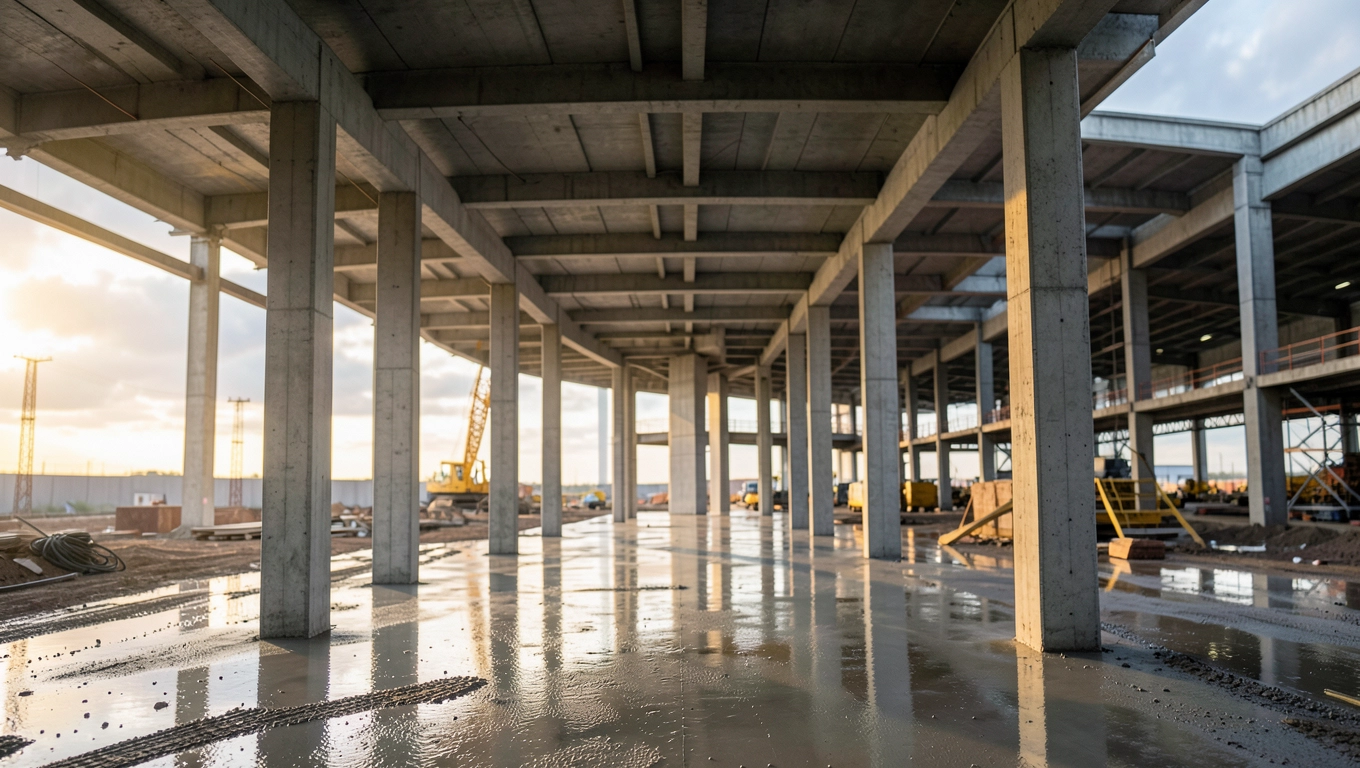

Zastosowanie słupów prefabrykowanych w halach i budownictwie wielorodzinnym
Prefabrykowane podpory żelbetowe sprawdzają się wszędzie tam, gdzie liczy się powtarzalność i tempo realizacji. Hale produkcyjne o rozstawie słupów 6×6 m lub 7,5×7,5 m to klasyczny przykład ich zastosowania 48 słupów w hali o powierzchni 2000 m² można zamontować w ciągu trzech dni roboczych.
W budownictwie wielorodzinnym prefabrykaty pozwalają skrócić cykl realizacji kondygnacji z dwóch tygodni do trzech dni. Dotyczy to zwłaszcza osiedli developerskich, gdzie powtarzalność rzutu sprzyja standaryzacji elementów. W hotelach i biurowcach często łączy się słupy prefabrykowane z prefabrykowanymi belkami i stropami typu filigran.
Obiekty komercyjne, takie jak centra handlowe czy salony samochodowe, korzystają z prefabrykatów ze względu na duże rozpiętości i ograniczenia czasowe. Słupy o przekroju 50×50 cm lub 60×60 cm umożliwiają uzyskanie rozstawów sięgających 9-12 m bez konieczności stosowania podciągów pośrednich.
W budownictwie jednorodzinnym developerskim prefabrykacja sprawdza się przy domach w zabudowie szeregowej, gdzie identyczny rzut powtarza się kilkanaście razy. Montaż słupów trwa wtedy zwykle jeden dzień na segment, co znacząco obniża koszty pracy ekipy budowlanej.
Kiedy prefabrykat ma sens
Powtarzalność rzutu, dobry dostęp drogowy, dyspozycyjność dźwigu o udźwigu 20-40 ton, harmonogram wymagający szybkiego zamknięcia stanu surowego.
Kiedy lepiej wybrać monolityczny słup
Projekt indywidualny z wieloma zmianami w trakcie budowy, brak miejsca na rozstawienie dźwigu, ograniczony budżet przy małej skali inwestycji.
Słupy prefabrykowane nie sprawdzą się na działkach o wąskim dojeździe (poniżej 4 m) lub gdy nośność drogi dojazdowej nie pozwala na transport ciężarówką z naczepą. Koszt przestawienia ogrodzenia lub wzmocnienia podłoża potrafi przewyższyć oszczędności z prefabrykacji.

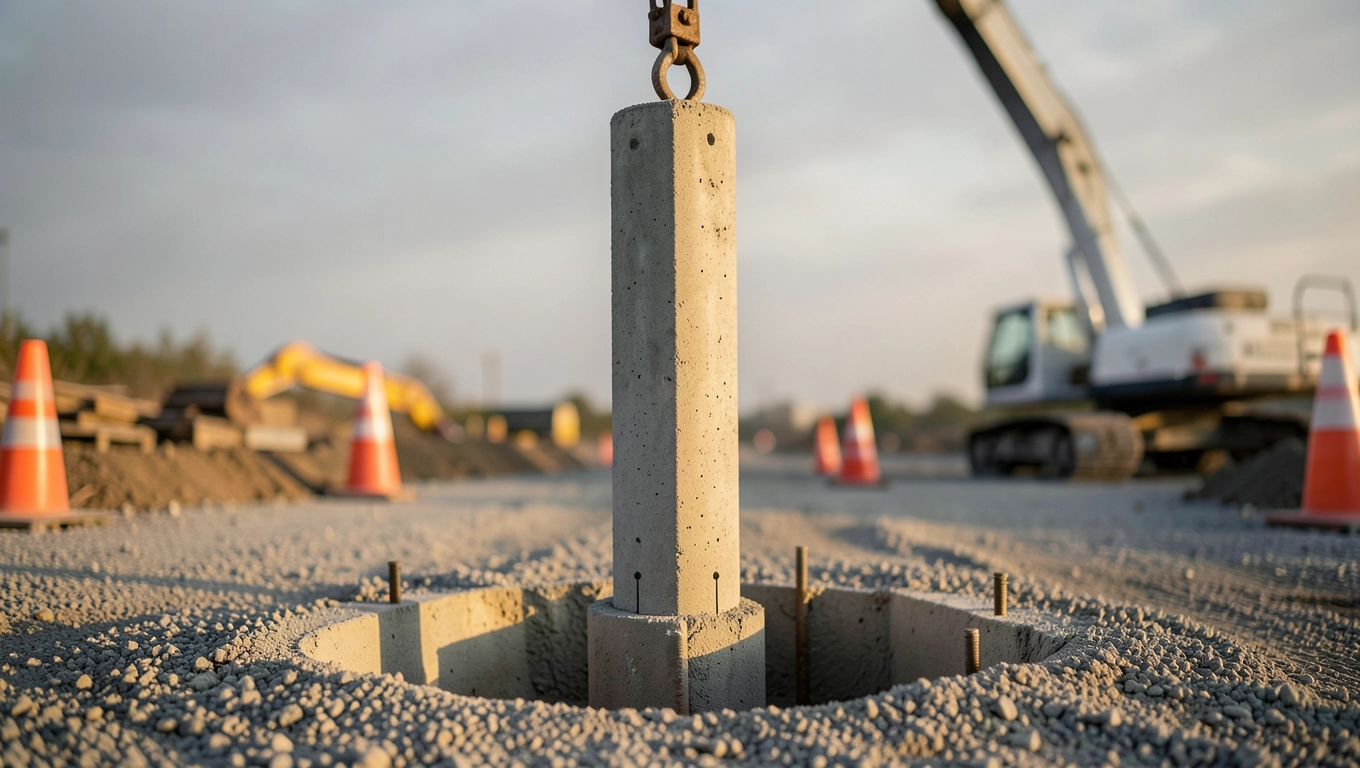

Montaż słupów prefabrykowanych krok po kroku
Sam montaż trwa krótko, ale jego przygotowanie wymaga precyzji. Pierwszym krokiem jest sprawdzenie fundamentu kotwy wystające z ławy lub stopy muszą odpowiadać rozstawowi markom w spodzie słupa. Tolerancja odchyłki wynosi zaledwie ±5 mm, bo każdy milimetr niedokładności przekłada się na trudności przy nakładaniu elementu.
Drugi krok to ustawienie dźwigu. Typowy słup o wymiarach 40×40 cm i długości 8 m waży około 3,2 tony do jego podniesienia potrzebny jest żuraw o udźwigu minimum 20 ton przy ramieniu 10 m. Cięższe elementy, na przykład słupy 60×60 cm o długości 12 m, mogą ważyć ponad 10 ton i wymagają dźwigu 40-tonowego.
Trzeci krok to osadzenie słupa na kotwiach. Po opuszczeniu na fundament słup ustawia się pionowo za pomocą dwóch klinów montażowych, a następnie mocuje do kotew nakrętkami. Pion mierzy się teodolitem lub niwelatorem laserowym, ponieważ odchylenie większe niż 0,5 cm na metr wysokości komplikuje późniejsze połączenia z belkami.
Czwarty krok to podstemplowanie i zabezpieczenie. Słup pozostaje podparty klinami do czasu związania zaprawy wyrównawczej pod jego stopą, co trwa zwykle od 24 do 48 godzin. Dopiero po stwardnieniu podlewki można obciążyć słup belkami lub stropem.
Piąty, często pomijany krok, to kontrola dokumentacji. Kierownik budowy powinien odebrać słup przed zasypaniem stopy fundamentowej i sprawdzić zgodność wymiarów z projektem. Brak tego odbioru może skutkować problemami przy odbiorze końcowym inwestycji.
Checklista przed zamówieniem słupów prefabrykowanych
- Projekt budowlany z obliczeniami statycznymi
- Warunki gruntowe i nośność podłoża
- Szerokość i nośność drogi dojazdowej
- Dostępność dźwigu o odpowiednim udźwigu
- Miejsce na rozstawienie samochodów z dostawą
- Harmonogram dostaw uwzględniający kolejność montażu

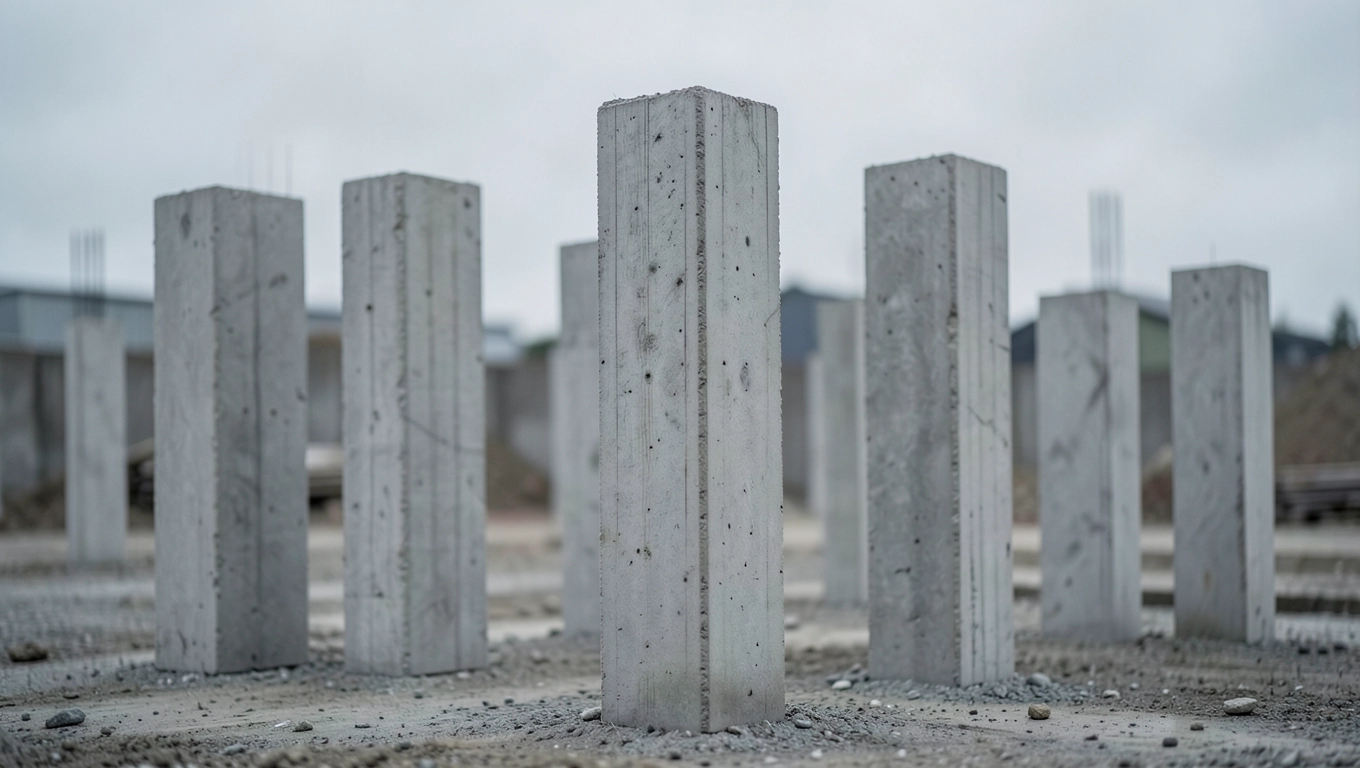

Cena słupów prefabrykowanych od czego zależy wycena?
Koszt pojedynczego słupa prefabrykowanego waha się od 1200 do 4500 zł netto, w zależności od przekroju, długości i klasy betonu. Elementy o przekroju 30×30 cm i długości 3 m mieszczą się w dolnym zakresie cenowym, natomiast słupy 60×60 cm i długości 12 m sięgają górnej granicy.
Drugim czynnikiem jest zbrojenie. Standardowy koszt zbrojenia to około 15-20% wartości elementu, ale przy nietypowych markach, szynach montażowych czy tulejach przelotowych udział ten rośnie. Każdy dodatkowy element osadzany w betonie zwiększa czas przygotowania formy, co producent uwzględnia w wycenie.
Trzecim czynnikiem jest logistyka. Transport słupa o długości 12 m wymaga naczepy niskopodwoziowej, a jej koszt wynosi od 800 do 2000 zł za kurs, w zależności od odległości od zakładu produkcyjnego. Montaż dźwigiem to kolejne 1500-4000 zł za dzień pracy żurawia z operatorem.
Czwartym, często pomijanym czynnikiem jest seria. Produkcja jednego słupa kosztuje relatywnie więcej niż serii dziesięciu identycznych elementów, bo koszty przygotowania formy i zbrojowni rozkładają się na całą partię. Przy zamówieniu poniżej pięciu sztuk wycena indywidualna bywa nieopłacalna dla obu stron.
Piątym czynnikiem jest wykończenie powierzchni. Beton architektoniczny w kolorze białym, szarym lub z fakturą drewna podnosi cenę o 20-40% w porównaniu ze standardowym szalunkiem stalowym. Dotyczy to zwłaszcza słupów widocznych w holach, na elewacjach i w strefach reprezentacyjnych budynków.
| Parametr | Słup prefabrykowany | Słup monolityczny |
|---|---|---|
| Czas realizacji | 2-4 tygodnie | 2-3 tygodnie (szalowanie, zbrojenie, betonowanie) |
| Jakość wykonania | Kontrola laboratoryjna, stała temperatura | Zależna od warunków na budowie |
| Wpływ pogody | Minimalny | Mróz, deszcz opóźniają prace |
| Koszt robocizny | Niższy (montaż zamiast szalowania) | Wyższy (ekipa szalunkowa, zbrojarze) |
| Elastyczność projektu | Ograniczona po zatwierdzeniu rysunków | Możliwość zmian w trakcie budowy |
Przy planowaniu budżetu warto doliczyć rezerwę 10-15% na nieprzewidziane zmiany w projekcie. Każda modyfikacja wymiaru lub zbrojenia po rozpoczęciu produkcji generuje dodatkowe koszty przygotowania nowej formy.
Najczęściej zadawane pytania o słupy prefabrykowane
Ile trwa produkcja słupów prefabrykowanych? Standardowy termin wynosi od dwóch do czterech tygodni od zatwierdzenia rysunków warsztatowych. W sezonie budowlanym, czyli od kwietnia do października, czas oczekiwania może się wydłużyć o tydzień.
Jak długo trwa sam montaż? Dźwig stawia zwykle od 8 do 12 słupów dziennie, w zależności od ich masy i odległości między fundamentami. Pełne podstemplowanie i kontrola pionu zajmują dodatkowe pół dnia.
Czy można zmienić projekt w trakcie produkcji? Każda zmiana po zatwierdzeniu rysunków generuje koszty nowej formy i ponownego zbrojenia. Dlatego projekt powinien być dopięty na etapie uzgodnień z konstruktorem, a nie w trakcie realizacji zamówienia.
Jakie dokumenty otrzymuje klient? Deklaracja właściwości użytkowych, certyfikat zakładowej kontroli produkcji, oznaczenie CE zgodne z normą PN-EN 13225 oraz rysunki montażowe z rozmieszczeniem kotew i marków.

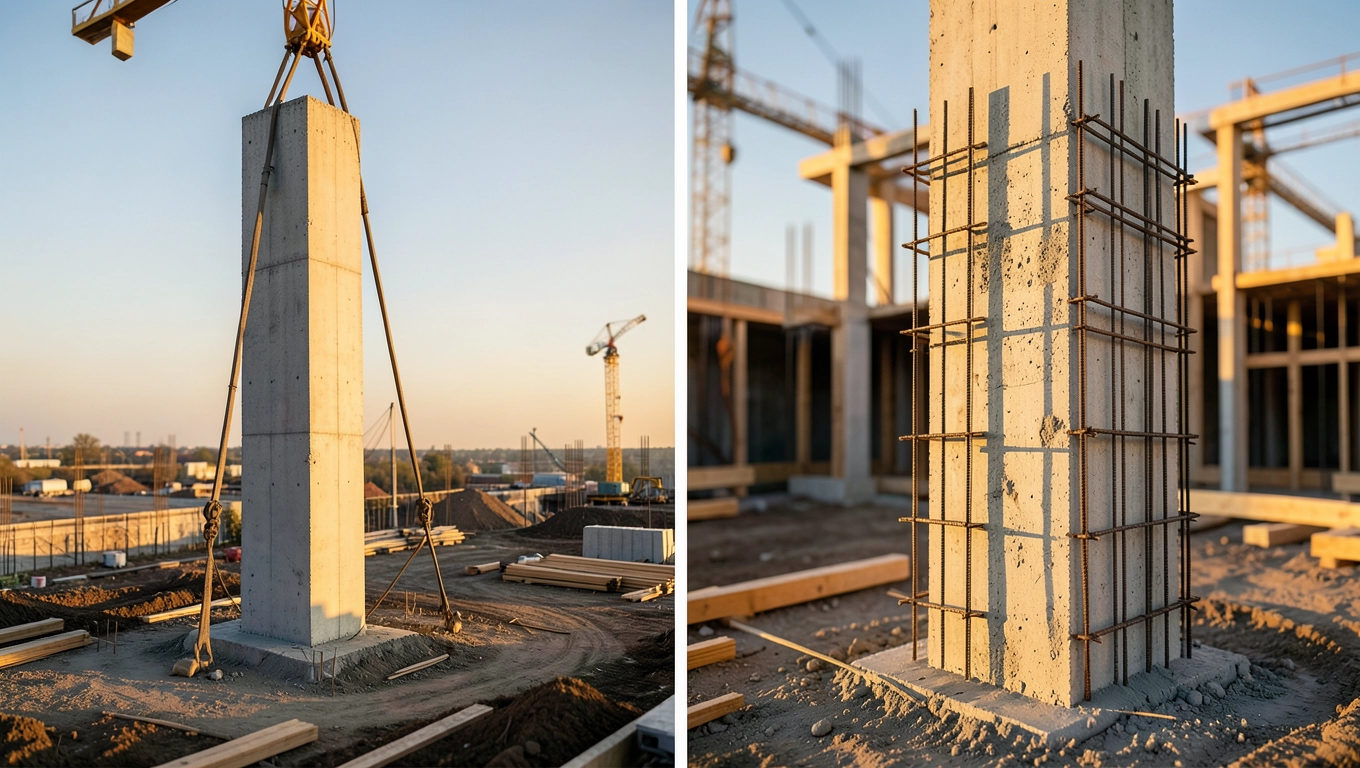

Porównanie prefabrykat z monolitem
Wybór między słupem prefabrykowanym a monolitem wylewanym na budowie zależy od skali inwestycji i dostępności logistycznej. Przy powtarzalnym rzucie hali produkcyjnej prefabrykat wygrywa czasem realizacji i jakością wykonania, bo dojrzewa w kontrolowanych warunkach zakładowych.
Monolit daje większą swobodę kształtowania, ale wymaga szalowania, zbrojenia i betonowania na miejscu. Każdy z tych etapów jest wrażliwy na warunki atmosferyczne i błędy wykonawcze. W temperaturze poniżej 5°C konieczne jest podgrzewanie mieszanki lub stosowanie domieszek, co podnosi koszt.
Prefabrykacja eliminuje ryzyko błędów wykonawczych w zakresie grubości otuliny, rozstawu strzemion czy proporcji mieszanki. Laboratorium zakładowe wykonuje badania wytrzymałości na próbkach, a wyniki trafiają do dokumentacji odbiorowej. To istotna przewaga przy inwestycjach wymagających pełnej identyfikowalności materiałów.
Z perspektywy kosztów całkowitych prefabrykat bywa droższy w pozycji materiałowej, ale tańszy po zsumowaniu robocizny, sprzętu i czasu. Przy obiektach realizowanych pod presją harmonogramu, na przykład pod kluczowe terminy najmu, oszczędność dwóch tygodni na etapie stanu surowego potrafi przeważyć szalę.
Transport ponadgabarytowy powyżej 12 m długości lub 4 m wysokości wymaga zezwolenia i pilotazu. Koszt takiego transportu rośnie skokowo, co może zniweczyć korzyści z prefabrykacji. Warto sprawdzić warunki dojazdu przed złożeniem zamówienia.
Proces produkcji i wymagania jakościowe
Produkcja słupa prefabrykowanego zaczyna się od wykonania formy stalowej lub drewnianej, w której układa się zbrojenie i osadza elementy dodatkowe, takie jak marki, tuleje czy szyny montażowe. Forma trafia na stanowisko betonowania, gdzie mieszanka podawana jest pod kontrolą konsystencji i temperatury.
Po zabetonowaniu element dojrzewa w komorze cieplnej lub na placu sezonowania. Temperatura dojrzewania wynosi od 40 do 60°C, co pozwala uzyskać 70% wytrzymałości projektowanej już po 12 godzinach. Pełną wytrzymałość beton osiąga po 28 dniach, ale słup opuszcza zakład znacznie wcześniej.
Kontrola jakości obejmuje badania wytrzymałości na ściskanie próbek sześciennych, pomiary geometrii oraz wizualną ocenę powierzchni. Elementy z rysami przekraczającymi 0,3 mm szerokości są odrzucane lub naprawiane żywicą, jeśli lokalizacja rysy nie wpływa na nośność.
Każdy słup otrzymuje indywidualne oznaczenie z datą produkcji, numerem serii i pozycją w projekcie. Dane trafiają do systemu identyfikowalności, co ułatwia późniejszą kontrolę podczas odbioru na budowie i w razie ewentualnych reklamacji.
Doradztwo techniczne i dobór przekroju
Producent prefabrykatów zatrudnia konstruktorów, którzy na podstawie obliczeń statycznych dobierają przekrój, zbrojenie i klasę betonu. Klient dostarcza projekt budowlany z obciążeniami, a zakład przygotowuje rysunki warsztatowe do akceptacji.
W fazie ofertowej wykonuje się sprawdzenie logistyczne, czyli weryfikację dojazdu, miejsca na dźwig i kolejności montażu. Jeśli warunki na budowie są ograniczone, proponuje się rozwiązania alternatywne, na przykład słupy o mniejszych przekrojach, ale gęstszym rozstawie, albo podział na krótsze elementy łączone na budowie.
Konsultacje techniczne obejmują również dobór akcesoriów montażowych. Marki do osadzania belek, tuleje gwintowane do balustrad, szyny do bram czy kotwy do fasad wentylowanych, wszystkie te elementy można zintegrować z prefabrykatem w zakładzie, co eliminuje dodatkowe prace na budowie.
Norma PN-EN 13225 reguluje wymagania dla prefabrykowanych elementów konstrukcyjnych z betonu, w tym słupów. Dodatkowo obowiązują przepisy Eurokodu 2 (PN-EN 1992) dotyczące projektowania konstrukcji żelbetowych oraz krajowe załączniki z parametrami przyjętymi w Polsce.
Kiedy warto rozważyć alternatywę
Słupy prefabrykowane nie zawsze są optymalnym wyborem. Przy obiektach z indywidualną architekturą, gdzie każdy element ma inne wymiary, koszt przygotowania form pochłania oszczędności. W takich przypadkach lepiej sprawdza się szalunek tracony lub monolityczny z betonem licowym.
Innym ograniczeniem jest transport. Jeśli droga dojazdowa nie pozwala na przewiezienie elementu o wymaganej długości, trzeba rozważyć słupy dzielone na segmenty lub rezygnację z prefabrykacji. Warto też sprawdzić nośność mostów i wiaduktów na trasie transportu.
Brak dostępu dźwigu o odpowiednim udźwigu dyskwalifikuje prefabrykację na danej działce. Czasem wystarczy wynająć większy żuraw, ale jego cena może przekroczyć budżet. Alternatywą jest wtedy słup monolityczny lub konstrukcja stalowa z dwuteowników.
Dlaczego prefabrykowane słupy żelbetowe zyskują popularność
Rynek prefabrykacji w Polsce rośnie od kilku lat, napędzany niedoborem wykwalifikowanych ekip budowlanych i presją na skrócenie cyklu inwestycji. Słupy prefabrykowane wpisują się w ten trend, bo przenoszą pracochłonne etapy do zakładu, gdzie warunki są kontrolowane.
Deweloperzy cenią sobie przewidywalność harmonogramu i powtarzalność parametrów. Każdy słup z tej samej serii ma identyczną wytrzymałość i wymiary, co eliminuje niespodzianki podczas montażu i odbioru. To szczególnie ważne przy realizacjach w formule zaprojektuj i wybuduj.
Inwestorzy prywatni coraz częściej wybierają prefabrykaty do domów jednorodzinnych, zwłaszcza w technologii szkieletowej z widocznymi słupami jako element architektoniczny. Beton architektoniczny w połączeniu z drewnem i stalą tworzy surowy, industrialny charakter, który dobrze wpisuje się w aktualne trendy.
Przy zamawianiu słupów do hali magazynowej warto rozważyć pakiet z prefabrykowanymi belkami i płytami stropowymi. Kompletny zestaw od jednego producenta skraca logistykę i ułatwia koordynację dostaw, a często obniża koszt transportu.
Zapytaj o wycenę
Każdy projekt wymaga indywidualnego podejścia. Wypełnij krótki formularz z podstawowymi parametrami, takimi jak liczba słupów, wymiary, klasa betonu i lokalizacja budowy, a otrzymasz wstępną wycenę w ciągu 48 godzin. Konsultant techniczny skontaktuje się w celu doprecyzowania szczegółów i ustalenia terminu realizacji.
Źródła danych i norm: PN-EN 13225:2013 Prefabrykowane elementy konstrukcyjne z betonu, PN-EN 1992-1-1:2008 Eurokod 2 Projektowanie konstrukcji z betonu, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Dane cenowe oparte na średnich rynkowych z pierwszego kwartału 2024 roku i mają charakter orientacyjny. Więcej informacji na stronie Polskiego Związku Producentów Materiałów Budowlanych oraz w katalogach producenckich dostępnych na pzpmb.pl.
