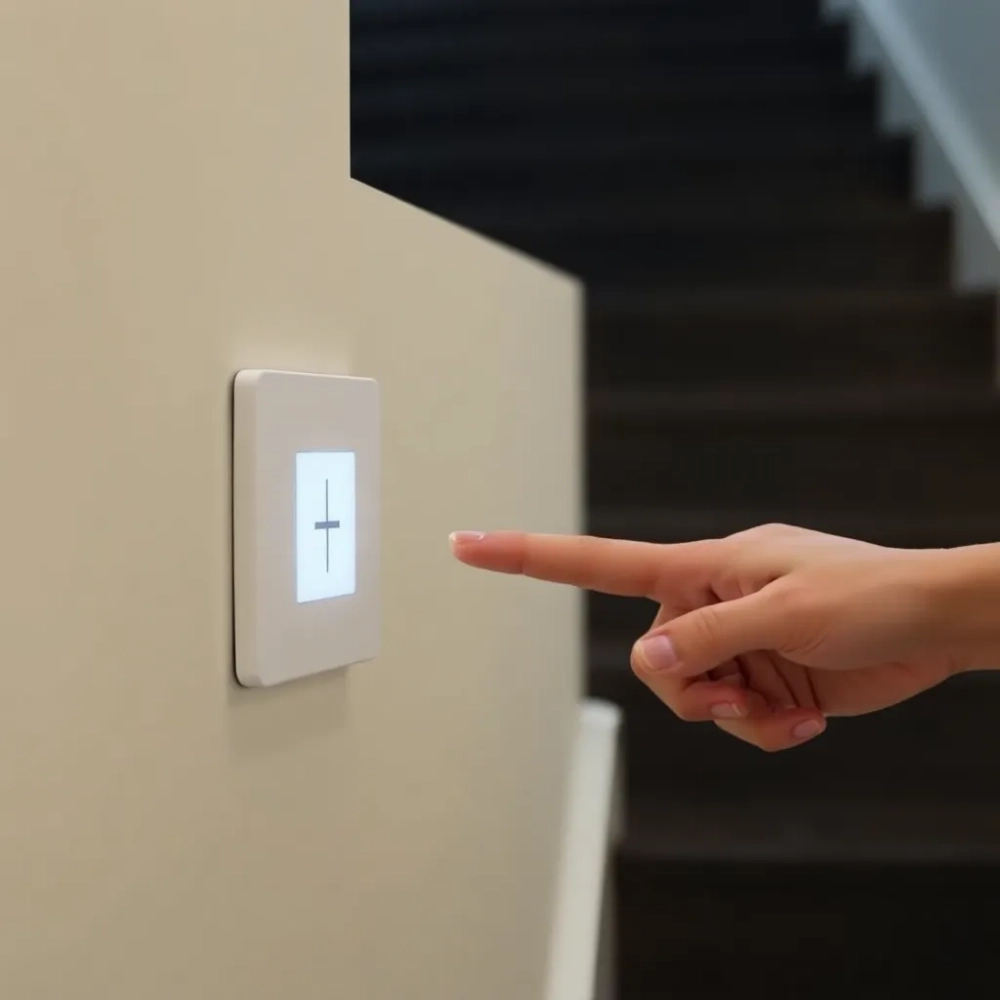

Włącznik dotykowy schodowy krzyżowy – kompaktowe sterowanie z kilku miejsc

Trzy miejsca sterujące jedną lampą w długim korytarzu, brak miejsca w puszce na dwa klasyczne mechanizmy i potrzeba zachowania estetyki szklanego panelu to konkretny problem, który dotykowy włącznik schodowo‑krzyżowy rozwiązuje w jednym module. Mechanizm ten łączy logikę dwóch obwodów podrzędnych z funkcją centralnego przełączania, dzięki czemu jeden element dotykowy steruje oświetleniem identycznie jak para schodowa plus wkład krzyżowy, ale zajmuje jedną puszkę ⌀60 mm. Poniżej znajdziesz pełne parametry, schemat podłączenia i rozwiązania najczęstszych kłopotów z parowaniem.

• Jak działa włącznik dotykowy schodowy krzyżowy i czym różni się od klasycznych rozwiązań
• Jak podłączyć włącznik dotykowy schodowy krok po kroku
• Dlaczego włącznik dotykowy krzyżowy do korytarza sprawdza się najlepiej
• Najczęstsze problemy z parowaniem włącznika schodowo‑krzyżowego

Jak działa włącznik dotykowy schodowy krzyżowy i czym różni się od klasycznych rozwiązań

Włącznik schodowy steruje tą samą lampą z dwóch niezależnych punktów wejścia i wyjścia korytarza. Każde kliknięcie zmienia stan żarówki na przeciwny, niezależnie od pozycji drugiego mechanizmu. Gdy do instalacji dochodzi trzecie lub czwarte miejsce sterowania, sam włącznik schodowy przestaje wystarczać, bo jego logika opiera się na dwóch przewodach podrzędnych L1 i L2.

Tutaj do akcji wkracza włącznik krzyżowy. Jego zadanie polega na zamianie miejscami tych dwóch przewodów podrzędnych w taki sposób, aby trzeci punkt sterowania widział tę samą logikę „zmień stan", co pozostałe. W praktyce buduje się łańcuch: pierwszy mechanizm schodowy, po nim jeden lub kilka krzyżowych, a na końcu drugi mechanizm schodowy. Każdy element łańcucha działa jak przekaźnik stanu, więc wpięcie kolejnego punktu sterowania wymaga tylko dopięcia następnego ogniwa.

Dotykowy włącznik schodowo‑krzyżowy mieści całą tę logikę w pojedynczym module, który fizycznie zajmuje miejsce jednego gniazda w ramce szklanej. Zamiast montować tradycyjny mechanizm kołyskowy, który wymaga dwóch puszek i zajmuje zauważalnie więcej miejsca w korytarzu, otrzymujesz płaską taflę szkła reagującą na delikatne muśnięcie. Estetyka idzie tu w parze z ergonomią dotyk działa nawet mokrymi lub tłustymi palcami, czego żaden mechaniczny klips nie potrafi.

Scenariusze użycia pokrywają się z klasycznymi dla schodowych, ale rozszerzają się o pomieszczenia z trzema i więcej punktami. Klatka schodowa z oświetleniem na półpiętrach, długi korytarz biurowy z wejściem, środkiem i końcem, sypialnia z dwoma wejściami i sterowaniem przy łóżku w każdym z tych miejsc włącznik dotykowy schodowy krzyżowy zachowuje się identycznie jak para mechanicznych odpowiedników, ale eliminuje problem brakujących puszek.

Schemat łańcucha sterowania

Wyobraź sobie linię prostą z czterema punktami: A, B, C i D. A to wejście dolne, D wyjście górne. Między B i C wpinamy jeden lub więcej modułów krzyżowych. Przewód L (faza) wchodzi do A, dalej biegną dwie linie podrzędne L1 oraz L2 przez cały łańcuch, a w D wracają do żarówki i przewodu neutralnego N. Dotyk w dowolnym punkcie odwraca logikę L1/L2, więc lampa zachowuje się tak, jakbyś klasycznie klikał schodowy, ale robisz to z czterech miejsc jednocześnie.

Jak podłączyć włącznik dotykowy schodowy krok po kroku

Przed rozpoczęciem pracy wyłącz napięcie na rozdzielni i sprawdź próbnikiem brak fazy na przewodach. Dotykowy mechanizm działa na niskim prądzie sterującym, ale jego wejście L jest bezpośrednio połączone z siecią 230 V, więc pomyłka w identyfikacji przewodów kończy się przepaleniem modułu, nie tylko brakiem działania. Zawsze oznacz przewody L, N, L1 oraz L2 przed odkręceniem starego mechanizmu kolorowa taśma izolacyjna wokół żyły wystarczy.

Mechanizm posiada pięć zacisków śrubowych. L przyjmuje przewód fazowy zasilający cały obwód, N to przewód neutralny potrzebny do zasilania elektroniki sterującej. L1 oraz L2 to wyjścia podrzędne biegnące do kolejnych modułów w łańcuchu, a COM służy jako wspólny zacisk w konfiguracji schodowo‑krzyżowej. Pomylenie COM z L1 albo L2 nie uszkodzi modułu, ale logika przełączania zacznie działać odwrotnie światło zapali się przy wyłączaniu.

1. Wyłącz napięcie i oznacz przewody w puszce.
2. Podłącz L do zacisku fazowego zasilania.
3. Podłącz N do przewodu neutralnego biegnącego do lampy.
4. Połącz L1 pierwszego mechanizmu z L1 kolejnego, identycznie z L2.
5. W ostatnim module łańcucha podłącz COM i L1 do przewodów żarówki.
6. Wsuń mechanizm w puszkę, przykręć ramkę szklaną.
7. Włącz napięcie i przystąp do parowania.

Po fizycznym podłączeniu przychodzi czas na sparowanie modułów. Bez tej czynności każdy włącznik w łańcuchu działa samodzielnie, a lampa miga przy każdym dotyku zamiast stabilnie się włączać. Parowanie polega na radiowym połączeniu modułów w jedną grupę logiczną dzięki temu dotyk w dowolnym punkcie łańcucha zmienia globalny stan oświetlenia.

• Przytrzymaj palec na module głównym przez 5 sekund, aż dioda LED zamiga trzykrotnie.
• W ciągu 30 sekund dotknij kolejny moduł dioda potwierdzi przejęcie sygnału.
• Powtórz czynność dla każdego kolejnego modułu (maksymalnie pięć w łańcuchu).
• Przetestuj działanie z każdego punktu czas reakcji powinien być identyczny.

Maksymalna odległość między modułami wynosi 30 metrów w otwartej przestrzeni. W budynku zbrojonym ścianami żelbetowymi zasięg spada do około 15 metrów, co w praktyce pokrywa większość korytarzy mieszkalnych.

Parowanie działa wyłącznie między urządzeniami tego samego producenta. Moduły innych marek korzystają z odmiennych protokołów radiowych i częstotliwości, więc próba wpięcia ich w łańcuch kończy się brakiem synchronizacji.

Dlaczego włącznik dotykowy krzyżowy do korytarza sprawdza się najlepiej

Korytarz to pomieszczenie, w którym sterowanie oświetleniem z wielu punktów jest nie luksusem, lecz codzienną koniecznością. Wejście, środek i koniec wymagają niezależnego dostępu do światła, bo nikt nie chce wracać trzy metry po to, by zgasić lampę. Tradycyjne rozwiązanie z trzema mechanizmami kołyskowymi zajmuje sześć puszek ⌀60 i tworzy wizualny bałagan w obrębie jednej ściany trzy grupy łączników obok siebie, każda w osojnej ramce.

Włącznik dotykowy schodowo‑krzyżowy zwykle montowany w wariancie pojedynczym zajmuje jedną puszkę na punkt sterowania, ale zachowuje wszystkie funkcje łańcucha. Pojedynczy panel szklany o wymiarach 80 × 80 mm przyjmuje jeden moduł, a w wersji podwójnej dwa moduły obok siebie bez zmiany estetyki. Projektant wnętrza zyskuje spójność na całej długości korytarza pojawia się ten sam rytm szklanych tafli, zamiast przerywanego ciągu plastikowych ramek.

W sypialni z dwoma wejściami (na przykład z korytarza i garderoby) konfiguracja schodowo‑krzyżowa pozwala sterować światłem z każdego wejścia oraz dodatkowym modułem przy łóżku. Trzy moduły w łańcuchu żaden z nich nie wymaga osobnego okablowania ponad standardową instalację schodową. Jedna lampa sufitowa, trzy miejsca sterowania, jeden spójny panel.

Podświetlenie LED jako funkcja lokalizacyjna

Dioda sygnalizacyjna pracuje w dwóch kolorach: niebieskim przy wyłączonym świetle, czerwonym przy włączonym. To rozwiązanie sprawdza się w nocy, kiedy wstajesz do łazienki i potrzebujesz znaleźć włącznik bez szukania po omacku. Delikatna poświata nie razi w ciemności, a jednocześnie wystarczająco kontrastuje z otoczeniem, by palec trafił w punkt.

W pokojach dziecięcych podświetlenie pełni dodatkową rolę nocne lampki w formie dotykowego włącznika schodowo‑krzyżowego eliminują potrzebę osobnych opraw nocnych. Dziecko widzi, gdzie jest przełącznik, a kolor diody podpowiada aktualny stan oświetlenia. Funkcji tej nie da się wyłączyć programowo, ale w większości wnętrz jej obecność jest postrzegana jako atut, nie wada.

Tradycyjny włącznik schodowy a dotykowy panel szklany

Najczęstsze problemy z parowaniem włącznika schodowo‑krzyżowego

Pierwszy objaw nieudanego parowania to migająca lampa. Dotyk włącza światło na ułamek sekundy, a potem natychmiast gaśnie, jakby obwód nie utrzymywał stanu. W rzeczywistości moduł wykonuje swoją pracę poprawnie, ale nie widzi pozostałych mechanizmów w łańcuchu, więc zmiana stanu lokalnego nie jest nigdzie rejestrowana. Rozwiązanie wymaga ponownego sparowania wszystkich modułów w jednej sesji zbyt długa przerwa między dotykami powoduje, że moduł „zapomina" rozpoczętą procedurę.

Drugi scenariusz dotyczy obciążenia poniżej 3 watów. Nowoczesne żarówki LED pobierają z sieci tak mało, że elektroniczny moduł nie rozpoznaje obciążenia i wpada w tryb ochronny, migając zamiast świecić stabilnie. Rozwiązaniem jest równoległe wpięcie niewielkiego rezystora podtrzymującego albo wymiana żarówki na model pobierający minimum 3 W.

Trzeci problem pojawia się po zaniku napięcia w sieci niektóre moduły wymagają restartu parowania, bo energia w kondensatorze podtrzymującym rozładowuje się w ciągu kilku godzin. Procedura resetu polega na przytrzymaniu dotyku przez 10 sekund przy wyłączonym napięciu, a następnie jego włączeniu i ponownym sparowaniu całego łańcucha. Po takim restarcie wszystkie moduły wracają do ustawień fabrycznych i wymagają pełnej procedury jak przy pierwszej instalacji.

Jeżeli mimo poprawnego podłączenia jeden z modułów w łańcuchu nie reaguje na dotyk, przyczyną bywa uszkodzenie przewodu L1 albo L2 między punktami. Przerwa w obwodzie podrzędnym odcina informację o stanie pozostałych mechanizmów, przez co uszkodzony moduł działa jak pojedynczy włącznik lokalnie steruje swoją żarówką, ale nie komunikuje się z resztą. Próbnikiem napięcia zmierz ciągłość przewodów L1 i L2 między puszkami tam, gdzie próbnik pokaże brak sygnału, kryje się przerwa.

Piąta usterka dotyczy zasięgu radiowego. W mieszkaniu z grubymi ścianami nośnymi odległość między modułami przekracza fizyczny zasięg modułu radiowego, więc parowanie przebiega poprawnie w procedurze ręcznej, ale po zamknięciu puszek i tynków sygnał zanika. Pomaga przeniesienie jednego modułu bliżej lub zastosowanie wzmacniacza sygnału w puszce pośredniej.

Checklist przed zakupem i po montażu

• Pomiar puszki ⌀60 mm tylko taka jest kompatybilna z mechanizmem.
• Sprawdzenie liczby punktów sterowania (para schodowa + N krzyżowych).
• Dopasowanie koloru panelu szklanego do pozostałych elementów w ramce.
• Wyłączenie napięcia na rozdzielni przed każdą czynnością.
• Oznaczenie przewodów L, N, L1, L2 przed odkręceniem starego mechanizmu.
• Sprawdzenie ciągłości L1 i L2 po fizycznym podłączeniu.
• Procedura parowania w jednej sesji, bez kilkuminutowych przerw.
• Test z każdego punktu sterowania osobno.

Źródła danych technicznych: norma PN‑EN 60669‑1 (łączniki do stałych instalacji elektrycznych domowych), dyrektywa RoHS 2011/65/UE, dokumentacja techniczna producenta modułów dotykowych LIVOLO VL‑C701S, karty katalogowe producentów źródeł LED (Philips, Osram) w zakresie minimalnego obciążenia ściemniaczy i łączników elektronicznych.
