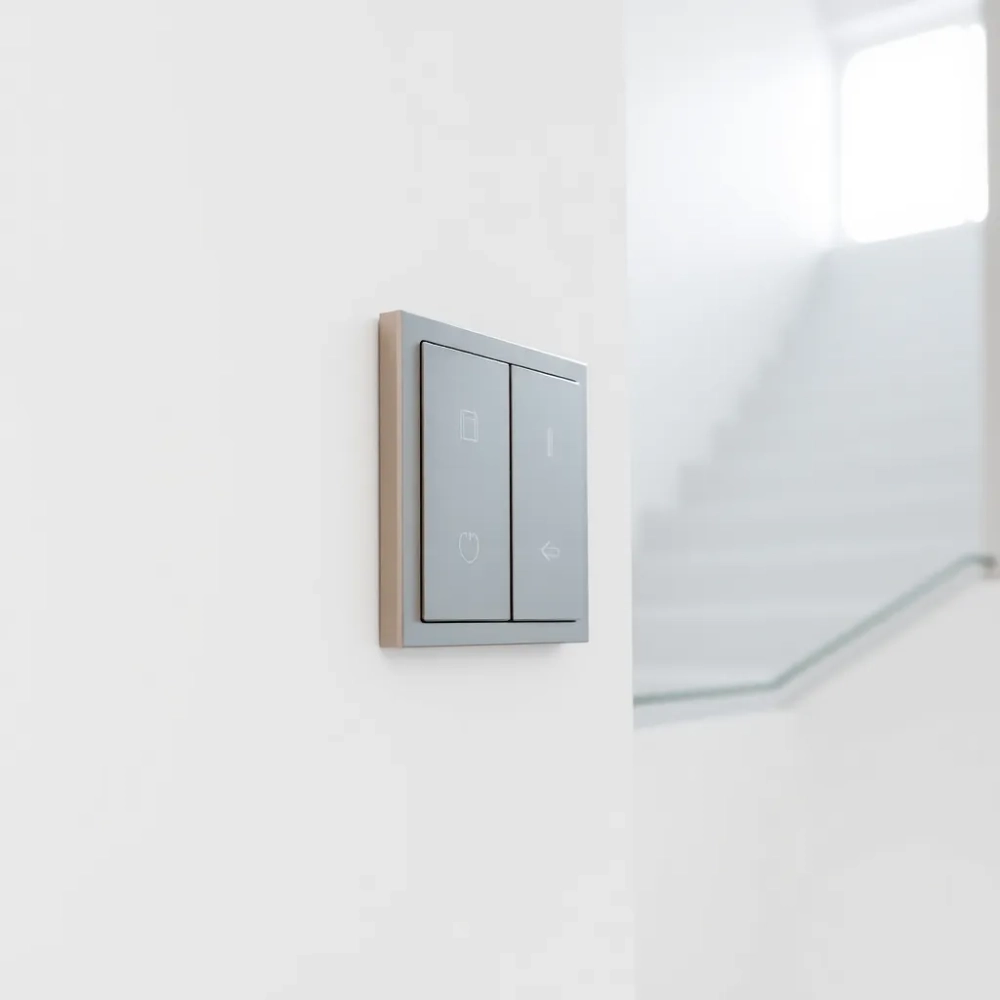

Włącznik dotykowy schodowy podwójny – koniec z ciemnym korytarzem

Wchodzisz wieczorem do długiego korytarza, zapalasz światło przy drzwiach, a gasząc je po drugiej stronie, już nie musisz wracać po omacku. Włącznik dotykowy schodowy podwójny obsługuje dwa niezależne obwody z wielu punktów, więc jedno dotknięcie przy wejściu budzi lampę sufitową, drugie włącza kinkiet, a po drodze wszystko da się wyłączyć z dowolnego miejsca. To rozwiązanie, które z pozoru wygląda jak designerski gadżet, a w praktyce rozwiązuje konkretny problem codziennej wygody i estetyki wnętrza. Poniżej znajdziesz pełne rozłożenie tematu na czynniki pierwsze: od schematu elektrycznego, przez kompatybilność żarówek, aż po realne scenariusze montażu w typowych mieszkaniach.

• Włącznik schodowo-krzyżowy do korytarza i na schody kiedy naprawdę go potrzebujesz
• Jak podłączyć dotykowy włącznik podwójny krok po kroku
• Podświetlenie LED, kolory stylowych paneli i kompatybilność z żarówkami
• Najczęstsze pytania o włącznik dotykowy schodowy podwójny

Włącznik schodowo-krzyżowy do korytarza i na schody kiedy naprawdę go potrzebujesz

Zwykły włącznik pojedynczy działa w układzie zamknij-otwórz między dwoma punktami. Schodowo-krzyżowy rozszerza tę logikę o trzeci, czwarty i piąty punkt, w których fizycznie zmieniasz kierunek obwodu elektrycznego. W wersji podwójnej każdy z tych punktów obsługuje jednocześnie dwa niezależne obwody, co pozwala jednym dotknięciem gasić lampę sufitową, a drugim zapalać listwę LED nad schodami.

Układ schodowo-krzyżowy staje się niezbędny w trzech sytuacjach. Pierwsza to długi korytarz z wejściem z jednej strony i sypialnią z drugiej, gdzie ciemność po drodze to realne ryzyko potknięcia. Druga to klatka schodowa, gdzie górny i dolny punkt sterowania muszą działać naprzemiennie bez blokowania się. Trzecia to sypialnia z przełączaniem światła głównego z obu stron łóżka, a przy okazji sterowanie osobnym kinkietem do czytania.

Mechanizm działania opiera się na zmianie kierunku przepływu prądu między przewodami komunikacyjnymi. Każdy włącznik schodowy ma trzy zaciski (L, L1, L2), a krzyżowy cztery (L1-L2 wchodzące, L1-L2 wychodzące). Dotykowy model nie zmienia tej fizyki, bo pod szklaną płytką kryje się klasyczny przekaźnik z układem scalonym, który reaguje na pojemność palca. Dotyk zastępuje klasyczną dźwignię, ale mostek elektryczny pozostaje identyczny jak w tradycyjnym osprzęcie.

Cechy szczególne modelu VL-C702S

Model VL-C702S łączy dwa niezależne kanały dotykowe w jednym panelu szklanym, więc zamiast dwóch oddzielnych puszek montujesz jeden podwójny moduł w standardowej puszce ⌀60 mm. Powierzchnia szkła hartowanego o grubości 4 mm jest odporna na zarysowania, a brak mechanicznych przycisków eliminuje problem zużytych sprężyn po 100 000 cykli. Każdy z dwóch kanałów ma własny przekaźnik o obciążalności do 1000 W na kanał, co wystarcza dla typowego oświetlenia LED, halogenowego i żarowego.

Komunikacja między punktami odbywa się przewodowo, a nie radiowo, co oznacza brak zakłóceń z sieci WiFi i brak konieczności parowania urządzeń w aplikacji. To duża zaleta przy montażu w starszych instalacjach, gdzie nie ma przewodu neutralnego w puszce. W takich przypadkach włącznik pobiera minimalny prąd sterujący przez żarówkę, dzięki czemu nie wymaga dodatkowego zasilania. Minimalne obciążenie obwodu wynosi 3 W na kanał, poniżej tej wartości panel może migotać.

Przewagą nad konkurencją jest zgodność z ramkami systemowymi innych producentów z serii LIVOLO, co pozwala zestawiać włączniki podwójne obok pojedynczych, gniazdek USB i ściemniaczy w jednej linii designerskiej. Brak konieczności kucia nowych puszek sprawia, że wymiana starego osprzętu na dotykowy zajmuje średnio 15 minut na punkt, łącznie z odłączeniem napięcia i podpięciem przewodów.

Jak podłączyć dotykowy włącznik podwójny krok po kroku

Instalacja w układzie schodowo-krzyżowym różni się od podłączenia pojedynczego włącznika, ponieważ między puszkami biegną przewody komunikacyjne (tzw. "piloty"), które przekazują informację o stanie obwodu. Poniższa instrukcja zakłada wyłączone napięcie w rozdzielni oraz sprawdzenie braku fazy próbnikiem.

Krok 1. Zidentyfikuj przewody w puszce: L (faza zasilająca), N (neutralny, opcjonalny), L1 i L2 (wyjścia do lamp). W układzie schodowo-krzyżowym między puszkami biegną dwa przewody pilotujące oznaczone jako C1 i C2 (lub travellers).

Krok 2. Podłącz przewód fazowy L do zacisku COM pierwszego kanału, a w puszce naprzeciwko połącz L1 z C1, L2 z C2. Ten sam schemat powtórz dla drugiego kanału, używając pary C3 i C4 dla drugiego obwodu.

Krok 3. Zamontuj włącznik w puszce, delikatnie odchylając sprężyny mocujące. Panel szklany nałóż na końcu, po ustabilizowaniu przewodów, żeby ich nie przycisnąć.

Krok 4. Włącz napięcie i dotknij obu pól dotykowych. Jeśli lampa reaguje niestabilnie, sprawdź minimalne obciążenie obwodu. Jeśli jeden kanał działa, a drugi nie, zamień miejscami przewody L1 i L2 w puszce końcowej.

Uwaga: Nie łącz włączników dotykowych LIVOLO z tradycyjnymi włącznikami schodowymi innych producentów. Różnica w logice przekaźników i pojemności pola dotyku może powodować samoczynne załączanie lamp lub brak reakcji na dotyk. Cały łańcuch musi być jednorodny technologicznie.

W układach wielopunktowych (powyżej trzech punktów sterowania) dodajesz włączniki krzyżowe między dwoma schodowymi. W modelu VL-C702S obsłużysz do pięciu punktów na jeden obwód, przy łącznej długości przewodów pilotujących do 30 m. Powyżej tej odległości mogą wystąpić spadki napięcia i niestabilna praca przekaźnika, bo sygnał sterujący w przewodach pilotujących zależy od różnicy potencjałów między C1 a C2.

Sprawdzenie poprawności montażu

Po podłączeniu wykonaj trzy testy. Pierwszy: dotknij obu pól jednocześnie. Lampy powinny reagować niezależnie, bez opóźnień. Drugi: wciśnij i przytrzymaj pole przez 3 sekundy, powinno przejść w tryb parowania (lampka LED zmieni kolor). Trzeci: sprawdź, czy panel świeci w ciemności delikatnym niebieskim lub czerwonym światłem, zależnie od pozycji włącznika.

Porada praktyczna: Jeśli w puszce brakuje przewodu neutralnego N, a używasz żarówek LED o mocy poniżej 5 W, dołącz do obwodu kondensator przeciwzakłóceniowy 0,47 µF 275 V AC równolegle do żarówki. Rozwiązuje to problem migotania w trybie OFF.

Podświetlenie LED, kolory stylowych paneli i kompatybilność z żarówkami

Podświetlenie pełni dwie funkcje: informuje o stanie włącznika i pomaga odnaleźć go w ciemności. Niebieska poświata oznacza tryb OFF (obwód rozwarty), a czerwona tryb ON (obwód zamknięty). Diody LED są zasilane przez ten sam układ scalony, który steruje przekaźnikiem, więc nie wymagają dodatkowego okablowania. W nocy natężenie podświetlenia wynosi około 0,2 cd, co wystarcza do lokalizacji panelu, ale nie razi po oczach.

Kompatybilność żarówek jest jednym z najczęstszych powodów reklamacji, dlatego producent podaje precyzyjne widełki mocy. Model VL-C702S obsługuje obciążenia rezystancyjne od 3 W do 1000 W na kanał, obciążenia indukcyjne (transformatory toroidalne) do 300 VA oraz pojemnościowe (stateczniki elektroniczne) do 200 µF. Żarówki LED 230 V o mocy 5-15 W działają bez zakłóceń, pod warunkiem że ich driver nie generuje impulsów zakłócających w paśmie 100 kHz.

Warianty kolorystyczne paneli

Każdy panel ma wymiary 80 × 80 mm (zewnętrzna ramka) i jest kompatybilny z ramkami systemowymi LIVOLO serii C7. Dzięki modułowej budowie możesz zestawić w jednej ramce włącznik podwójny obok pojedynczego, ściemniacza czy gniazdka USB, zachowując spójność linii wzorniczej.

Specyfikacja techniczna

Różnica cenowa między modelem podwójnym a pojedynczym wynika z podwojonej liczby przekaźników, układów dotykowych i diod podświetlających. Jeśli potrzebujesz sterować jednym obwodem z wielu punktów, wystarczy model C701S. Wariant C702S wybierz wtedy, gdy chcesz obsługiwać dwa niezależne światła (np. sufit + kinkiet) z tych samych punktów sterowania.

Najczęstsze pytania o włącznik dotykowy schodowy podwójny

Czy włącznik dotykowy podwójny działa z żarówkami LED?
Tak, pod warunkiem że moc pojedynczej żarówki lub sumaryczna moc opraw nie spada poniżej 3 W na kanał. Nowoczesne LED-y 7-12 W pracują stabilnie. Problemy pojawiają się przy żarówkach 1-2 W, gdzie układ sterujący traci minimalny prąd podtrzymujący i lampa migocze. W takich przypadkach do obwodu dodaje się kondensator 0,47 µF lub rezystor balastowy 10 kΩ równolegle do żarówki.

Ile włączników mogę połączyć w jednym obwodzie schodowo-krzyżowym?
Maksymalnie pięć sztuk na kanał, przy łącznej długości przewodów pilotujących do 30 m. Powyżej tej liczby różnica potencjałów między przewodami C1 i C2 staje się zbyt mała, by przekaźnik zareagował pewnie. W praktyce w mieszkaniach spotyka się układy dwu- i trzypunktowe, rzadziej cztero- czy pięciopunktowe, bo wymagają dodatkowych puszek i okablowania.

Czy pasuje do standardowej puszki elektrycznej?
Tak, model C702S montuje się w typowej puszce podtynkowej ⌀60 mm lub natynkowej z adapterem. Głębokość puszki powinna wynosić minimum 40 mm, żeby zmieścić przewody i mechanizm mocujący. W starszych budynkach z puszkami ⌀50 mm konieczna jest wymiana puszki na nowoczesną.

Czy mogę mieszać włącznik dotykowy z klasycznym schodowym?
Nie, w jednym obwodzie muszą pracować urządzenia tego samego typu. Różnice w budowie wewnętrznej (klasyczny ma mechaniczną dźwignię zmieniającą pozycję mostka, dotykowy steruje przekaźnikiem elektronicznym) prowadzą do niespójnego działania. Konsekwencją mogą być samoczynne załączenia lamp lub brak reakcji na dotyk w jednym z punktów.

Jak dobrać wariant kolorystyczny do wnętrza?
Biały i szary panel pasują do wnętrz z chłodną paletą barw (beton, stal, szkło). Czerń i złoto wprowadzają akcent w pomieszczeniach z ciepłymi tonacjami drewna, mosiądzu i skóry. W pomieszczeniach z intensywnymi kolorami ścian (np. butelkowa zieleń, granat) najlepiej sprawdza się czerń, bo nie konkuruje z paletą ściany.

Czy włącznik wymaga przewodu neutralnego N?
Nie jest wymagany, choć jego obecność poprawia stabilność działania przy bardzo niskich obciążeniach. Model VL-C702S pobiera prąd sterujący przez żarówkę (tzw. prąd upływu), dzięki czemu działa w instalacjach dwuprzewodowych bez N. Wartość tego prądu to około 0,3 mA, niewidoczna dla użytkownika, ale wystarczająca do podtrzymania układu scalonego.

Co zrobić, gdy panel nie reaguje na dotyk?
Sprawdź trzy rzeczy: czy napięcie w rozdzielni nie zostało wyłączone (podświetlenie LED zgaśnie), czy szkło nie jest pokryte warstwą tłuszczu lub wody (przetrzyj suchą ściereczką z mikrofibry), czy obciążenie obwodu mieści się w zakresie 3-1000 W. Jeśli problem nie ustępuje, sprawdź poprawność podłączenia przewodów C1 i C2 w puszkach.

Włącznik dotykowy schodowy podwójny to rozwiązanie dla tych, którzy cenią brak kompromisu między ergonomią a wzornictwem. Dwa niezależne obwody, do pięciu punktów sterowania, montaż w standardowej puszce i kompatybilność z ramkami systemowymi sprawiają, że wymiana starego osprzętu na panel szklany trwa krócej niż wybór koloru ścian. Dodaj do tego 100 000 cykli żywotności, certyfikat CE i RoHS oraz obsługę żarówek LED od 5 W w górę, a otrzymasz modernizację, która przetrwa kolejną dekadę bez konieczności wymiany.

Źródła danych i norm:
PN-EN 60669-1:2018 Łączniki do stałych instalacji elektrycznych domowych i podobnych. Wymagania ogólne.
Dyrektywa 2011/65/UE (RoHS) Ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.), §183-184 instalacja elektryczna.
Karty katalogowe producenta LIVOLO VL-C702S i VL-C701S (dostępne na stronie producenta pod adresem livolo.pl).
