Zawór mieszający do podłogówki: dobór, montaż, budowa

Wyobraź sobie, że kocioł dostarcza wodę o 70°C, a Twoja podłogówka potrzebuje zaledwie 35°C, by komfortowo grzać bez ryzyka pęknięć w posadzce. Zawór mieszający wkracza tu jak precyzyjny regulator, łącząc strumienie gorącej i powrotnej wody. Dowiesz się, jak działa ta kluczowa część, z czego się składa i jak ją zamontować, by system działał sprawnie latami, oszczędzając energię i zapewniając równomierne ciepło.

• Funkcja zaworu mieszającego w podłogówce
• Budowa zaworu mieszającego do podłogówki
• Typy zaworów mieszających: 2- i 3-drogowe
• Montaż zaworu mieszającego w rozdzielaczu
• Korzyści z zaworu mieszającego w podłogówce
• Błędy w doborze zaworu mieszającego
• Konserwacja zaworu mieszającego do podłogówki
• Pytania i odpowiedzi

Funkcja zaworu mieszającego w podłogówce

Zawór mieszający pełni rolę termicznego strażnika w instalacji podłogowego ogrzewania. Miesza on wodę o wysokiej temperaturze z kotła, zazwyczaj 50-90°C, z chłodniejszą wodą powrotną z pętli podłogowych. Dzięki temu na wyjściu uzyskuje optymalne 30-45°C, idealne dla delikatnych posadzek. Bez niego gorąca woda mogłaby spowodować nierównomierne nagrzewanie i deformacje materiałów wykończeniowych. Proces regulacji odbywa się automatycznie lub manualnie, dostosowując się do aktualnych potrzeb grzewczych.

Stabilna temperatura czynnika grzewczego oznacza równomierne rozprowadzanie ciepła po całej powierzchni podłogi. Zawór reaguje na zmiany ciśnienia i temperatury, minimalizując wahania, które mogłyby zakłócić komfort. W efekcie pomieszczenia nagrzewają się szybciej i bardziej przewidywalnie. To szczególnie ważne w domach z dużymi przeszkleniami lub zmiennym obciążeniem cieplnym. Funkcja ta chroni też pompę obiegową przed przeciążeniem nadmiernym przepływem.

W systemach z kotłami kondensacyjnymi zawór mieszający podnosi efektywność spalania. Utrzymując niską temperaturę w podłogówce, pozwala na pracę w trybie skraplania, co przekłada się na niższe rachunki. Integruje się z termostatami pokojowymi, umożliwiając precyzyjne sterowanie strefami. Bezpośrednio wpływa na żywotność rur i rozdzielaczy, redukując naprężenia termiczne.

Zobacz także: Jak długo wygrzewa się podłogówki? Czas i etapy

Budowa zaworu mieszającego do podłogówki

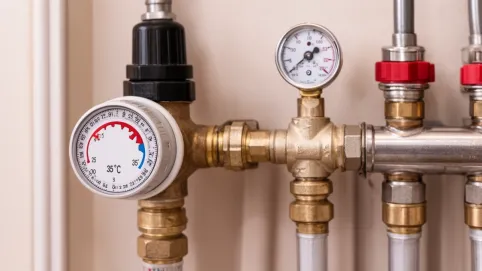

Korpus zaworu mieszającego wykonany jest zazwyczaj z mosiądzu lub żeliwa, odpornych na korozję i wysokie ciśnienia. W środku znajdziesz stożek lub płytkę regulującą proporcje mieszania strumieni. Serwomotor elektryczny lub głowica termostatyczna napędza mechanizm, reagując na sygnały z czujników. Bypass umożliwia cyrkulację w sytuacjach awaryjnych, a manometry mierzą ciśnienie na wejściu i wyjściu.

Elementy pomiarowe, jak termometry i manometry, są zintegrowane z obudową dla łatwego odczytu. Czujnik podłogowy lub kapilarny przekazuje dane o temperaturze powierzchni. Filtry siatkowe chronią przed zanieczyszczeniami z instalacji. Całość montuje się na rurach o średnicy DN20-DN40, w zależności od mocy systemu.

• Korpus główny: mosiężny, z gwintami wewnętrznymi
• Servomotor: 230V, z regulacją 0-10V
• Głowica termostatyczna: nastawna 20-60°C
• Manometry: 0-6 bar, glicerynowe
• Bypass: regulowany zawór kulowy

Konstrukcja modułowa ułatwia wymianę komponentów bez demontażu całej instalacji. Uszczelki EPDM zapewniają szczelność nawet po latach eksploatacji. W modelach zaawansowanych znajdziesz wyświetlacze LCD z diagnostyką błędów.

Zobacz także: Pompa do podłogówki: kluczowe cechy i dobór

Typy zaworów mieszających: 2- i 3-drogowe

Zawory 2-drogowe działają na zasadzie otwarcia lub zamknięcia dopływu gorącej wody, mieszając ją z powrotną poprzez bypass. Są prostsze w budowie, tańsze i wystarczające dla małych instalacji do 100 m². Stabilność temperatury jest dobra, ale przy dużych wahaniach obciążenia mogą wymagać częstszej korekty. Idealne dla systemów z jedną strefą grzewczą.

Zawory 3-drogowe oferują wyższą precyzję, rozdzielając strumienie na gorący, powrotny i mieszany. Regulują proporcje w pełnym zakresie, zapewniając stałą temperaturę niezależnie od przepływu. Lepsze do rozległych podłógówek z wieloma pętlami lub w budynkach o zmiennym zapotrzebowaniu cieplnym. Wymagają mocniejszej pompy obiegowej ze względu na opory hydrauliczne.

Wybór zależy od skali instalacji i budżetu. Hybrydowe modele łączą zalety obu typów z elektronicznym sterowaniem.

Montaż zaworu mieszającego w rozdzielaczu

Montaż zaczyna się od wyboru miejsca w szafie rozdzielczej, blisko pompy obiegowej. Podłącz zawór między dopływem z kotła a rozdzielaczem podłogowym, z powrotem równolegle. Użyj złączek gwintowanych z taśmą teflonową dla szczelności. Podłącz serwomotor do sterownika 230V i czujnik NTC do wejścia temperaturowego.

Kalibracja następuje po napełnieniu systemu wodą. Ustaw temperaturę docelową na głowicy lub sterowniku, obserwując manometry. Sprawdź przepływ na licznikach rozdzielacza, regulując pompa. Testuj przez 24h na różnych obciążeniach.

• Wyłącz kocioł i opróżnij instalację
• Zamocuj zawór pionowo, strzałką w kierunku przepływu
• Podłącz przewody sterujące (czerwony +, czarny -)
• Napełnij i odpowietrz system
• Kalibruj: 35°C na wyjściu przy 70°C na wejściu
• Sprawdź szczelność pod ciśnieniem 1,5 bara

W instalacjach z wieloma strefami montuj osobne zawory na grupę pętli. Zawsze uwzględnij spadek ciśnienia na 0,5-1 mbar.

Korzyści z zaworu mieszającego w podłogówce

Główna zaleta to ochrona posadzki przed przegrzaniem, co wydłuża żywotność parkietu czy paneli. Temperatura 30-45°C zapewnia komfort boso po podłodze bez ryzyka oparzeń. System pracuje ciszej, bez gwałtownych cykli grzewczych.

Oszczędność energii sięga 20-30%, bo kocioł nie musi przegrzewać wody niepotrzebnie. W kotłach kondensacyjnych zysk jest jeszcze większy dzięki niskim temperaturom powrotu. Krótszy czas rozruchu pomieszczeń zmniejsza straty cieplne.

Równomierne ciepło eliminuje zimne strefy, poprawiając mikroklimat. Dłuższa żywotność rur dzięki mniejszym naprężeniom termicznym. Łatwiejsza integracja z inteligentnym domem.

Błędy w doborze zaworu mieszającego

Najczęstszym błędem jest wybór zaworu o za małej przepustowości dla dużej powierzchni podłogówki. Dla 200 m² DN25 może nie wystarczyć, powodując spadek ciśnienia i nierówny obieg. Zawsze oblicz Kvs na podstawie przepływu w l/h.

Pomijanie mocy kotła prowadzi do niedopasowania. Kocioł 24 kW wymaga zaworu o odpowiedniej skali, inaczej regulacja będzie niestabilna. Brak uwzględnienia strat cieplnych na rurociągach zawyża nastawy.

Nieprawidłowy typ: 2-drogowy w wielostrefowej instalacji powoduje wahania temperatury między pętlami. Brak automatyki bez czujnika podłogowego naraża na przegrzanie. Ignorowanie spadku ciśnienia blokuje pompę.

Porada: symuluj dobór w programie hydraulicznym przed zakupem. Uwzględnij rozszerzalność wody i bufory ciepła.

Konserwacja zaworu mieszającego do podłogówki

Okresowe czyszczenie filtrów siatkowych zapobiega spadkowi przepływu. Wykręć korek co 6 miesięcy, wypłucz pod bieżącą wodą i sprawdź stan uszczelek. Nagromadzony osad z twardej wody skraca żywotność.

Kontroluj nastawy termostatyczne raz na sezon grzewczy. Porównaj odczyty manometrów z normami systemu. Testuj serwomotor ruchem ręcznym po odłączeniu zasilania.

• Czyszczenie filtrów: co 6 mies.
• Kalibracja temp.: co sezon
• Sprawdzenie uszczelek: rocznie
• Test automatyki: po burzach

Wymiana głowicy następuje po 5-7 latach, gdy reakcja spowalnia. Używaj smaru silikonowego do ruchomych części. Woda antyzamarzeniowa wymaga corocznej analizy składu.

Pytania i odpowiedzi

• Co to jest zawór mieszający do podłogówki i jak działa?

  Zawór mieszający reguluje temperaturę czynnika grzewczego w instalacji ogrzewania podłogowego. Miesza gorącą wodę z kotła (50-90°C) z chłodniejszą wodą powrotną, uzyskując optymalną temperaturę 30-45°C. Zapobiega przegrzaniu podłogi, chroniąc posadzki przed pękaniem i zapewniając równomierne rozprowadzanie ciepła.

• Jakie są główne typy zaworów mieszających do podłogówki?

  Podstawowe typy to zawór 2-drogowy (prostszy i tańszy, z mniejszą precyzją) oraz zawór 3-drogowy (precyzyjniejszy, z lepszą stabilnością temperatury). Oba składają się z korpusu zaworu, serwomotora lub głowicy termostatycznej, bypassu oraz manometrów do kontroli ciśnienia.

• Jak zamontować zawór mieszający w systemie podłogówki?

  Zawór montuje się w rozdzielaczu ogrzewania podłogowego, podłączając pompę obiegową i czujnik podłogowy dla automatyki. Wymaga kalibracji nastaw termostatycznych i podłączenia do kotła. Zaleca się konsultację z instalatorem, aby uniknąć błędów jak niewłaściwy dobór mocy.

• Jak dobrać i ile kosztuje zawór mieszający do podłogówki?

  Dobór zależy od mocy kotła i powierzchni podłogówki – unikaj za małego zaworu dla dużych instalacji. Koszt podstawowego modelu to 200-800 zł, plus instalacja 500-1500 zł. Zwrot inwestycji następuje w 2-3 lata dzięki oszczędnościom energii do 20-30% i dłuższej żywotności systemu.
