Zbrojenie płyty fundamentowej – jak zaprojektować w 2026?
Decyzja o wyborze płyty fundamentowej zamiast tradycyjnych ław to dopiero początek drogi prawdziwe wyzwanie zaczyna się przy projektowaniu zbrojenia, gdzie jeden błąd w obliczeniach może kosztować fortunę albo zniszczyć cały konstrukcję budynku. Jeśli stoisz przed projektem, w którym musisz pogodzić wymagania nośności z ograniczeniami gruntu i budżetu, wiesz zapewne, że internetowe poradniki podają zazwyczaj same ogólniki, a na konkretną odpowiedź czekasz czasem tygodniami. Ten artykuł idzie głębiej niż standardowe poradniki znajdziesz tu konkretne wartości obliczeniowe, mechanizmy działania zbrojenia w betonie oraz praktyczne wskazówki, które pozwolą Ci uniknąć kosztownych pomyłek jeszcze przed wylaniem pierwszego metra sześciennego betonu.
- Dobór stali zbrojeniowej średnica i rozstaw prętów
- Normy i wytyczne projektowe dla zbrojenia płyty fundamentowej
- Montaż zbrojenia płyty fundamentowej krok po kroku
- Najczęstsze błędy przy projektowaniu zbrojenia i jak ich unikać
- Zbrojenie płyty fundamentowej projekt Pytania i odpowiedzi
Dobór stali zbrojeniowej średnica i rozstaw prętów
Wybór średnicy prętów zbrojeniowych nie jest kwestią preferencji wynika wprost z obliczeń statycznych uwzględniających rodzaj gruntu, obciążenia stałe i użytkowe oraz geometrię płyty. Dla typowych budynków jednorodzinnych o rozpiętości do 10 metrów projektanci najczęściej sięgają po pręty fi 12 mm w dolnej siatce roboczej, natomiast górna siatka (tzw. przeciwskurczowa) pracuje z prętami fi 10 mm rozmieszczonymi gęściej niż dolna. Taka asymetria wynika z faktu, że podczas wiązania betonu wewnętrzne naprężenia rozwojowe powstają głównie w strefie górnej płyty, gdzie beton kurczy się najintensywniej stąd konieczność zbrojenia przeciwskurczowego o wyższym stopniu upakowania.
Rozstaw prętów w kierunku głównym (kierunek przenoszenia momentów zginających) regulują normy Eurocode 2, które dla płyt fundamentowych nakazują nie przekraczać odległości 150 mm między prętami roboczymi w strefie rozciąganej. W praktyce oznacza to, że przy użyciu prętów fi 12 mm rozstaw wynosi zazwyczaj 100-125 mm w osiach prętów wartość ta zapewnia współpracę betonu i stali również przy zarysowaniu konstrukcji, ponieważ odległość między prętami nie przekracza wtedy trzech średnic zbrojenia. Przekroczenie tego limitu skutkuje zarysowaniem płyty w strefach międzyprętowych, co drastycznie obniża sztywność i szczelność konstrukcji.
Pręty nośne układa się zazwyczaj prostopadle do dłuższego boku płyty, ponieważ moment zginający osiąga maksimum właśnie w tym kierunku jest to naturalna konsekwencja rozkładu reakcji podłoża, gdzie grunt pod centralną częścią płyty pracuje najintensywniej. Kierunek pomocniczy (rozstawiony co 150-200 mm) pełni funkcję konstrukcyjną rozkłada lokalne obciążenia punktowe, na przykład od słupów lub ścian działowych, na większą powierzchnię dolnej siatki. W przypadku budynków z podpiwniczeniem lub garażem warto zwiększyć gęstość zbrojenia przy krawędziach płyty, gdzie koncentracja naprężeń ścinających wymusza dodatkowe strzemiona lub krzyżowe pręty rozdzielcze.
Dowiedz się więcej o Zbrojenie Narożników Ław Fundamentowych

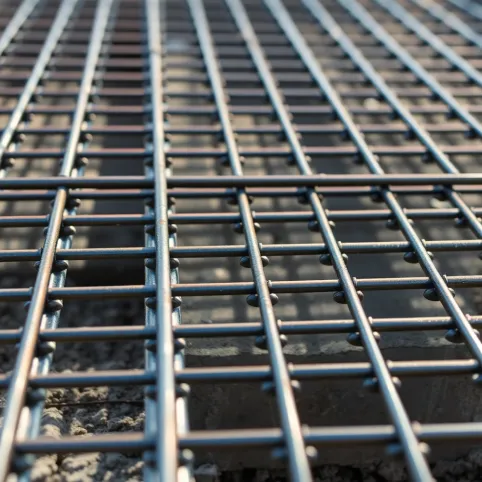

Zastosowanie mat zbrojeniowych prefabrykowanych (siatka zbrojeniowa typu B500SP o oczkach 150×150 mm) znacząco przyspiesza prace montażowe i zapewnia powtarzalność jakości, jednak nie sprawdza się w każdej sytuacji. W miejscach, gdzie pręty muszą omijać przepusty instalacyjne lub filary, gięcie mat na budowie jest kłopotliwe wtedy lepiej sprawdzają się pręty gięte na wymiar dostarczane przez hutę. Koszt mat zbrojeniowych wynosi około 180-250 PLN/m² (cena zależy od grubości drutu), podczas gdy pręty indywidualne z robocizną gięcia kosztują 120-180 PLN/m², lecz wymagają większego nakładu pracy przy układaniu.
| Typ zbrojenia | Średnica prętów | Rozstaw | Cena orientacyjna (PLN/m²) | Zastosowanie |
|---|---|---|---|---|
| Siatka prefabrykowana B500SP | fi 6-8 mm | 150 × 150 mm | 180-250 PLN/m² | Strefy o równomiernym obciążeniu |
| Pręty rozdzielcze fi 10 | fi 10 mm | 200 mm | 90-120 PLN/m² | Dolna i górna siatka pomocnicza |
| Pręty nośne fi 12 | fi 12 mm | 100-125 mm | 140-180 PLN/m² | Strefa rozciągana, krawędzie płyty |
| Zbrojenie dodatkowe fi 16 | fi 16 mm | indywidualnie | 200-280 PLN/m² | Miejsca koncentracji obciążeń |
Minimalna otulina zbrojenia (odległość od powierzchni pręta do zewnętrznej krawędzi betonu) wynosi dla płyt fundamentowych 35 mm zgodnie z normą PN-EN 1992-1-1 jest to wartość niepodlegająca negocjacji, ponieważ otulina chroni stal przed korozją i zapewnia przyczepność pręta do betonu. Zbyt mała otulina powoduje, że dwutlenek węgla i wilgoć docierają do stali w ciągu kilku lat, inicjując proces rdzenia, który stopniowo redukuje przekrój nośny zbrojenia fizycznie osłabiając całą konstrukcję mimo pozornie prawidłowego projektu.
Normy i wytyczne projektowe dla zbrojenia płyty fundamentowej
Projektowanie zbrojenia płyty fundamentowej wymaga znajomości kilku norm jednocześnie, a podstawową z nich jest Eurocode 2 (PN-EN 1992-1-1:2008), który definiuje zarówno metody obliczeń stanów granicznych nośności, jak i użytkowalności. W polskim kontekście należy stosować alsoZałącznik Krajowy do EC2, który precyzuje wartości cząstkowych współczynników bezpieczeństwa dla materiałów dla stali zbrojeniowej współczynnik gamma S wynosi 1,15, a dla betonu gamma C to 1,5. Te wartości mają bezpośrednie przełożenie na wyniki obliczeń, ponieważ każdy błąd w ich zastosowaniu skutkuje niedowymiarowaniem lub przwymiarowaniem konstrukcji.
Zobacz także Zbrojenie Płyty Fundamentowej
Obliczenia zbrojenia wykonuje się metoda stanów granicznych (SLU), gdzie sprawdza się zarówno nośność na zginanie, jak i nośność na ścinanie wzdłuż krawędzi podporowych. Dla płyt fundamentowych krytyczna jest nośność na przebicie normy nakazują sprawdzenie jej w odległości 2d od obrysu obciążonego obszaru (gdzie d to efektywna wysokość użyteczna przekroju). Jeśli płyta przenosi znaczne obciążenia skupione, na przykład od słupów nośnych, konieczne może być zastosowanie zbrojenia na przebicie lub zwiększenie grubości płyty w strefiearoundaround podporowej.
Grubość płyty fundamentowej zależy bezpośrednio od nośności gruntu i wynosi zazwyczaj od 25 do 50 cm w zależności od typu budynku i warunków posadowienia. Przygrunt o nośności dopuszczalnej powyżej 200 kPa można projektować cieńsze płyty (25-30 cm), podczas gdy na gruntach słabszych (100-150 kPa) grubość musi wzrosnąć do 40-50 cm, aby rozłożyć naciski na większą powierzchnię i zmniejszyć osiadanie różnicowe. To właśnie dlatego badanie geotechniczne gruntu jest absolutnie niezbędne przed przystąpieniem do projektowania bez niego projektant pracuje w ciemności.
Nowoczesne podejście do projektowania płyt fundamentowych uwzględnia also współpracę konstrukcji z izolacją termiczną, co wymaga integracji wymagań normy PN-EN 12831 (obciążenie cieplne budynku) z wytycznymi projektu płyty. Warstwa ocieplenia pod płytą (styropian EPS 100 o grubości 15-20 cm) zmienia rozkład temperatury w betonie, co ma znaczenie dla projektowania zbrojenia przeciwskurczowego chłodniejszy beton w strefie dolnej kurczy się mniej intensywnie, a górna część płyty pozostaje cieplejsza, co może prowadzić do odwrócenia kierunku naprężeń wewnętrznych w porównaniu z tradycyjnym rozwiązaniem.
Zobacz Zbrojenie Płyty Fundamentowej Rysunek
Wymagane dokumenty projektowe
Projekt zbrojenia płyty fundamentowej musi zawierać: plan zbrojenia górnego i dolnego w skali 1:50, przekroje charakterystyczne z oznaczeniem średnic i rozstawów prętów, specyfikację materiałową z klasą betonu (minimum C25/30 dla płyt fundamentowych), wykaz otulenia, zestawienie ilości stali zbrojeniowej oraz notę obliczeniową z wynikami analizy statyczno-wytrzymałościowej. Bez tych dokumentów inspektor nadzoru budowlanego nie wyda pozwolenia na kontynuowanie robót.
Klasy betonu a trwałość konstrukcji
Dla płyt fundamentowych stosuje się beton klasy minimum C25/30 (wytrzymałość charakterystyczna na ściskanie fck = 25 MPa), a dla budynków o podwyższonych wymaganiach eksploatacyjnych zaleca się C30/37. Wytrzymałość na zginanie fctm rośnie wolniej niż ściskanie dla C25/30 wynosi około 2,6 MPa, co determinuje minimalne zbrojenie na zarysowanie na poziomie około 0,0013 · b · d (gdzie b to szerokość przekroju, d wysokość użyteczna). Betony wyższych klas oferują lepszą szczelność (współczynnik w/c poniżej 0,55), co znacząco wydłuża żywotność konstrukcji w kontakcie z wodą gruntową.
Projektując zbrojenie, należy also uwzględnić warunki środowiskowe według normy PN-EN 206, która klasyfikuje środowisko ekspozycji dla gruntów wilgotnych z siarczanami stosuje się beton o obniżonej zawartości cyklu C3A, podczas gdy w rejonach nych (zasolone wody gruntowe) wymagana jest klasa ekspozycji XD3 lub XS3. Niezastosowanie się do tych wymagań skutkuje przyspieszoną degradacją betonu korozja chemiczna niszczy matrycę cementową, a w konsekwencji nawet najlepiej zaprojektowane zbrojenie traci nośność w ciągu 20-30 lat.
Montaż zbrojenia płyty fundamentowej krok po kroku

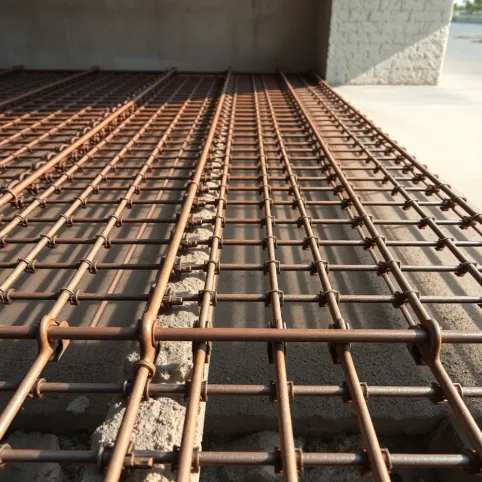

Prace zbrojarskie rozpoczynają się po wykonaniu podsypki piaskowo-żwirowej i izolacji przeciwwilgociowej, ale przed wylaniem betonu konieczne jest zabezpieczenie zbrojenia przed kontaktem z ziemią stąd każdy pręt nośny musi leżeć na dystansownikach (stalowych lub betonowych) o wysokości minimum 35 mm, ponieważ sama otulina nie wystarczy, jeśli stal bezpośrednio styka się z wilgotnym gruntem. Dystansowniki rozmieszcza się w siatce co 100-120 cm w obu kierunkach zbyt rzadkie ich ustawienie powoduje ugięcie dolnej siatki pod ciężarem betonu, co zmniejsza efektywną grubość płyty i obniża nośność.
Układanie prętów nośnych dolnych rozpoczyna się od krawędzi płyty, gdzie rozstaw bywa gęstszy (nawet 100 mm) ze względu na podwyższone momenty przy podporze. Pręty prowadzi się na zakład minimalna długość zakładu wynosi 40-krotność średnicy pręta dla stali B500SP (norma PN-EN 1992-1-1), co przy fi 12 oznacza zakład minimum 480 mm. Zbyt krótki zakład skutkuje przemieszczeniem prętów podczas betonowania i utratą ciągłości zbrojenia w strefie rozciąganej mechanizm jest prosty: beton nie może przenieść rozciągania, więc całe obciążenie musi przejąć stal, a ta przekazuje je przez tarcie na drugi pręt. Bez wystarczającej długości zakładu to tarcie jest zbyt słabe.
Pręty rozdzielcze montuje się prostopadle do nośnych, rozmieszczając je w rozstawie co 150-200 mm nie są one wymagane przez normę wprost, ale pełnią kluczową funkcję konstrukcyjną, rozkładając lokalne obciążenia na większą powierzchnię dolnej siatki. Wszystkie skrzyżowania prętów muszą być związane drutem wiązałkowym (minimum 1,2 mm średnicy), ponieważ same leżenie prętów na sobie nie zapewnia współpracy konstrukcyjnej podczas wibrowania betonu mieszanka płynna wywiera ciśnienie na pręty, które bez zamocowania przesuwają się chaotycznie, tworząc niejednorodne pole naprężeń wewnątrz płyty.
Górna siatka zbrojeniowa wymaga zamontowania na podporach o wysokości równej projektowanej grubości płyty minus otulina górna jest to technicznie trudniejsze niż montaż dolnej siatki, ponieważ górne pręty pracują na rozciąganie wywołane skurczem betonu, a nie na obciążenie użytkowe. W praktyce stosuje się krzesła zbrojeniowe (stalowe podpory w kształcie odwróconej litery U), które utrzymują górną siatkę w pozycji podczas całego procesu betonowania. Ich rozstaw nie może przekraczać 100 cm, aby ugięcie górnej siatki pod ciężarem pracownika lub wibratora nie przekroczyło 20 mm każde większe przemieszczenie oznacza zbyt małą otulinę górną i ryzyko korozji.
Przed zamówieniem stali zbrojeniowej wykonaj dokładną inwentaryzację wymiarów płyty i przeanalizuj trasy przebiegu prętów pod kątem kolizji z planowanymi instalacjami otwory pod rury CO czy kanalizację wykonuje się przed betonowaniem, a nie po, ponieważ przebicie gotowej płyty fundamentowej jest koszmarem technicznym i prawnym. Zmiana projektu na etapie wykonawczym kosztuje 200-500 PLN za każdy przebieg instalacji, ale zdecydowanie mniej niż naprawa zarysowanej płyty po fakcie.
Zbrojenie przy krawędziach płyty wymaga specjalnego traktowania ze względu na koncentrację naprężeń ścinających w strefie przylegającej doław fundamentowych lub ścian zewnętrznych. W tym celu montuje się pręty strzemionowe lub dodatkowe pręty ukośne (fi 12 mm pod kątem 45°) wbijane w podłoże, które przejmują naprężenia skierowane pod kątem i odciążają dolną siatkę w newralgicznych punktach. Brak tego zbrojenia skutkuje ukośnymi rysami na powierzchni płyty w odległości 30-50 cm od krawędzi są to rysy przebicia, które świadczą o niewystarczającej nośności na ścinanie w strefie podporowej.
Kontrola jakości przed betonowaniem obejmuje pomiar otuliny przy użyciu urządzeniaCovermeter (wykrywacz metalu), który wskazuje rzeczywistą odległość prętów od powierzchni betonu. Dopuszczalne odchyłki wynoszą -5 mm względem wartości projektowej, przy czym norma PN-EN 1370 dopuszcza maksymalnie 5% takich odchyłek w całej badanej powierzchni płyty. Przed zamówieniem betony należy also sprawdzić szczelność zbrojenia każda przerwa w ciągłości zbrojenia (niezwiązany zakład, brakujący pręt) wymaga natychmiastowej korekty, ponieważ po zalaniu płyty nie ma już do niego dostępu.
Najczęstsze błędy przy projektowaniu zbrojenia i jak ich unikać
Pierwszym i najczęściej spotykanym błędem jest niedoszacowanie obciążeń użytkowych inwestorzy często podają przybliżoną wagę wyposażenia, mebli i instalacji, podczas gdy normy projektowe nakazują uwzględniać obciążenie reaktualne (zmienne) o wartości minimum 1,5 kN/m² dla budynków mieszkalnych. W praktyce oznacza to, że płyta projektowana na podstawie zaniżonych obciążeń będzie pracować blisko stanów granicznych już przy normalnym użytkowaniu, a każde dodatkowe obciążenie (np. wanna wypełniona wodą, ciężki regał z książkami) może przekroczyć nośność. Unikanie tego błędu wymaga każdorazowej weryfikacji obciążeń z inwestorem przed rozpoczęciem obliczeń.
Drugim poważnym błędem jest ignorowanie warunków gruntowych projektowanie płyty fundamentowej bez badań geotechnicznych to jak leczenie choroby bez diagnozy. Grunty organiczne, namywy i grunty sypkie wymagają całkowicie odmiennego podejścia niż gliny czy piaski zagęszczone. Na gruntach słabych konieczne jest albo wzmocnienie podłoża (np. metoda wgłębna wymiana gruntu na 50-80 cm), albo zwiększenie grubości płyty i gęstości zbrojenia, albo zastosowanie systemu płyta fundamentowa z prętami talerzowymi (tzw. płytawzmocniona), która przenosi obciążenia na głębsze warstwy nośne. Bez tej analizy projekt jest z definicji niekompletny.
Trzecim błędem jest niewłaściwe zakotwienie prętów przy krawędziach projektanci czasem zapominają, że pręt zbrojeniowy musi mieć wystarczającą długość zakotwienia, aby siły rozciągające mogły być przeniesione na beton. W strefie podporowej, gdzie moment zginający osiąga maksimum, pręt powinien być przedłużony co najmniej o długość zakotwienia obliczoną według wzorów z EC2 (dla B500SP i betony C25/30 jest to minimum 40-fi), a nie urywać się dokładnie na krawędzi płyty. Skrócenie zakotwienia poniżej wartości normowej skutkuje zarysowaniem i rozszerzaniem się rys w kierunku krawędzi, co prowadzi do degradacji konstrukcji w ciągu kilku lat.
Częstym niedopatrzeniem jest also brak projektu dylatacji płyta fundamentowa pracuje w zmiennych warunkach temperaturowych i wilgotnościowych, co powoduje jej rozszerzanie i kurczenie się. Bez odpowiednio zaprojektowanych szczelin dylatacyjnych (co 25-40 m w zależności od grubości płyty i warunków klimatycznych) naprężenia termiczne kumulują się w strukturze, prowadząc do niekontrolowanego spękania. Szczeliny te projektuje się jako przerwy w zbrojeniu stal nie przenosi rozciągania w miejscu dylatacji, więc rysa występuje w kontrolowanym miejscu, a nie chaotycznie po całej powierzchni płyty.
Zapomnienie o hydroizolacji w projekcie to błąd, który ujawnia się dopiero po latach woda gruntowa przenikająca przez kapilarne pory betonu dociera do zbrojenia, inicjując korozję, która może zniszczyć nośność konstrukcji w ciągu 15-20 lat. Projekt hydroizolacji musi być integralną częścią projektu płyty fundamentowej, a nie późniejszym dodatkiem izolacja pionowa (bitumiczna masa KMB lub papa termozgrzewalna) musi być połączona z izolacją poziomą pod płytą, tworząc szczelną barierę dla wody gruntowej.
Unikanie błędów wymaga systematycznego podejścia: najpierw badanie geotechniczne gruntu, potem analiza obciążeń, następnie obliczenia statyczno-wytrzymałościowe zgodnie z EC2, dopiero potem projekt zbrojenia i izolacji. Każdy etap musi być udokumentowany i zweryfikowany brak któregokolwiek ogniwa tej procedury to otwarta droga do problemów konstrukcyjnych w przyszłości. Warto also zlecać niezależną weryfikację projektu przez uprawnionego inżyniera, który nie był autorem dokumentacji druga para oczu wyłapa błędy, których autor może nie zauważyć.
Ostatnią grupą błędów są błędy wykonawcze niewynikające z projektu, ale mogące zniweczyć nawet idealnie zaprojektowaną płytę: zbyt wczesne usuwanie deskowania (beton C25/30 osiąga 70% wytrzymałości dopiero po 7 dniach przy temperaturze powyżej 20°C), niewłaściwe pielęgnowanie świeżego betonu (brak kurtyny wodnej powoduje szybki odwodnienie powierzchni i karbonatyzację), wibrowanie zbyt intensywne (powoduje segregację mieszanki i spływ zaczynu). Te czynniki są tak samo istotne jak sam projekt, ponieważ beton osiąga projektowaną wytrzymałość tylko w optymalnych warunkach dojrzewania odstępstwo od nich skutkuje wartościami fck niższymi o 10-20% względem wartości nominalnej, co bezpośrednio wpływa na nośność.
Zbrojenie płyty fundamentowej projekt to zadanie wymagające precyzji na każdym etapie od badań gruntu przez obliczenia statyczne aż po prace wykonawcze na placu budowy. Każdy element tej układanki musi być prawidłowo zaprojektowany i wykonany, aby finalna konstrukcja służyła przez pokolenia bez niespodziewanych problemów. Jeśli stoisz przed decyzją o wyborze rozwiązania posadowienia dla swojego projektu i chcesz mieć pewność, że żaden szczegół nie umknie uwadze rozważ konsultację z inżynierem posiadającym uprawnienia budowlane w specjalności konstrukcyjno-budowlanej, który przeanalizuje Twój przypadek indywidualnie i dobierze optymalny wariant zbrojenia do warunków panujących na Twojej działce.
Zbrojenie płyty fundamentowej projekt Pytania i odpowiedzi
Co to jest płyta fundamentowa i czym różni się od tradycyjnych ław fundamentowych?
Płyta fundamentowa to monolityczna, żelbetowa konstrukcja, która łączy funkcję fundamentu, izolacji termicznej oraz posadzki. W odróżnieniu od ław fundamentowych, gdzie każdy element pełni oddzielną rolę, płyta tworzy jednolitą powierzchnię nośną, co pozwala na skrócenie czasu budowy i poprawę efektywności energetycznej budynku.
Jakie są podstawowe zasady rozmieszczania prętów zbrojeniowych w płycie fundamentowej?
Pręty zbrojeniowe rozmieszcza się w dwóch kierunkach, tworząc siatkę o regularnych oczkach. Dolna warstwa zbrojenia układana jest na dystansach, natomiast górna warstwa osadzana jest po ułożeniu betonu wstępnego. Odległość między prętami oraz ich średnica są dobierane na podstawie obliczeń statycznych, przy czym typowe rozstawy wynoszą 15-20 cm, a średnice prętów zaczynają się od 10 mm.
Jaka klasa betonu jest zalecana do wykonania płyty fundamentowej?
Do płyt fundamentowych zaleca się beton klasy C25/30 lub wyższej, charakteryzujący się minimalną wytrzymałością na ściskanie 25 MPa po 28 dniach. Wyższa klasa, np. C30/37, zapewnia lepszą szczelność i odporność na działanie wody, co jest istotne w przypadku izolacji termicznej wbudowanej w płytę.
Czy można stosować włókna zbrojeniowe jako alternatywę dla tradycyjnego zbrojenia stalowego?
Tak, włókna stalowe lub polipropylenowe mogą być dodawane do mieszanki betonowej jako uzupełnienie zbrojenia tradycyjnego. Włókna poprawiają odporność na skurcz i zwiększają ciągliwość betonu, jednak nie zastępują w pełni prętów zbrojeniowych w miejscach wysokich naprężeń. Dlatego w projektach obejmujących płyty fundamentowe stosuje się kombinację obu rozwiązań.
Jakie etapy wykonawcze należy uwzględnić przy budowie płyty fundamentowej?
Proces wykonawczy obejmuje: 1) wykonanie wykopu i wyrównanie terenu, 2) ułożenie warstwy podsypkowej z piasku lub żwiru, 3) montaż izolacji termicznej (np. płyty XPS), 4) ułożenie zbrojenia dolnego i górnego zgodnie z projektem, 5) wylanie betonu i jego wibrowanie, 6) pielęgnację betonu przez co najmniej 7 dni, 7) wykonanie hydroizolacji powierzchniowej.
Ile kosztuje wykonanie płyty fundamentowej w porównaniu z ławami fundamentowymi?
Koszt płyty fundamentowej jest zwykle wyższy o około 10-20 % w porównaniu z tradycyjnymi ławami fundamentowymi, lecz uwzględniając oszczędności wynikające z braku dodatkowych warstw izolacyjnych oraz krótszy czas realizacji, całkowity koszt inwestycji może być porównywalny lub nawet niższy. Dokładna analiza kosztów powinna uwzględniać lokalne ceny materiałów i robocizny.
