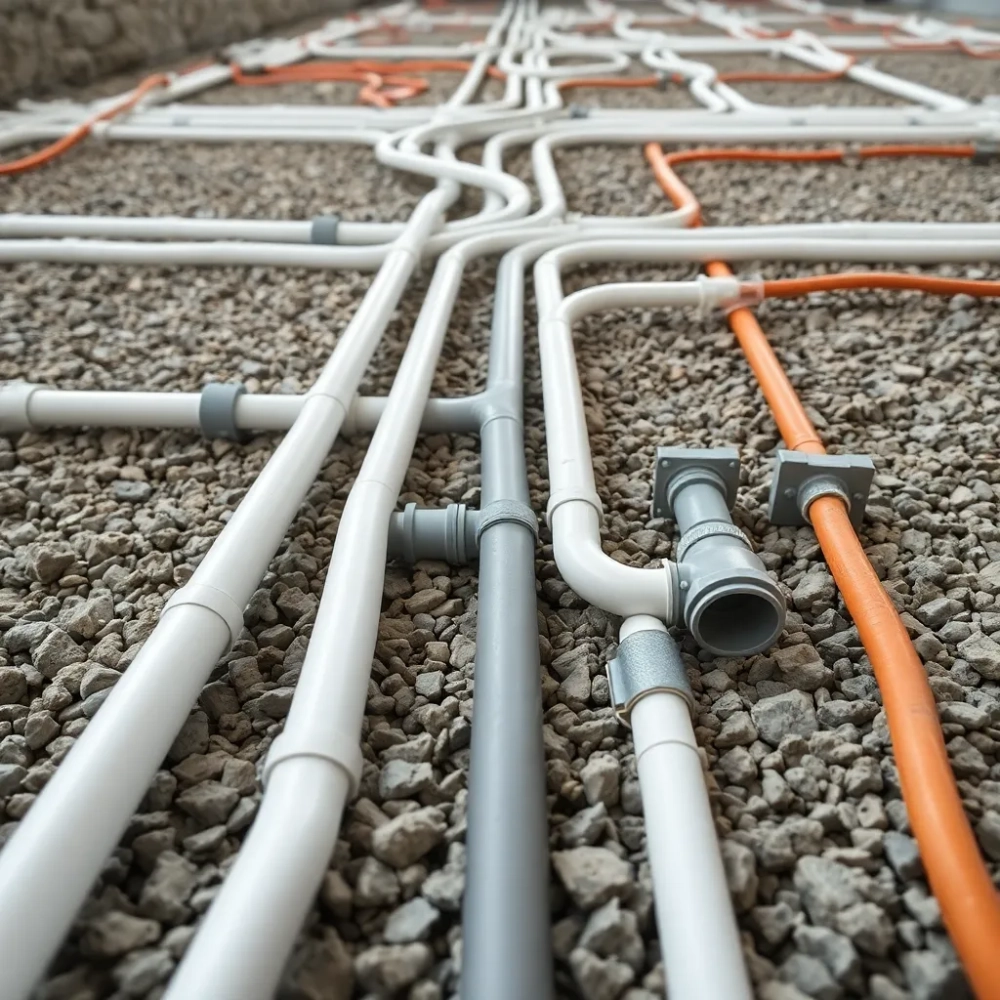

Stalowe instalacje w płycie fundamentowej – praktyczny przewodnik

Planowanie instalacji w płycie fundamentowej potrafi przysporzyć nieprzespanych nocy każdemu inwestorowi stojącemu przed budową domu na trudnym gruncie. Wątpliwości dotyczące tego, czy rury przeżyją dziesięciolecia pod tonami betonu, czy izolacja termiczna faktycznie ochroni przed zimnem od spodu to realne obawy, które dzielą doświadczonych wykonawców. W tym tekście znajdziesz konkretne rozwiązania techniczne, które stosują profesjonalne ekipy budowlane, aby instalacje wbudowane w płytę fundamentową działały bezawaryjnie przez pokolenia.

• Stalowe osłony i peszle w instalacjach płyty fundamentowej
• Montaż stalowych rur wodno‑kanalizacyjnych w płycie fundamentowej
• Integracja stalowego ogrzewania podłogowego w płycie fundamentowej
• Instalacje w płycie fundamentowej pytania i odpowiedzi

Stalowe osłony i peszle w instalacjach płyty fundamentowej

Prawidłowo dobrane osłony stalowe stanowią pierwszą linię obrony przed korozją i uszkodzeniami mechanicznymi wszystkich przewodów układanych w płycie fundamentowej. Rdza atakuje metal tam, gdzie wilgoć z gruntu ma bezpośredni dostęp a w płycie fundamentowej wilgoć kapilarna potrafi wnikać przez mikroszczeliny przez dziesięciolecia. Stalowe peszle o ściankach grubości minimum 2 mm skutecznie blokują ten proces, tworząc szczelną barierę między agresywnym środowiskiem gruntowym a delikatnymi rurami wodociągowymi czy kablami elektrycznymi. Warto przy tym pamiętać, że sama obecność peszla to dopiero początek liczy się jakość wykonania połączeń między odcinkami, które należy zespawać lub łączyć mufami gwintowanymi z uszczelkami silikonowymi. Tylko ciągła, szczelna osłona spełni swoją funkcję przez cały okres użytkowania budynku.

Układanie peszli wymaga zachowania minimalnych odległości między przewodami różnego typu normy budowlane nakazują minimum 30 cm separation między rurami wodociągowymi a przewodami elektrycznymi, co zapobiega przenoszeniu drgań i ewentualnemu uszkodzeniu izolacji przewodów podczas późniejszej eksploatacji. Równolegle biegnące peszle muszą być od siebie oddalone o minimum 15 cm, aby umożliwić swobodny przepływ betonu podczas zalewania i wyeliminować ryzyko tworzenia się pustek powietrznych wokół osłon. Te wymagania wynikają bezpośrednio z zapisów normy PN-EN 1992-1-1, która precyzyjnie określa warunki otulenia elementów stalowych w betonie. Praktycznym rozwiązaniem jest oznaczenie każdego peszla etykietą zawierającą informację o typie instalacji elektryczna, wodna, gazowa co znacząco ułatwia późniejsze prace wykończeniowe i serwisowe.

Gięcie peszli stalowych wymaga zastosowania odpowiednich promieni gięcia, które nie powodują odkształceń ścianek ani spłaszczenia przekroju. Przy zastosowaniu rur stalowych giętych na zimno promień wewnętrzny gięcia musi wynosić minimum trzykrotność średnicy zewnętrznej rury w przeciwnym razie powstają naprężenia skracające żywotność osłony. Wykonawcy stosujący giętarki elektryczne z programowalnym dociskiem uzyskują powtarzalność wymiarów, co ma kluczowe znaczenie przy długich trasach przebiegających przez cały obrys budynku. Podczas gięcia należy unikać miejsc w pobliżu połączeń spawanych czy gwintowanych, które stanowią naturalne punkty osłabienia . Optymalnie jest planować trasę tak, aby wszystkie zmiany kierunku wykonywać na prostych odcinkach, a połączenia umieszczać w dostępnych rewizjach technicznych.

Przeczytaj również o Instalacja Wodna W Płycie Fundamentowej

Ochrona antykorozyjna peszli stalowych obejmuje zarówno powłokę zewnętrzną, jak i wewnętrzną ta druga zapobiega korozji od strony ewentualnego skraplania pary wodnej wewnątrz osłony. Cynkowanie ogniowe metodąSendzimira zapewnia przyczepność powłoki na poziomie minimum 350 g/m² po obu stronach ścianki, co przekłada się na trwałość przekraczającą 50 lat w typowych warunkach gruntowych. Alternatywą dla mniej wymagających zastosowań są peszle PVC lub HDPE, które same w sobie nie korodują, lecz nie oferują równie wysokiej odporności na obciążenia mechaniczne. Przy wyborze materiału osłony warto skonsultować się z projektantem instalacji, który na podstawie badań gruntu i głębokości posadowienia określi optymalne rozwiązanie dla konkretnej lokalizacji. Pamiętaj, że oszczędność na tym etapie może kosztować fortunę przy ewentualnym przecieku po latach.

Montaż stalowych rur wodno‑kanalizacyjnych w płycie fundamentowej

Rury wodociągowe układane w płycie fundamentowej muszą zostać zabezpieczone przed dwoma rodzajami zagrożeń: uszkodzeniami mechanicznymi podczas betonowania oraz korozją elektrochemiczną wynikającą z kontaktu z wilgotnym betonem i agresywnymi składnikami gleby. Stal ocynkowana, przez dekady standard w polskim budownictwie, ustępuje dziś miejsca rurom PE-HD (polietylen wysokiej gęstości) i PP (polipropylen), które oferują porównywalną wytrzymałość przy znacznie niższej masie i prostszym montażu. Rury PE-HD zachowują elastyczność w szerokim zakresie temperatur, co eliminuje ryzyko pęknięć przy przemarzaniu gruntu problem, który dotyka sztywnych podejść stalowych w starszych instalacjach. Przy układaniu należy przewidzieć kompensację wydłużeń liniowych, wynoszącą około 0,2 mm na metr bieżący przy każdej zmianie temperatury o 10°C.

Przed rozpoczęciem układania rur wodociągowych ekipa musi dokładnie zaplanować trasę na podstawie projektu architektonicznego, uwzględniając lokalizację punktów czerpalnych, przyborów sanitarnych i pionów kanalizacyjnych. Rury doprowadzające wodę do punktów poboru prowadzi się zazwyczaj w warstwie chudego betonu pod płytą główną, na głębokości przynajmniej 0,8 m poniżej poziomu terenu, co chroni przed zimnem zimą i opóźnia zamarzanie wody w przewodach. Kanalizacja grawitacyjna wymaga zachowania spadku minimum 2% (2 cm na metr bieżący) dla rur o średnicy do 110 mm, aby nieczystości swobodnie odpływały do szamba lub oczyszczalni. Wszystkie połączenia kanalizacyjne wykonuje się przed betonowaniem i obowiązkowo sprawdza szczelność poprzez napełnienie wodą i obserwację poziomu przez minimum 30 minut.

Podobny artykuł Jaka instalacją LPG do Toyoty

Zagłębienie rur w płycie fundamentowej wymaga precyzyjnego osadzenia ich w warstwie podsypki piaskowo-żwirowej, która stanowi poduszkę wyrównawczą i drenażową zarazem. Pospółka (mieszanka piasku z żwirem o uziarnieniu 0-32 mm) powinna mieć grubość minimum 15 cm i być starannie zagęszczona mechanicznie, aby uniknąć późniejszych osiadań mogących obciążyć rury. Rury układa się na wyrównanej powierzchni i przytwierdza do podłoża za pomocą uchwytów dystansowych co 80-100 cm, co zapobiega ich przemieszczaniu się podczas wylewania betonu. Przestrzeń wokół rur wypełnia się drobnym żwirem lub piaskiem, tworząc swobodną strefę wokół przewodów rozwiązanie to umożliwia laterarne przemieszczenia gruntu bez przenoszenia naprężeń na rury. Dopiero po takim zabezpieczeniu można przystąpić do układania warstwy izolacji przeciwwilgociowej i zbrojenia płyty.

Połączenia między odcinkami rur stalowych wykonuje się tradycyjnie przez gwintowanie z użyciem łączników kielichowych lub nyplowych, przy czym każde połączenie gwintowane wymaga uszczelnienia taśmą teflonową lub pakułami z farbą minową. Alternatywą dla gwintów są złącza zaprasowywane, które eliminują ryzyko nieszczelności wynikającej z nierównomiernego dokręcenia przy zastosowaniu odpowiednich szczęk zaciskowych połączenie uzyskuje klasę szczelności PN16 bez konieczności skręcania. Połączenia kanalizacyjne wykonuje się standardowo jako mufowe z uszczelką gumową wpychaną w kielich, przy czym przed wsunięciem rury należy koniecznie oczyścić kielich i nasmarować uszczelkę specjalnym preparatem ułatwiającym wsunięcie. Wszystkie przejścia rur przez ścianki szalunków czy innych elementów konstrukcyjnych zabezpiecza się tulejami ochronnymi (kołnierzami) wystającymi minimum 3 cm poza obrys przewodu, co umożliwia swobodne przemieszczanie się rury względem konstrukcji przy zmianach temperatury.

Integracja stalowego ogrzewania podłogowego w płycie fundamentowej

Ogrzewanie podłogowe wbudowane w płytę fundamentową to rozwiązanie, które eliminuje tradycyjne piece i grzejniki, zamieniając całą powierzchnię parteru w jeden wielki grzejnik. Rury grzewcze PE-RT lub PE-Xc układa się bezpośrednio na warstwie izolacji termicznej ze styropianu XPS o grubości minimum 10 cm, co zapobiega ucieczce ciepła w dół bez tej izolacji nawet 40% energii mogłoby trafiać do gruntu, zamiast ogrzewać wnętrze. Rozmieszczenie pętli grzewczych projektuje się tak, aby różnica temperatury wody zasilającej i powrotnej nie przekraczała 10°C, co gwarantuje równomierny rozkład ciepła na całej powierzchni podłogi. Pętla pojedyncza nie powinna przekraczać długości 120 metrów bieżących przy większych odległościach opory przepływu rosną na tyle, że ostatnie odcinki rury otrzymują wyraźnie chłodniejszą wodę, tworząc niekomfortowe zimne strefy.

Zobacz Jak podłączyć ogrzewanie podłogowe do istniejącej instalacji

Izolacja termiczna płyty fundamentowej od spodu to temat, który nie bez powodu budzi wątpliwości inwestorów planujących ogrzewanie podłogowe na parterze. Styropian ekstrudowany XPS charakteryzuje się współczynnikiem przewodzenia ciepła λ na poziomie 0,034-0,036 W/(m·K), co oznacza, że 10-centymetrowa warstwa tego materiału opiera się przepływowi ciepła niemal tak skutecznie jak 15 cm styropianu EPS. Współczynnik oporu dyfuzyjnego pary wodnej μ wynoszący około 80-100 sprawia, że wilgoć gruntowa praktycznie nie przenika przez tę izolację, chroniąc rury grzewcze przed korozją i utratą właściwości mechanicznych. Pod płytą fundamentową układa się dodatkowo folię kubełkową lub membranę hydroizolacyjną, która stanowi drugą barierę przeciwwilgociową rozwiązanie to sprawdza się szczególnie na gruntach gliniastych o wysokim poziomie wód gruntowych.

Mocowanie rur grzewczych do zbrojenia odbywa się za pomocą specjalnych spinek montażowych wbijanych w izolację lub siatkę stalową, które utrzymują przewody w prawidłowym położeniu podczas zalewania betonem. Rozstaw spinek wynosi zazwyczaj 30-50 cm w zależności od średnicy rury i planowanej gęstości pętli przy standardowej pętli co 15 cm stosuje się mocowanie co 30-40 cm. Rury prowadzi się od rozdzielacza meandrowo (tzw. spirala lub snake), zachowując stały rozstaw między sąsiednimi odcinkami, który determinuje moc cieplną oddawaną przez metr kwadratowy podłogi. Przy rozstawie 15 cm moc wynosi około 80-100 W/m² przy temperaturze zasilania 45°C, natomiast przy rozstawie 10 cm moc rośnie do 120-140 W/m², co pozwala na zastosowanie niższej temperatury wody i większej efektywności energetycznej całego systemu.

Rozdzielacze ogrzewania podłogowego montuje się w skrzynkach technicznych wpiętych w ścianę na wysokości około 60 cm od gotowej posadzki, co zapewnia wygodny dostęp do zaworów regulacyjnych i termometrów. Każda pętla grzewcza wyposażona jest w osobny zawór regulacyjny umożliwiający indywidualne sterowanie przepływem wody w danym obwodzie ta funkcja pozwala na precyzyjne dozowanie ciepła do poszczególnych pomieszczeń. Przed finalnym zalaniem płyty wszystkie pętle poddaje się próbie ciśnieniowej przy ciśnieniu 1,5-krotnie wyższym od ciśnienia roboczego (minimum 6 bar), które utrzymuje się przez 24 godziny jakikolwiek spadek ciśnienia świadczy o nieszczelności wymagającej natychmiastowej lokalizacji i usunięcia. Dopiero po pozytywnym wyniku próby ciśnieniowej można przystąpić do wylewania warstwy betonu, pamiętając że rury muszą pozostać pod ciśnieniem próbnym przez cały czas betonowania ciśnienie wewnętrzne stabilizuje kształt rury i zapobiega jej spłaszczeniu pod ciężarem mieszanki.

Porównanie systemów ogrzewania podłogowego w płycie fundamentowej

Betonowanie warstwy wykończeniowej nad rurami ogrzewania podłogowego wymaga zastosowania specjalnej mieszanki z dodatkami uplastyczniającymi, która charakteryzuje się zwiększoną ciągliwością i zdolnością do samopoziomowania. Minimalna grubość warstwy nad górną krawędzią rury wynosi 45 mm, co gwarantuje odpowiednią wytrzymałość mechaniczną posadzki i równomierne rozprowadzanie ciepła po całej powierzchni. Zbyt cienka warstwa nad rurami prowadzi do powstawania tzw. efektu „gorących śladów", gdzie temperatura powierzchni podłogi bezpośrednio nad rurą jest wyraźnie wyższa niż w przestrzeniach między nimi. Beton należy wibrować starannie, unikając bezpośredniego kontaktu wibratora z rurami drgania mogą przemieścić przewody lub uszkodzić ich powłokę zewnętrzną, co w dłuższej perspektywie skutkuje nieszczelnością całego systemu.

Wykończenie posadzki na ogrzewaniu podłogowym wymaga zastosowania materiałów o współczynniku oporu cieplnego R nieprzekraczającym 0,15 m²·K/W, aby nie utrudniać przepływu ciepła z rur do pomieszczenia. Idealnie sprawdzają się tutaj płytki ceramiczne i kamienne, które dzięki wysokiej przewodności cieplnej szybko reagują na zmiany temperatury wody w rurach. Panele laminowane i deski warstwowe również nadają się do tego celu, pod warunkiem że producent explicitly dopuszcza ich stosowanie z ogrzewaniem podłogowym niektóre rodzaje klejów i warstw stabilizujących mogą ulegać degradacji przy stałej temperaturze powyżej 28°C. Wykładziny dywanowe iPCV o grubości powyżej 10 mm stanowią barierę dla ciepła i nie są zalecane na systemach ogrzewania podłogowego, chyba że inwestor zaakceptuje wyraźnie wyższe koszty eksploatacji.

Wskazówka praktyczna: Przed zamówieniem warstwy wykończeniowej wykonaj próbne nagrzanie płyty do temperatury roboczej (35-45°C) przez minimum 72 godziny. Ten proces „osuszy" beton i pozwoli na ewentualną korektę szczelin dylatacyjnych przed położeniem ostatecznej posadzki. Zaniedbanie tego kroku skutkuje pękaniem fug i odspajaniem płytek w pierwszym sezonie grzewczym.

Prawidłowo wykonane ogrzewanie podłogowe w płycie fundamentowej generuje koszty eksploatacji niższe o 15-25% w porównaniu z tradycyjnymi grzejnikami konwekcyjnymi, głównie dzięki możliwości pracy przy niższej temperaturze czynnika grzewczego i bardziej równomiernemu rozkładowi ciepła w pomieszczeniu. System ten współpracuje doskonale z nowoczesnymi źródłami ciepła jak pompy ciepła czy kondensacyjne kotły gazowe, osiągając sezonową efektywność energetyczną (SCOP) przekraczającą wartość 4,0. Warto jednak pamiętać, że bezwładność termiczna płyty fundamentowej sprawia, że reakcja na zmianę temperatury nastawionej na sterowniku następuje z opóźnieniem 4-6 godzin system nie nadaje się więc do pomieszczeń, które ogrzewane są sporadycznie lub wymagają szybkich zmian temperatury.

Ostateczna decyzja o wyborze rodzaju instalacji w płycie fundamentowej powinna uwzględniać nie tylko koszty początkowe, lecz także planowany okres użytkowania budynku, dostępność serwisu i dostępne źródło ciepła. W przypadku domów jednorodzinnych standardem staje się łączenie instalacji wodno-kanalizacyjnej z ogrzewaniem podłogowym w jednym systemie płyty fundamentowej, co minimalizuje późniejsze przeróbki i zapewnia spójność całej konstrukcji. Skonsultuj projekt z konstruktorem posiadającym doświadczenie z płytami fundamentowymi w twoim regionie lokalne warunki gruntowe i klimatyczne mają kluczowe znaczenie dla doboru optymalnych rozwiązań technicznych.
