Mocowanie balustrady do posadzki – konkretny poradnik dla wymagających

Źle osadzony słupek balustrady na balkonie potrafi utrzymać obciążenie pozorne przez lata, a potem ustąpić pod stopą dorosłego człowieka w najmniej spodziewanym momencie. Norma PN-EN 1991-1-1 mówi wprost: balustrada musi przenieść siłę poziomą 1,0 kN/m przy użytkowaniu prywatnym i 1,5 kN/m w przestrzeni publicznej, rozłożoną na wysokości poręczy. Te liczby to nie teoria, lecz minimum, poniżej którego każdy montaż staje się rosyjską ruletką z grawitacją. Poniżej znajdziesz pełną ścieżkę od wyboru kotwy po odbiór końcowy, z konkretnymi średnicami otworów, momentami dokręcenia i czasami wiązania żywicy dla temperatur od 5 do 30°C.

• Kotwy i sposoby mocowania balustrady do posadzki betonowej
• Mocowanie balustrady balkonowej do ocieplonej elewacji
• Balustrada na schodach montaż od góry czy z boku policzka
• Najczęstsze błędy montażowe i ich konsekwencje

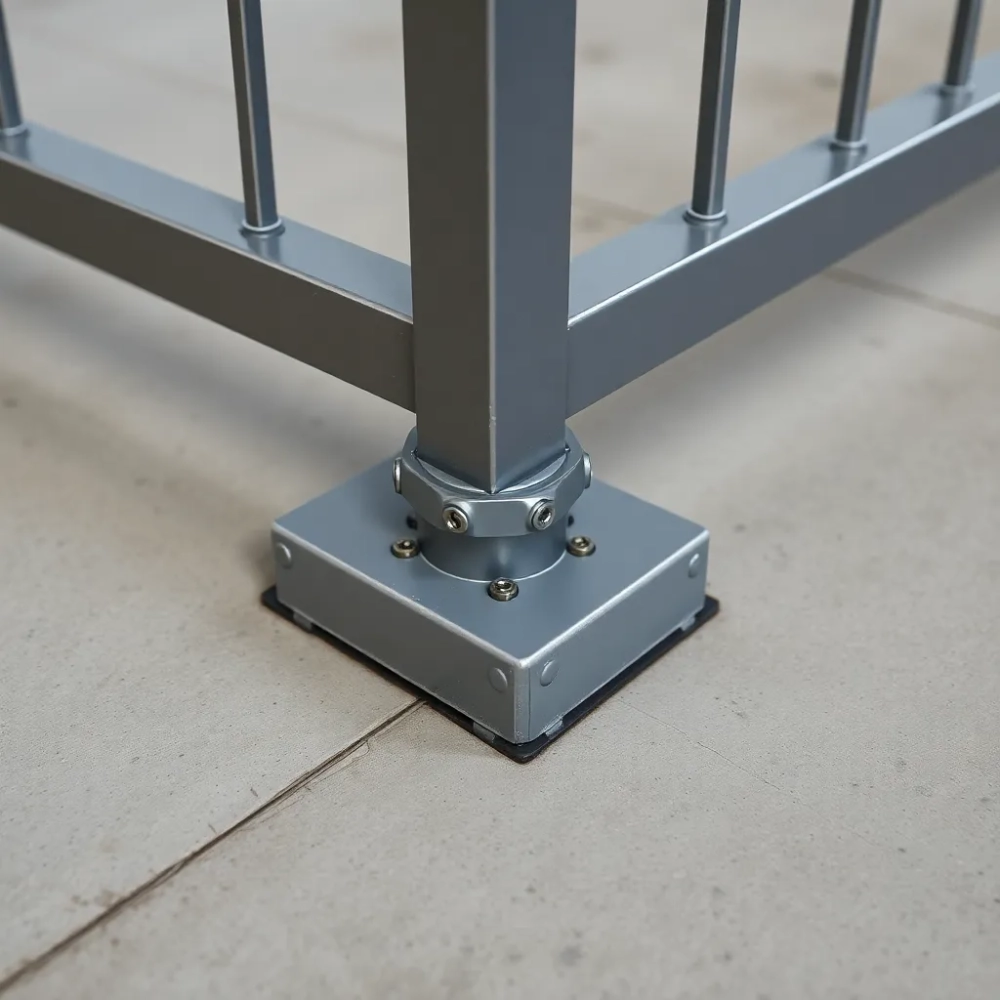

Kotwy i sposoby mocowania balustrady do posadzki betonowej

Montaż w betonie daje największe pole manewru, ale tylko wtedy, gdy trafnie rozpoznane zostanie podłoże. Beton zbrojony niezarysowany klasy C20/25 zachowuje się zupełnie inaczej niż płyta stropowa nad garażem, w której zarysy pojawiły się już po pierwszym sezonie grzewczym. Ten drugi scenariusz wymusza stosowanie kotew dopuszczonych do betonu zarysowanego, oznaczonych w aprobatach literą C, nie B.

Do wyboru pozostają trzy główne technologie. Kotwy mechaniczne wkręcane (np. M10x90, stal ocynkowana ogniowo lub nierdzewna A2) osiągają nośność obliczeniową rzędu 8,5 kN na wyrywanie i 12 kN na ścinanie w betonie C20/25, montują się w około 90 sekund i kosztują orientacyjnie 6-12 zł za sztukę. Kotwy mechaniczne tulejowe (segmentowe, sworzniowe) przenoszą większe obciążenia dzięki rozpieraniu w całej głębokości otworu, ale wymagają precyzyjnego wiercenia i czystego otworu. Kotwy chemiczne, w których żywica wypełnia szczelinę między prętem a ścianką otworu, pracują na zasadzie adhezji i mikrozamków mechanicznych w porowatej strukturze betonu, dzięki czemu nie wprowadzają naprężeń rozporowych i pozwalają na kotwienie blisko krawędzi, nawet w odległości 50 mm.

Głębokość osadzenia to nie sugestia, lecz parametr obliczeniowy. Dla kotwy M10 w betonie C20/25 efektywna głębokość zakotwienia powinna wynosić minimum 90 mm przy obciążeniu charakterystycznym 1,0 kN/m i rozstawie słupków co 1,0 m. Przy rozstawie 1,2 m (maksymalnym dopuszczalnym przez Warunki Techniczne dla budynków mieszkalnych jednorodzinnych) siła na pojedynczy słupek rośnie o 20%, więc głębokość kotwy trzeba zwiększyć do 110 mm lub zastosować kotwę M12. Średnica wierconego otworu dla M10 wynosi 12 mm, dla M12 14 mm, a otwór musi być oczyszczony pompką ręczną lub odkurzaczem przemysłowym, nie sprężonym powietrzem z kompresora, bo wilgoć z wydmuchu obniża przyczepność żywicy nawet o 30%.

Minimalne odległości od krawędzi płyty to kolejny twardy parametr. Dla kotwy mechanicznej M10 w betonie niezarysowanym odstęp od krawędzi nie powinien być mniejszy niż 70 mm, dla M12 80 mm. W strefie czołowej płyty balkonowej, gdzie krawędź jest często sfazowana, kotwienie wymaga cofnięcia się o minimum 100 mm od lica. Próba zakotwienia 30 mm od krawędzi kończy się wyłupaniem stożka betonu przy pierwszym mocnym szarpnięciu.

Podłoże puste, takie jak strop z pustaków ceramicznych czy betonowych, wymaga zupełnie innej logiki. Standardowa kotwa rozporowa przeciągnie pustak albo wyrwie korek materiału. Rozwiązaniem są kotwy do podłoży pustych z tuleją siatkową (np. M10 z sitkiem 15x85 mm) wypełnioną żywicą, która po związaniu tworzy kształtkę dopasowaną do wewnętrznych żeberek pustaka. Nośność spada wtedy do 1,5-2,5 kN, więc rozstaw słupków trzeba zmniejszyć do 80-100 cm.

Dobór kotwy do rodzaju podłoża

Kiedy nie stosować kotwy mechanicznej wkręcanej? Gdy podłoże może się rozszerzać (beton narażony na mróz, taras nad pomieszczeniem ogrzewanym) albo gdy mocowanie idzie w strefę rozciąganą płyty. Ruchy termiczne 0,1 mm na metr bieżący przy różnicy temperatur 40°C potrafią poluzować klin rozporowy w ciągu 3-4 sezonów. W takich wypadkach chemia wygrywa, bo wiązanie adhezyjne nie zależy od siły docisku do ścianek otworu.

Mocowanie balustrady balkonowej do ocieplonej elewacji

Balkon francuski lub loggia z ociepleniem 15-20 cm styropianu to pułapka dla niewtajemniczonych. Kotwa wkręcona w warstwę termoizolacji przenosi obciążenie rzędu 0,3-0,5 kN, czyli mniej niż wymaga norma, i to przy założeniu, że tynk nie popękał. Przebicie przez ocieplenie do muru nośnego wymaga tulei dystansowej, która przenosi siłę z płyty czołowej słupka na konstrukcję budynku z pominięciem warstwy izolacji.

Tuleja dystansowa to odcinek rury gwintowanej lub spawanej ze stali ocynkowanej ogniowo o średnicy 16-22 mm, długości równej grubości ocieplenia plus margines 50 mm w murze. Jej zadaniem jest przeniesienie momentu zginającego i siły ścinającej bez udziału styropianu, a następnie przekazanie tych sił na kotwę osadzoną w murze. Montaż wygląda tak: wiercisz otwór przez tynk, styropian, klej i warstwę nośną, oczyszczasz go, wypełniasz żywicą na 2/3 głębokości, wkładasz pręt gwintowany M12 z nałożoną tuleją dystansową, korygujesz pozycję i czekasz.

Kluczowy jest moment dokręcenia nakrętki tulei. Zbyt słaby (poniżej 30 Nm dla M12) nie dociągnie płyty czołowej do lica elewacji i zostawi luz, w którym woda dostanie się pod tuleję. Zbyt mocny (powyżej 80 Nm) wyrwie tuleję z muru lub zerwie gwint pręta. Wartość optymalna wynosi 40-50 Nm, kontrolowana kluczem dynamometrycznym, nie „na oko" z użyciem przedłużki. Moment dokręcenia to jednocześnie wartość, przy której żywica zostaje dociśnięta do ścianek otworu i w pełni aktywuje adhezję.

Czas wiązania żywicy zależy od temperatury podłoża i jest często bagatelizowany. W temperaturze 20°C żywica poliesterowa osiąga 80% wytrzymałości po 45 minutach i pełną po 24 godzinach. Przy 5°C ten sam produkt potrzebuje 4 godzin na wstępne wiązanie i 72 godzin na pełne utwardzenie. W warunkach zimowych konieczne jest użycie żywicy zimowej (formulacja z akceleratorem) albo podgrzanie muru do minimum 10°C, co na balkonie jest technicznie trudne.

Sekwencja montażu krok po kroku

1. Wytycz osie słupków co maksymalnie 1,2 m, korekta w narożnikach z uwzględnieniem dylatacji krawędziowej 10-15 mm.
2. Wywierć otwór przez tuleję o długości ocieplenia plus 50 mm w murze, średnica 14 mm dla pręta M12.
3. Oczyść otwór szczotką nylonową o średnicy nominalnej, potem wydmuchaj pompką ręczną. Powtórz trzykrotnie.
4. Wstrzyknij żywicę od dna otworu do poziomu 2/3 głębokości, używając dyszy mieszającej.
5. Wkręć pręt gwintowy M12 powolnym ruchem obrotowym, korygując pozycję przez 60 sekund.
6. Zamontuj tuleję dystansową, płytę czołową, podkładkę i nakrętkę. Dokręć momentem 40-50 Nm po czasie wiązania właściwym dla temperatury.
7. Uszczelnij połączenie tuleja-ocieplenie taśmą EPDM lub masą trwale elastyczną, klasa odporności UV minimum 10 lat.

Na elewacjach z ociepleniem grafitowym (szarym) lub wełną mineralną dochodzi jeszcze kwestia mostka termicznego. Tuleja stalowa o średnicy 20 mm i długości 180 mm to most o współczynniku χ = 0,012 W/K, pozornie niewiele, ale w bilansie całego balkonu daje 0,3 W/K strat, czyli tyle, ile 0,5 m² standardowej ściany. Rozwiązaniem są tuleje z przekładką termiczną z tworzywa, ale ich nośność spada o 40%, więc wymagają weryfikacji obliczeniowej w każdym konkretnym przypadku.

Balustrada na schodach montaż od góry czy z boku policzka

Schody wewnętrzne i zewnętrzne różnią się jednym kluczowym detalem: kąt rozstawu słupków. Przy biegu prostym o kącie nachylenia 30° i szerokości stopnia 28 cm, odległość wzdłuż biegu między słupkami musi wynosić 1,0 m, ale odległość w rzucie poziomym to już 1,15 m. Przy nachyleniu 38° (typowym dla schodów piwnicznych) ta sama odległość w rzucie wynosi 1,27 m, co przekracza dopuszczalne maksimum i wymaga zagęszczenia słupków lub zastosowania słupków o większej sztywności.

Montaż od góry stopnia to rozwiązanie najprostsze technicznie, ale nie zawsze akceptowane wizualnie. Kotwienie odbywa się w płycie nośnej schodów, zwykle monolitycznej lub prefabrykowanej, przy użyciu kotwy chemicznej M10 na głębokość 80 mm. Problem pojawia się, gdy stopień wykończony jest materiałem śliskim, bo płyta czołowa słupka o wymiarach 100x100 mm zasłania 50% szerokości stopnia, a to wpływa na ergonomię chodu.

Montaż z boku policzka (boku schodów) daje czystą linię krawędzi, ale wymaga kotwienia w policzku, którego grubość bywa mniejsza niż 100 mm w lekkich konstrukcjach stalowych lub w wylewkach na profilu. W takich wypadkach konieczne jest przejście przez policzek i dokotwienie do ściany nośnej za nim, z użyciem tulei przelotowej. Średnica otworu przelotowego to 16 mm dla śruby M12, a moment dokręcenia po stronie przeciwnej wynosi 60 Nm.

Kiedy nie montować od góry? Gdy schody mają okładzinę kamienną lub kompozytową, której nie chcesz przewiercać na wylot, albo gdy okładzina jest cienka (mniej niż 30 mm) i może pęknąć przy koncentracji naprężeń wokół otworu. Kiedy nie montować z boku? Gdy policzek jest wąski (poniżej 80 mm) lub gdy schody są wolnostojące bez ściany nośnej.

Stal nierdzewna A2 wystarcza do wnętrz suchych, ale na schodach zewnętrznych, zwłaszcza przy braku zadaszenia, lepsza jest stal A4 (1.4401) lub dupleks 1.4462. Różnica w cenie wynosi 40-60%, a w żywotności: A2 w środowisku chlorkowym (nad morzem, przy soleniu zimą) koroduje powierzchniowo już po 3 latach, A4 wytrzymuje 15-20 lat, dupleks ponad 30. Na schodach zewnętrznych bez okapu wybór A4 to inwestycja, która się zwraca przy pierwszym remoncie.

Najczęstsze błędy montażowe i ich konsekwencje

Błąd pierwszy: pominięcie próby wyrywania na próbnym słupku. Inwestor montuje wszystkie słupki, montuje poręcz, po trzech miesiącach jeden z nich zaczyna się chwiać. Powód: warstwa przypowierzchniowa betonu o wytrzymałości 5 MPa zamiast zakładanych 20 MPa. Rozwiązanie: próba pull-out na jednym punkcie przed rozpoczęciem seryjnego montażu, koszt 30-50 zł, czas 15 minut, oszczędność: pełny demontaż.

Błąd drugi: wiercenie otworu młotowiertarką bez ogranicznika głębokości. Otwór zbyt płytki oznacza kotwienie na 60 mm zamiast 90 mm, co w proporcji liniowej obniża nośność o 33%. Otwór zbyt głęboki to marnowanie żywicy i ryzyko, że kotwa nie sięgnie dna. Ogranicznik głębokości na wiertle to element za 5 zł, który eliminuje oba problemy.

Błąd trzeci: dokręcanie nakrętki kluczem bez dynamometru „na wyczucie". Słupki balustrady aluminiowej na balkonie mają moment dokręcenia 35 Nm dla śruby M8, ale klucz francuski nastawiony „na mocno" daje 70-90 Nm. W efekcie albo gwint się zrywa, albo kotwa pęka przy pierwszej próbie obciążenia. Klucz dynamometryczny z zakresu 20-100 Nm kosztuje 150-250 zł, a pozwala uniknąć reklamacji.

Błąd czwarty: kotwienie w warstwie wyrównawczej podłoża zamiast w płycie nośnej. Warstwa wyrównawcza (szlichta cementowa 30-50 mm) ma wytrzymałość 15-20 MPa, ale kruche połączenie z płytą sprawia, że przy obciążeniu cyklicznym odchodzi od niej jak korek. Kotwienie się trzyma, ale cała szlichta odpada razem ze słupkiem. Minimalna głębokość sięgająca płyty nośnej to 25 mm, lepiej 40 mm.

Błąd piąty: brak uszczelnienia miejsca przejścia słupka przez hydroizolację balkonu. Woda kapilarnie wędruje w górę wzdłuż trzpienia, po roku dochodzi do strefy kotwy, w kolejnych cyklach zamrażania rozsadza otwór. Rozwiązanie: tuleja EPDM lub żywica poliuretanowa w strefie przejścia, koszt 8 zł na słupek, a wydłuża żywotność o kilkanaście lat.

Błąd szósty: rozstaw słupków przekraczający 1,2 m dla budynków mieszkalnych. W Warunkach Technicznych (§ 298) maksymalny prześwit w wypełnieniu balustrady to 12 cm, a to oznacza, że rozstaw osiowy słupków przy wypełnieniu ze szczebelków co 11 cm nie może przekroczyć właśnie 1,2 m. Przy balustradzie szklanej na wspornikach punktowych wymiar ten maleje do 1,0 m, bo tafla 17,5 mm ESG musi być podparta co najmniej w czterech punktach.

Błąd siódmy: brak dylatacji między słupkami a cokołem lub ścianą. Beton i stal pracują termicznie w różny sposób. Beton C20/25 ma współczynnik rozszerzalności 10×10⁻⁶/K, stal nierdzewna 17×10⁻⁶/K. Przy różnicy temperatur 60°C (lato na balkonie) na długości 6 m różnica wydłużeń wynosi 2,5 mm. Bez szczeliny 5 mm na każdym końcu bariera rozsadzi się sama.

Checklisty odbiorcze

Standardowy koszt kompletu kotew i akcesoriów do balkonu o długości 4 m (pięć słupków, M10, podłoże betonowe) wynosi orientacyjnie 180-280 zł przy kotwach mechanicznych i 350-500 zł przy chemicznych. Do tego dochodzi żywica (120-180 zł za tubę 300 ml, wystarcza na 12-15 otworów M10), wiertła (40-60 zł), szczotki czyszczące (30 zł) i klucz dynamometryczny (150-250 zł, jednorazowy wydatek). Czas robocizny dla doświadczonej ekipy to 3-4 godziny na pięć słupków, dla amatora warto zarezerwować cały dzień.

Prawidłowe mocowanie balustrady do posadzki to suma kilkunastu drobnych decyzji, z których każda ma mierzalne konsekwencje. Dobór kotwy odpowiedniej do podłoża, zachowanie minimalnych odstępów od krawędzi, kontrola momentu dokręcenia, uszczelnienie przejść, uwzględnienie ruchów termicznych. Pominięcie któregokolwiek z tych elementów obniża bezpieczeństwo o 20-40%, a kumulacja błędów prowadzi do sytuacji, w której balustrada wygląda stabilnie, ale nie spełnia swojej podstawowej funkcji. Warto potraktować tę instrukcję nie jako sugestię, lecz jako listę kontrolną, przy której każdy punkt oznacza jednocześnie pytanie: „czy na pewno to zrobiłem?".

Jeśli planujesz montaż balustrady balkonowej, schodowej lub na elewacji ocieplonej i chcesz zweryfikować swój projekt pod kątem nośności, doboru kotew oraz zgodności z normą PN-EN 1991-1-1, skonsultuj szczegóły z projektantem konstrukcji lub doświadczonym wykonawcą. Weryfikacja obliczeniowa trwa zwykle 2-3 dni robocze, kosztuje 200-400 zł, a pozwala uniknąć kosztownych przeróbek sięgających kilku tysięcy złotych, jeśli okaże się, że przyjęte założenia były zbyt optymistyczne.
