Uchwyty do mocowania balustrady balkonowej – rodzaje i montaż

Boczny uchwyt dystansowy do balustrady parametry techniczne

Uchwyt boczny to łącznik dystansowy o grubości 12 mm, który przenosi obciążenie z poręczy bezpośrednio na boczną płaszczyznę stropu lub ściany. Podstawa o grubości 8 mm rozkłada siłę na większą powierzchnię kotwienia, a spawana konstrukcja ze stali S235 eliminuje luzy montażowe. Całość pokryto warstwą lakieru proszkowego o grubości 60-90 µm, co zabezpiecza przed korozją w środowisku zewnętrznym. Domyślny kolor RAL 9005 (strukturalna czerń) sprawdza się w surowych aranżacjach loftowych.

• Boczny uchwyt dystansowy do balustrady parametry techniczne
• Montaż uchwytu balustrady do stropu krok po kroku
• Mocowanie balustrady na balkonie boczne, podłogowe czy czołowe?
• Kolor i personalizacja jak dobrać wykończenie do projektu?
• Zastosowania i grupy docelowe
• Gwarancja, realizacja i logistyka
• Najczęściej zadawane pytania

Materiał bazowy stanowi stal konstrukcyjna z certyfikatem zgodności wg normy PN-EN 10025, co gwarantuje wytrzymałość na rozciąganie rzędu 360-510 MPa. Taki parametr przekłada się na nośność pojedynczego uchwytu dystansowego do balustrad na poziomie 80-120 kg przy obciążeniu statycznym, zgodnie z wymogami normy PN-EN 1991-1-1 dla stref mieszkalnych. W praktyce oznacza to, że jeden słupek balustrady balkonowej obsługuje obciążenie liniowe do 1,5 kN/m bez trwałych odkształceń.

Dostępna paleta obejmuje dziesięć wariantów kolorystycznych wykończenia: strukturalną czerń, czystą biel, antracyt RAL 7016 w dwóch odcieniach, perłowe złoto, antyczną stal, antyczną miedź, efekt korozji, bordeaux oraz station midnight. Każdy z nich przechodzi proces malowania proszkowego w piecu o temperaturze 180-200°C, co zapewnia odporność na promieniowanie UV oraz ścieranie mechaniczne. Wersje z fakturą antycznej stali i miedzi imituje patynę, zachowując przy tym pełne właściwości ochronne powłoki.

Masa pojedynczego uchwytu waha się między 0,8 a 1,4 kg w zależności od wybranego dystansu i konfiguracji ramion. Wymiary podstawy to standardowo 100×60 mm, co pozwala na montaż na wąskich słupkach żelbetowych o szerokości od 120 mm. Otwory montażowe rozmieszczono w rozstawie 60 mm, co odpowiada typowym kotwom mechanizmowym M10.

Opcja zamówienia pod wymiar otwiera możliwość dopasowania długości ramienia do niestandardowych grubości stropu (do 300 mm). Producent realizuje takie zlecenia w terminie do dwóch tygodni roboczych, oferując przy tym pełną gamę kolorów RAL poza podstawową dziesiątką. Warto wiedzieć, że niestandardowe wykończenia wydłużają czas realizacji średnio o pięć dni roboczych ze względu na przygotowanie osobnej kąpieli farby proszkowej.

Dlaczego akurat 12 mm dystansu?

Wartość 12 mm nie jest przypadkowa. Taki odstęp kompensuje naturalną rozszerzalność termiczną stali (0,012 mm/m/°C) oraz umożliwia swobodne odprowadzanie wody deszczowej z powierzchni stykowej. Dystans mniejszy niż 10 mm sprzyja kapilarnemu podciąganiu wilgoci, co przyspiesza korozję w strefie przypodłogowej. Z kolei odstęp powyżej 15 mm obniża sztywność węzła i wymaga dodatkowego wzmocnienia żeberkami.

Montaż uchwytu balustrady do stropu krok po kroku

Procedura montażu bocznego uchwytu balustrady zaczyna się od wyznaczenia osi słupków wzdłuż krawędzi stropu. Standardowy rozstaw słupków dla balustrad balkonowych wynosi 100-120 cm, co wynika z wymagań normy PN-EN 1991-1-1 dotyczącej obciążeń poziomych na poręczach. Zbyt duży rozstaw powoduje ugięcie rury nośnej, zbyt mały generuje niepotrzebne koszty materiałowe i estetyczny nadmiar elementów.

Kolejny krok to kotwienie podstawy uchwytu do podłoża. W stropach żelbetowych sprawdzają się kotwy mechaniczne M10 klasy 8.8, osadzane na głębokość minimum 80 mm. W ścianach z cegły pełnej ceramicznej lepsze parametry uzyskują kotwy wklejane na żywicę chemiczną, ponieważ cegła klinkierowa ma niższą wytrzymałość na wyrywanie. Otwornicą wiertniczą o średnicy 12 mm wykonuje się otwór, po czym kotwę wkręca się kluczem dynamometrycznym z momentem 45-55 Nm.

⚠️ Nie stosować uchwytu do betonu zarysowanego lub stropów o widocznych rysach strukturalnych. Mikropęknięcia w strefie kotwienia mogą rozwinąć się pod obciążeniem dynamicznym i doprowadzić do wyrwania całego węzła. W takich przypadkach konieczne jest wzmocnienie konstrukcji lub wybór mocowania podłogowego.

Po osadzeniu uchwytu dystansowego do balustrad nasuwa się słupek balustradowy na trzpień o średnicy 16-20 mm. Luz montażowy rzędu 0,5 mm rekompensuje tolerancje spawalnicze i umożliwia precyzyjne ustawienie pionu za pomocą poziomicy laserowej. Śrubę zaciskową M8 dokręca się momentem 20 Nm, co zabezpiecza połączenie przed samoczynnym luzowaniem się pod wpływem drgań komunikacyjnych (np. na klatce schodowej).

Instrukcja montażu obejmuje sprawdzenie nośności stropu przed przystąpieniem do pracy. Strop żelbetowy o grubości minimum 140 mm z betonu klasy C20/25 przenosi obciążenia eksploatacyjne bez ryzyka kruszenia. W stropach gęstożebrowych typu Ackerman lub Teriva konieczne jest trafienie w żebro nośne, co wymaga wcześniejszego wykrywania zbrojenia skanerem ferrytowym.

W przypadku montażu na klatce schodowej lub antresoli wariant boczny pozwala zachować pełną szerokość przejścia. Szczególnie w wąskich korytarzach (poniżej 110 cm) uchwyt dystansowy 12 mm ratuje sytuację, eliminując konieczność cofania się słupka od krawędzi stopnia. W antresolach mieszkalnych to rozwiązanie sprawdza się przy balustradach szklanych, gdzie minimalne pole mocowania podłogowego zaburzałoby estetykę całej przegrody.

Najczęstsze błędy montażowe

• Dobór kotew o zaniżonej klasie wytrzymałości (poniżej 8.8) przy obciążeniach dynamicznych
• Pominięcie kontroli pionu słupka po dokręceniu, skutkujące widocznym przechyłem balustrady
• Stosowanie podkładek z gumy EPDM w strefach narażonych na kontakt z rozpuszczalnikami organicznymi
• Montaż w temperaturze poniżej 5°C bez zastosowania żywic mrozoodpornych

Mocowanie balustrady na balkonie boczne, podłogowe czy czołowe?

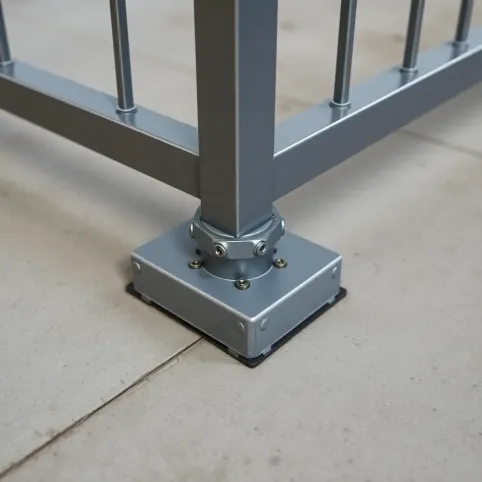

Wybór typu mocowania balustrady na balkonie zależy od trzech czynników: dostępnej przestrzeni, nośności podłoża oraz wymagań estetycznych. Mocowanie podłogowe zabiera około 15-20 cm powierzchni użytkowej balkonu, ale oferuje najprostszą geometrię przenoszenia obciążeń. Uchwyt dystansowy do balustrad 12 mm w wariancie bocznym oddaje całą powierzchnię podłogi, przenosząc siły na boczną płaszczyznę stropu lub belkę obwodową.

Mocowanie czołowe różni się od bocznego kątem działania siły. W wariancie czołowym obciążenie przenoszone jest prostopadle do czoła słupka, co wymaga solidniejszej blachy węzłowej o grubości co najmniej 10 mm. Boczny uchwyt balustradowy rozkłada siłę bardziej korzystnie, ponieważ działa wzdłuż płaszczyzny ściany, a nie prostopadle do niej. Ta subtelna różnica przekłada się na niższe wymagania dotyczące kotwienia w podłożu.

Kiedy nie stosować mocowania bocznego? Przy balkonach odsadzonych od ściany budynku, gdzie brak pionowej płaszczyzny do kotwienia, wariant boczny traci sens techniczny. Podobnie w przypadku balkonów wspornikowych o grubości stropu poniżej 120 mm ryzyko wyrwania kotwy wzrasta, ponieważ stożek kruszenia betonu nie mieści się w masywie konstrukcyjnym. W takich sytuacjach pozostaje mocowanie podłogowe lub poszerzenie stropu stalowym kołnierzem.

Porównanie wizualne

Koszty mocowania bocznego są wyższe o około 30-50% w porównaniu z podłogowym ze względu na bardziej złożoną obróbkę spawalniczą i większe zużycie stali. Za uchwyt dystansowy do balustrad 12 mm w wersji standardowej trzeba zapłacić średnio 120-180 zł netto, podczas gdy płyta podłogowa tej samej klasy nośności kosztuje 80-130 zł netto. Różnica zwraca się jednak w postaci zachowanej powierzchni użytkowej balkonu, która przy mieszkaniu w centrum dużego miasta potrafi kosztować więcej niż cała balustrada.

Kwestia normatywna

Polskie przepisy budowlane nie narzucają konkretnego typu mocowania, ale wskazują wymagania eksploatacyjne. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, balustrada przy balkonie musi przenieść obciążenie 0,5 kN/m w kierunku poziomym i 1,0 kN/m w kierunku pionowym. Uchwyt boczny spełnia te wymogi bez zastrzeżeń, o ile zastosowane kotwy mają odpowiednią nośność potwierdzoną aprobatą techniczną ITB.

Kolor i personalizacja jak dobrać wykończenie do projektu?

Dobór koloru uchwytu montażowego balustrady bocznej wpływa na percepcję całej przestrzeni balkonowej. Czerń strukturalna RAL 9005 sprawdza się w surowych wnętrzach loftowych, gdzie liczy się kontrast z jasnym tynkiem lub drewnem. Biel RAL 9016 optycznie powiększa wąskie balkony i dobrze komponuje się z klasyczną stolarką okienną. Antracyt RAL 7016 w odcieniu matowym to bezpieczny wybór do współczesnych apartamentowców.

Wykończenia typu antyczna stal i antyczna miedź powstają w procesie dwuwarstwowego nakładania proszku z przecieraniem mechanicznym. Efekt końcowy imituje naturalną patynę, ale zachowuje pełne właściwości ochronne powłoki proszkowej. Takie wykończenie świetnie maskuje drobne zarysowania eksploatacyjne, co ma znaczenie przy intensywnym użytkowaniu balkonu.

Czy uchwyt można samodzielnie przemalować?

Przemalowanie uchwytu montażowego w warunkach domowych nie jest zalecane. Lakier proszkowy utwardzany w piecu ma strukturę molekularną znacznie trudniejszą do penetracji niż zwykła farba alkidowa. Samodzielne malowanie farbą w sprayu tworzy warstwę o grubości 20-40 µm zamiast wymaganych 60-90 µm, a przyczepność do podłoża stalowego spada o rząd wielkości. Trwałość takiej powłoki rzadko przekracza dwa sezony, po czym farba zaczyna się łuszczyć punktowo.

Jeśli kolor nie pasuje, lepiej zamówić uchwyt w wybranym odcieniu RAL bezpośrednio u producenta. Realizacja niestandardowego koloru trwa do dwóch tygodni i nie wpływa znacząco na cenę (dopłata rzędu 10-15% względem wariantu standardowego). Producent dysponuje paletą ponad 200 kolorów RAL, w tym metalicznych i perłowych, które rzadko pojawiają się w podstawowej ofercie katalogowej.

Zastosowania i grupy docelowe

Uchwyty do mocowania balustrady balkonowej w wariancie bocznym trafiają do czterech głównych grup odbiorców. Pierwszą stanowią architekci i projektanci wnętrz, poszukujący rozwiązań umożliwiających zachowanie ciągłości przestrzeni balkonowej z wnętrzem mieszkania. Drugą grupę tworzą deweloperzy realizujący projekty apartamentowe klasy premium, gdzie liczy się każdy centymetr powierzchni użytkowej. Trzecia grupa to inwestorzy prywatni remontujący mieszkania z lat 70. i 80., gdzie balkony mają wąskie stropy wymuszające montaż bezpodłogowy.

Czwarta grupa, firmy wykończeniowe i generalni wykonawcy, sięga po uchwyt dystansowy 12 mm przy realizacji klatek schodowych w budynkach wielorodzinnych oraz antresoli w lokalach usługowych. W obiektach komercyjnych (restauracje, hotele, biura) boczne mocowanie balustrady bywa wręcz wymogiem konserwatora zabytków lub projektanta wnętrz, który nie chce zaburzać historycznej posadzki dodatkowymi elementami.

Kompatybilność z systemami balustrad

Uchwyt boczny współpracuje z następującymi systemami balustradowymi: klasycznymi słupkami rurowymi Ø33,7 mm i Ø42,4 mm, profilami kwadratowymi 40×40 mm i 50×50 mm, słupkami z wypełnieniem szklanym na szczeblinach oraz ramami panelowymi z blachy perforowanej. Trzpień montażowy o średnicy 16 mm pasuje do większości podstaw słupków dostępnych na polskim rynku. W przypadku profili o niestandardowej średnicy (np. 60 mm) producent oferuje tuleje redukcyjne jako opcję dodatkową.

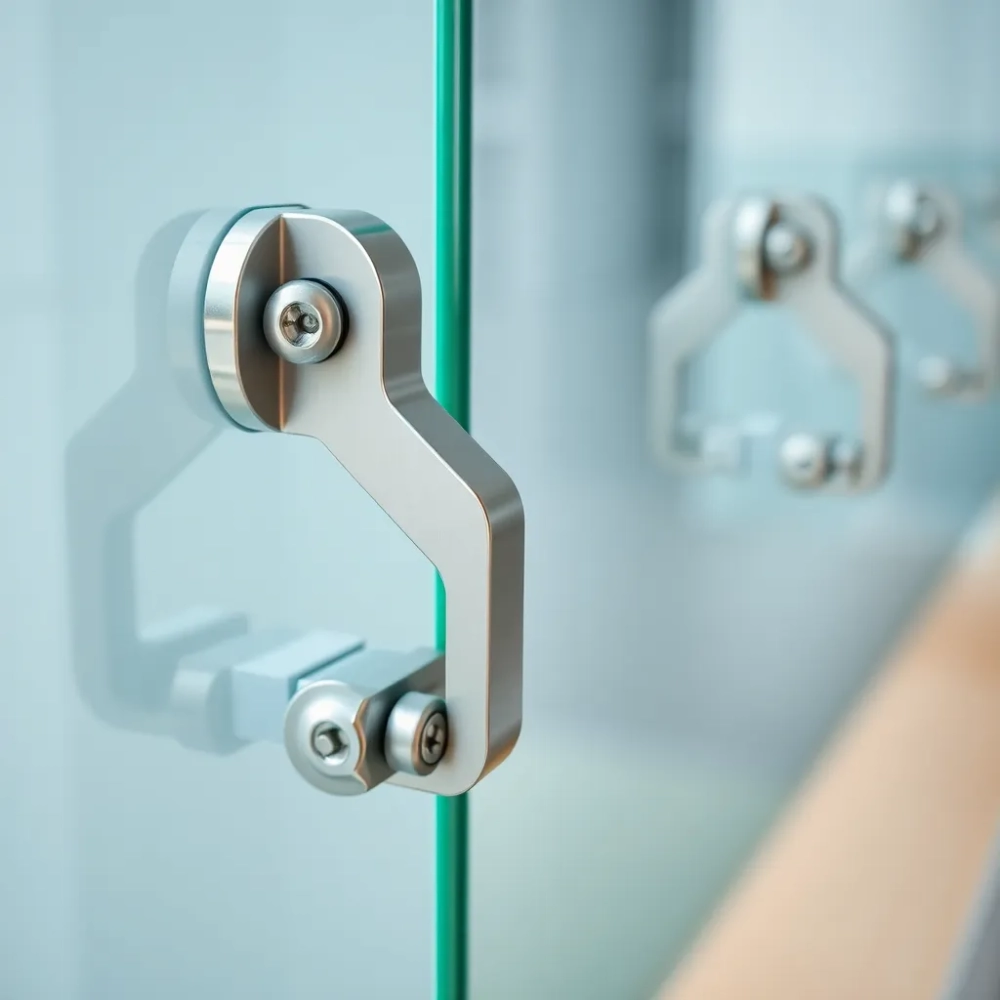

Przy balustradach szklanych bezramowych uchwyt boczny współpracuje z punktowymi uchwytami szkła (spider fittings), co pozwala uzyskać efekt pełnej przezroczystej tafli bez widocznych słupków metalowych. To rozwiązanie wymaga jednak szkła hartowanego ESG o grubości minimum 10 mm lub laminowanego VSG 8.8.4, a sama balustrada musi spełniać wymagania normy PN-EN 1990 dotyczącej stanów granicznych użytkowalności.

Gwarancja, realizacja i logistyka

Standardowy termin realizacji zamówienia na uchwyty do mocowania balustrady balkonowej wynosi do 14 dni roboczych dla wariantów katalogowych i do 21 dni roboczych przy niestandardowych wymiarach lub kolorach z palety RAL rozszerzonej. Produkcja odbywa się w Polsce, co eliminuje ryzyko opóźnień celnych i pozwala na bieżącą kontrolę jakości spawów oraz powłok malarskich.

Gwarancja producenta obejmuje 5 lat na powłokę lakierniczą i integralność konstrukcji spawanej. Warunkiem utrzymania gwarancji jest montaż zgodny z instrukcją producenta oraz zastosowanie kotew o parametrach nie niższych niż rekomendowane. Korozja powstała w wyniku uszkodzeń mechanicznych powłoki (np. głębokie zarysowania) nie podlega reklamacji, ale producent oferuje usługę odnawiania powłoki w cenie 40-60 zł netto za element.

✅ Przy zamówieniu powyżej 20 sztuk producent oferuje indywidualną wycenę oraz możliwość negocjacji terminu realizacji. Warto też dopytać o próbki kolorystyczne, szczególnie przy wykończeniach metalicznych, których odcień na monitorze może odbiegać od rzeczywistości.

Produkcja krajowa to także łatwiejszy dostęp do dokumentacji technicznej w języku polskim oraz wsparcia posprzedażowego. W przypadku nietypowych projektów (np. antresole w lokalach komercyjnych) producent służy konsultacją techniczną obejmującą dobór kotew, obliczenia nośności oraz wytyczne montażowe zgodne z obowiązującymi normami.

Najczęściej zadawane pytania

Czy uchwyt boczny nadaje się na zewnątrz? Tak, pod warunkiem zastosowania lakieru proszkowego w wariancie fasadowym o grubości minimum 80 µm. Powłoka wytrzymuje cykliczne zamrażanie i rozmrażanie oraz kontakt z wodą deszczową. W strefach nadmorskich (do 500 m od linii brzegowej) zaleca się dodatkowe zabezpieczenie podstawy pastą antykorozyjną.

Jaką wagę utrzyma jeden uchwyt? Pojedynczy uchwyt dystansowy 12 mm przenosi obciążenie 80-120 kg przy montażu na betonie C20/25 z kotwami M10 klasy 8.8. Wartość uwzględnia współczynnik bezpieczeństwa 1,5 zgodnie z Eurokodem 2. Dla balustrad szklanych nośność punktowa wzrasta do 140-160 kg dzięki korzystniejszemu rozkładowi sił.

Czy uchwyt można montować na ścianie z karton-gipsu? Nie bezpośrednio. Profile karton-gipsowe nie przenoszą obciążeń dynamicznych generowanych przez użytkowników balustrady. Konieczne jest dotarcie do ściany nośnej (cegła pełna, beton, silka) i zastosowanie kotew o długości minimum 100 mm. Montaż wyłącznie na płycie g-k grozi wyrwaniem węzła przy codziennym użytkowaniu.

Jaki rozstaw słupków przy bocznym mocowaniu? Optymalny rozstaw to 100-120 cm między osiami słupków. Przy większych odstępach (>140 cm) rura nośna zaczyna pracować jak belka swobodnie podparta i widocznie ugina się pod obciążeniem. Mniejszy rozstaw (

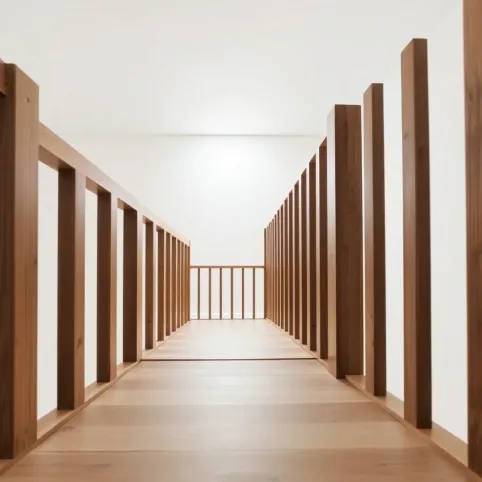

Czy uchwyt można łączyć z drewnem? Tak, o ile słupek balustrady pozostaje stalowy lub aluminiowy. Drewno jako materiał nośny balustrady wymaga własnych łączników (kotwy do drewna, śruby ciesielskie), ponieważ uchwyt dystansowy ma trzpień o średnicy niedopasowanej do typowych profili drewnianych. W takim wypadku lepiej sięgnąć po dedykowane wsporniki do słupków drewnianych.

Uchwyt do mocowania balustrady balkonowej w wariancie bocznym to rozwiązanie dedykowane wąskim balkonom, antresolom i przestrzeniom, gdzie każdy centymetr podłogi ma znaczenie użytkowe. Łącznik dystansowy 12 mm ze stali S235/S355 pokryty lakierem proszkowym w dziesięciu kolorach katalogowych zapewnia nośność 80-120 kg na punkt przy zachowaniu pełnej powierzchni balkonu. Cena 120-180 zł netto za sztukę zwraca się w postaci zachowanej powierzchni, która przy mieszkaniu w mieście potrafi kosztować więcej niż cała balustrada.

Montaż wymaga kotew klasy 8.8 osadzanych na głębokość 80 mm w betonie klasy minimum C20/25. Instrukcja krok po kroku obejmuje wyznaczenie osi słupków, wiercenie otworów, osadzenie kotew, montaż uchwytów i kontrolę pionu. Realizacja standardowego zamówienia trwa do 14 dni roboczych, a gwarancja obejmuje 5 lat na powłokę i konstrukcję.

Przed zakupem warto zweryfikować trzy parametry: grubość stropu (minimum 140 mm dla wariantu bocznego), dostęp do ściany nośnej oraz kompatybilność z wybranym systemem balustrad. W razie wątpliwości producent oferuje konsultację techniczną opartą na obowiązujących normach PN-EN 1991-1-1 oraz Eurokodzie 2, co zwiększa pewność prawidłowego doboru rozwiązania do konkretnego projektu.

✅ Skompletuj zamówienie w jednym miejscu: uchwyty boczne, słupki balustradowe, kotwy M10, podkładki EPDM oraz wybrane elementy wykończeniowe (zaślepki, dekielki, łączniki kątowe). Jednolita partia produkcyjna gwarantuje identyczny odcień koloru i powtarzalność wymiarową wszystkich elementów.

Źródła danych i norm

PN-EN 1991-1-1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PKN, Warszawa.

PN-EN 10025: Wyroby walcowane na gorąco ze stali konstrukcyjnych. Warunki techniczne dostawy. PKN, Warszawa.

PN-EN 1990: Eurokod. Podstawy projektowania konstrukcji. PKN, Warszawa.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).

Eurokod 2: Projektowanie konstrukcji z betonu. PKN, Warszawa.
