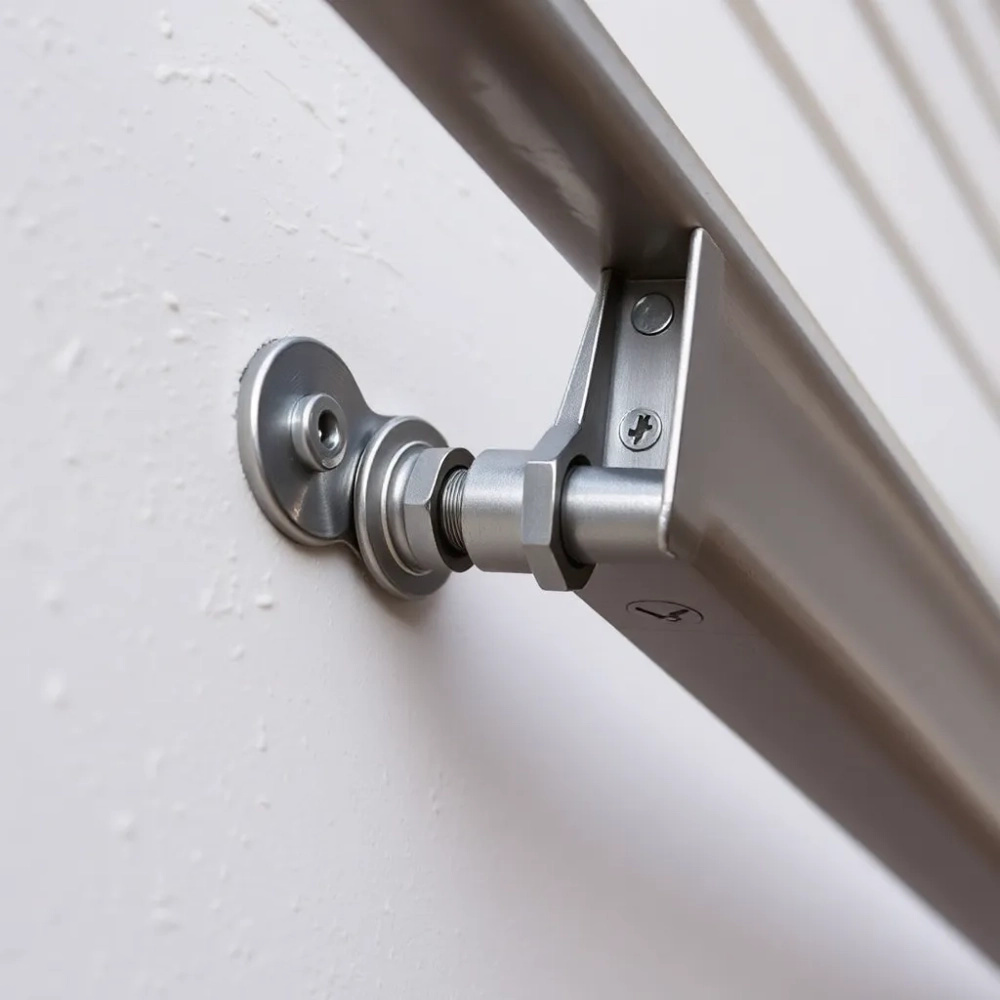

Balustrada na ocieplonej ścianie? Zobacz, jak zamontować ją poprawnie

Masz już ocieploną elewację, a teraz stoisz przed koniecznością zamontowania balustrady balkonowej i słusznie zastanawiasz się, jak to zrobić, żeby przypadkiem nie zepsuć warstwy izolacji termicznej. Problem polega na tym, że zwykłe kołki rozporowe są za krótkie, żeby sięgnąć przez styropian aż do nośnego muru, a każdy nieprzemyślany otwór to ryzyko powstania mostka termicznego, przez który ciepło będzie uciekać wprost na zewnątrz. Do tego dochodzi kwestia bezpieczeństwa konstrukcji balustrada musi wytrzymać obciążenie poziome wynoszące minimum 0,5 kN/m, a to wymaga odpowiednich rozwiązań montażowych. W tym tekście znajdziesz konkretne wytyczne, jak poprawnie wykonać mocowanie balustrady do ściany z ociepleniem, jakich użyć komponentów i dlaczego akurat takie rozwiązania działają.

• Niezbędne produkty do montażu balustrady w ocieplonej ścianie
• Kotwy chemiczne i tuleje dystansowe jak je właściwie zastosować
• Montaż balustrady przez styropian krok po kroku
• Mocowanie balustrady do ściany z ociepleniem Pytania i odpowiedzi

Niezbędne produkty do montażu balustrady w ocieplonej ścianie

Podstawowa trudność przy mocowaniu balustrady do ściany z ociepleniem polega na tym, że warstwa izolacji termicznej stanowi przegrodę między powierzchnią elewacji a nośnym podłożem. Styropian EPS o grubości 10-20 cm to typowa warstwa ocieplenia w polskim budownictwie, która sama w sobie nie jest w stanie przenieść żadnych obciążeń punktowych. Dlatego zestaw montażowy musi zawierać elementy sięgające głębiej niż tylko do zewnętrznej krawędzi muru.

rdzenie wyboru komponentów warto rozpocząć od kotew chemicznych, które wypełniają przestrzeń między prętem kotwiącym a ścianą, tworząc monolityczne połączenie rozprowadzające siły na całą powierzchnię styku. W odróżnieniu od standardowych kołków mechanicznych, żywica syntetyczna wnika w mikropory podłoża i utwardza się, tworząc spoiwo o wysokiej adhezji do betonu, cegły czy pustaka. Dzięki temu obciążenia przekazywane są równomiernie na całą głębokość zakotwienia, a nie na wąski pas styku.

Obok kotew chemicznych kluczową rolę odgrywają tuleje dystansowe wykonane z materiałów o niskim współczynniku przewodzenia ciepła najczęściej jest to poliamid wzmacniany włóknem szklanym albo specjalna pianka PIR. Tuleja taka umieszczana jest w otworze przechodzącym przez warstwę styropianu i pełni funkcję przerywacza mostka termicznego. Bez niej metalowy trzpień kotwy przewodziłby ciepło z wnętrza budynku na zewnątrz dokładnie w miejscu zamocowania, tworząc punktowy mostek termiczny o wartości Ψ (psi) znacznie przekraczającej dopuszczalne normy.

Może Cię zainteresować też ten artykuł Mocowanie balustrady do posadzki

Jeśli chodzi o materiały na sam trzpień kotwiący, to wybór ogranicza się w zasadzie do dwóch opcji: stali nierdzewnej gatunku A4 (numer 1.4401 lub 1.4571 według normy EN 10088) albo stali węglowej cynkowanej ogniowo. W środowiskach agresywnych a więc w pobliżu wybrzeża morskiego, gdzie stężenie chlorków w powietrzu jest podwyższone stal nierdzewna jest jedynym rozsądnym wyborem, ponieważ cynkowanie ogniowe może ulec degradacji po kilku latach ekspozycji. Dla typowych warunków miejskich cynkowana kotwa wystarczy, pod warunkiem że grubość powłoki cynkowej wynosi minimum 45 μm zgodnie z normą EN ISO 1461.

Warto również zaopatrzyć się w podkładki termiczne (thermal break washers) montowane między głowicą kotwy a powierzchnią balustrady. Podkładki te wykonane z poliamidu lub elastomeru termoutwardzalnego przerywają ciągłość metalicznego połączenia jeszcze dodatkowo, zmniejszając ryzyko korozji galvanicznej w miejscu styku różnych metali.

Przed zakupem należy sprawdzić parametry obciążeniowe wybranych kotew w karcie technicznej producenta wartość characteristic pull-out resistance (N_Rk) powinna być podana dla danego typu podłoża i głębokości zakotwienia. Dla betonu klasy C20/25 i głębokości zakotwienia 50 mm typowe wartości wynoszą od 5 do 12 kN w zależności od systemu, co przy zaledwie kilku punktach mocujących balustradę daje bezpieczny margines.

Sprawdź Kotwy do mocowania balustrady

Kotwy chemiczne i tuleje dystansowe jak je właściwie zastosować

Działanie kotwy chemicznej opiera się na reakcji polimeryzacji żywicy epoksydowej lub poliestrowej z utwardzaczem, która po zmieszaniu obu składników przechodzi ze stanu płynnego w ciał stałe o wysokiej wytrzymałości mechanicznej. Proces ten trwa zazwyczaj od kilku do kilkudziesięciu minut (w zależności od temperatury otoczenia i rodzaju żywicy), ale pełne utwardzenie, przy którym kotwa osiąga deklarowaną nośność, następuje po upływie od 30 minut do kilku godzin. W temperaturach poniżej 5°C czas utwardzania wydłuża się znacząco, dlatego prace montażowe najlepiej prowadzić w przedziale 10-25°C.

Żywica wypełnia przestrzeń między prętem kotwiącym a ścianą otworu, eliminując luzy i mikropęknięcia podłoża. To właśnie ta ciągłość materiałowa sprawia, że siły ścinające i wyrywające są rozprowadzane na większą powierzchnię niż w przypadku kotew mechanicznych, które opierają się głównie na tarciu bocznym. Mechanizm ten jest szczególnie istotny w murach z cegły dziurawki lub pustaków, gdzie tradycyjne kołki rozporowe mają ograniczoną nośność ze względu na małą powierzchnię styku z rdzeniem elementu murowego.

Tuleja dystansowa natomiast nie bierze udziału w przenoszeniu obciążeń jej rolą jest wyłącznie izolowanie termiczne metalowego trzpień kotwy od warstwy styropianu. Tuleja taka ma zazwyczaj długość odpowiadającą grubości warstwy ocieplenia i średnicę dopasowaną do otworu wiertniczego. Po włożeniu tulei w otwór pręt kotwiący przechodzi przez jej wnętrze, a zewnętrzna powierzchnia tulei przylega do ścianek otworu w styropianie, tworząc szczelną barierę termiczną.

Dowiedz się więcej o Mocowanie balustrady drewnianej do podłoża

Błąd, który popełnia wielu wykonawców, to montowanie kotew mechanicznych bez żadnej tulei izolacyjnej wiercą oni otwór przez styropian aż do muru, wbijają kołek rozporowy, a metalowa część kołka styka się bezpośrednio z izolacją. Mostek termiczny w takim miejscu jest nieunikniony, a wartość współczynnika przenikania ciepła U w tym punkcie może być nawet dziesięciokrotnie wyższa niż dla całej przegrody. Konsekwencją bywa nie tylko wyższy rachunek za ogrzewanie, ale także punktowe wykraplanie się wilgoci na wewnętrznej stronie elewacji, prowadzące do rozwoju pleśni.

Przy wyborze konkretnego systemu kotew chemicznych warto zwrócić uwagę na tzw. systemy z wkładką stalową są to pręty gwintowane ze stali nierdzewnej lub cynkowanej, które współpracują z określonym rodzajem żywicy w kartridżu. Stosowanie wkładek innych producentów lub zamienników jest dopuszczalne tylko wtedy, gdy producent systemu wyraźnie dopuszcza taką kombinację w aprobacie technicznej. Bez tej zgody odpowiedzialność za nośność połączenia przechodzi na wykonawcę, a w razie awarii ubezpieczyciel może odmówić wypłaty odszkodowania.

Przykładowe parametry techniczne dwóch popularnych systemów montażowych przedstawia poniższe zestawienie, które ułatwi orientację w cenach i możliwościach.

Montaż balustrady przez styropian krok po kroku

Cały proces rozpoczyna się od precyzyjnego wytyczenia położeń punktów mocujących na elewacji. Odległości między punktami muszą odpowiadać rozstawowi słupków balustrady zgodnie z projektem konstrukcyjnym, przy czym rozstaw nie może przekraczać wartości określonych w normie PN-EN 1991-1-1 (dla balkonowych barierek ochronnych maksymalny rozstaw przęsła wynosi zazwyczaj 120 mm liczony od osi do osi słupka, mierzony w poziomie). Wszystkie oznaczenia nanosi się markerem odpornym na warunki atmosferyczne, a przed wierceniem warto jeszcze raz sprawdzić wymiary przy użyciu miary taśmowej pomyłka na tym etapie kosztuje później dużo pracy przy skuwania i ponownego montażu.

Wiercenie otworów wymaga zastosowania wiertła koronowego (core-bit) o średnicy dopasowanej do systemu kotwy najczęściej jest to 12-18 mm dla prętów M10-M12. Wiertło należy prowadzić prostopadle do powierzchni ściany, a sam proces wiercenia powinien przebiegać bez udaru, żeby nie powodować spękań w warstwie izolacji termicznej. Pył powstały podczas wiercenia styropianu jest lekki i trudny do usunięcia samym przedmuchiwaniem lepiej sprawdza się szczotka nylonowa lub odkurzacz przemysłowy z filtrem HEPA. Resztki styropianu pozostawione na ściankach otworu zmniejszają przyczepność żywicy i osłabiają połączenie.

Po wyczyszczeniu otworu czas na założenie tulei dystansowej. Wsuwa się ją w otwór tak, aby dolna krawędź tulei znajdowała się tuż przy powierzchni muru, a górna wystawała nieco ponad powierzchnię styropianu zazwyczaj wystarczy 2-3 mm, żeby zapewnić szczelne przyleganie podkładki termicznej. W przypadku grubszych warstw ocieplenia (powyżej 15 cm) warto rozważyć tuleje teleskopowe składane z kilku segmentów, które łatwiej wprowadzić przez wąski otwór wiertniczy.

Kolejnym krokiem jest aplikacja żywicy chemicznej. Systemy dwuskładnikowe (żywica + utwardzacz) wymagają dokładnego wymieszania obu komponentów w mieszalniku statycznym przymocowanym do dyszy. Mieszankę wprowadza się do otworu od dołu ku górze, wypełniając przestrzeń między tuleją a ścianką muru nie wolno wstrzykiwać żywicy bezpośrednio do wnętrza tulei, ponieważ tam ma się znaleźć pręt kotwiący. Ilość żywicy dobiera się tak, żeby przy wsunięciu pręta nadmiar wypłynął na zewnątrz to oznaka prawidłowego wypełnienia.

Pręt gwintowany wprowadza się do otworu ruchem obrotowym, aby równomiernie rozprowadzić żywicę i uniknąć utworzenia pęcherzy powietrza. Od tego momentu nie wolno dotykać ani przemieszczać pręta aż do pełnego utwardzenia żywicy przypadkowe poruszenie kotwy w fazie wiązania prowadzi do zerowania przyczepności i radykalnego spadku nośności. Czas wiązania podany w karcie technicznej producenta to wartość orientacyjna; w praktyce bezpieczniej jest poczekać jeszcze 50% dłużej, zwłaszcza jeśli temperatura powietrza jest bliska dolnej granicy zakresu aplikacji.

Po utwardzeniu żywicy montuje się podkładki termiczne na wystające końcówki prętów, a następnie przystępuje do mocowania słupków balustrady. Dokręcanie śrub należy przeprowadzać z wyczuciem moment obrotowy dla M10 mieści się zazwyczaj w przedziale 20-30 Nm, a dla M12 wynosi 35-50 Nm. Przekroczenie tych wartości powoduje koncentrację naprężeń w styropianie przylegającym do podkładki i może doprowadzić do jej crushing (lokalnego zgniatania materiału izolacyjnego). Warto zaopatrzyć się w dynamometryczny klucz imbusowy to niedrogi wydatek, który eliminuje ryzyko przeciągnięcia połączenia.

Ostatni etap to uszczelnienie przestrzeni wokół punktów mocowania przy użyciu trwałego uszczelniacza poliuretanowego lub hybrydowego. Szczelina między tuleją dystansową a powierzchnią elewacji musi być wypełniona elastycznie, żeby woda opadowa nie wnikała pod izolację termiczną. Uszczelniacz nakłada się z lekkim nadmiarem, formując spadek obejmujący minimum 5 mm od krawędzi otworu, a następnie wygładza szpachelką zwilżoną wodą z dodatkiem środka antyadhezyjnego.

Po zakończeniu montażu zaleca się przeprowadzenie oględzin wszystkich punktów mocujących pod kątem widocznych pęknięć w ociepleniu, luzów w połączeniach i szczelin w uszczelnieniu. Jeśli lokalne przepisy budowlane tego wymagają, wykonuje się również próbę obciążeniową przyłożenie poziomej siły 0,5 kN/m wzdłuż całej barierki i pomiar trwałego przemieszczenia. Dopuszczalne ugięcie wynosi zazwyczaj nie więcej niż H/200, gdzie H to wysokość balustrady, a więc dla wysokości 1100 mm maksymalne przemieszczenie nie powinno przekraczać 5,5 mm.

Przez pierwsze pół roku użytkowania warto dokonywać przeglądów w odstępach miesięcznych szczególnie po intensywnych opadach lub okresach silnego wiatru. W kolejnych latach wystarczy kontrola raz na rok, podczas której sprawdza się stan korozji widocznych elementów metalowych, szczelność uszczelnień i ewentualne poluzowanie momentów dokręcenia. W rejonach nadmorskich, gdzie zasolenie powietrza przyspiesza korozję, przeglądy powinny być bardziej rygorystyczne i obejmować sprawdzenie stanu powłoki cynkowej na widocznych fragmentach kotew.
