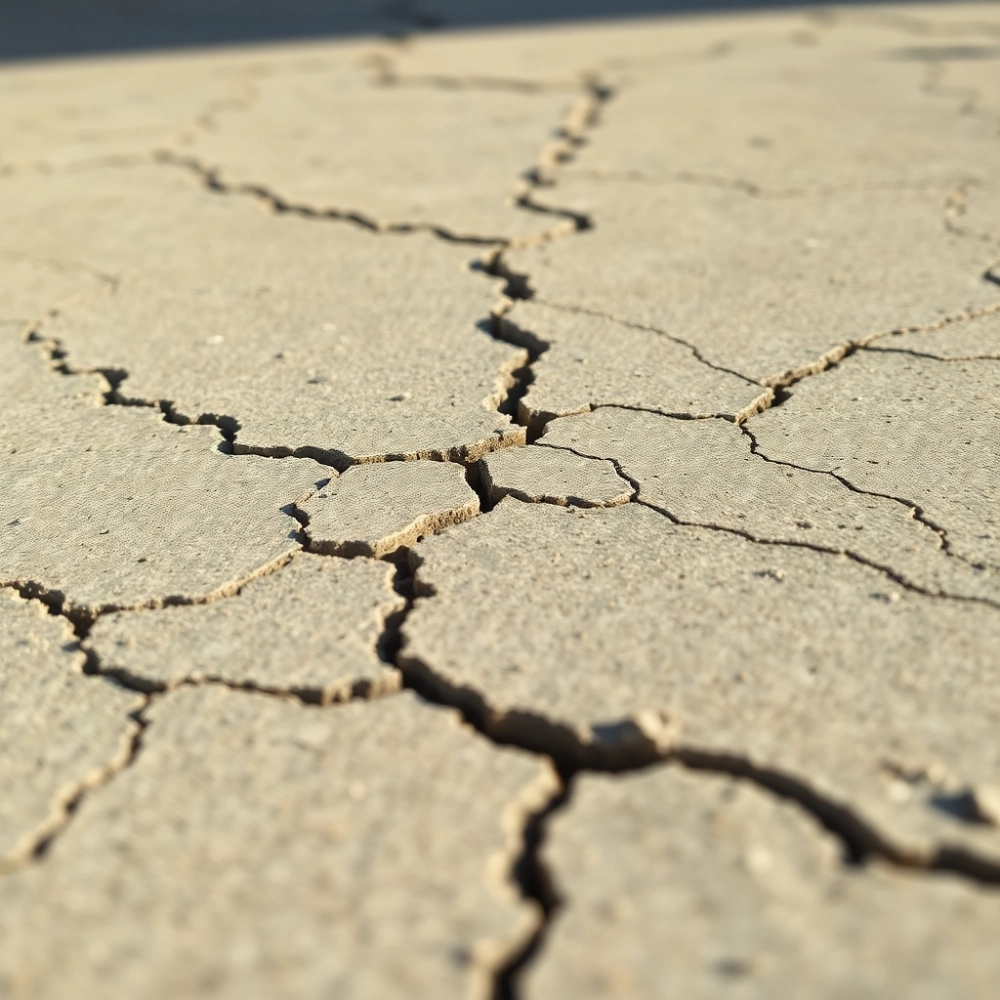

Rysy na płycie fundamentowej – skąd się biorą i jak je naprawić?

Rysy na płycie fundamentowej to zjawisko tak powszechne, że w niektórych krajach obowiązują normy dopuszczające ich występowanie bez uznania konstrukcji za wadliwą. Amerykański standard ACI 302.1 R-04 oraz niemiecka procedura VOB/B traktują drobne spękania skurczowe jako nieuniknioną cechę dojrzałego betonu, nie zaś jako defekt wykonawczy. Tyle że inwestorzy wciąż reagują na pierwszą rysę paniką, a wykonawcy tłumaczą się ogólnikowo o „pracy betonu". Warto rozdzielić fakty od marketingu, bo różnica między rysą kosmetyczną a zagrożeniem szczelności bywa ogromna, a jej ocena nie wymaga studiów inżynierskich. Wystarczy zrozumieć fizykę materiału, poznać typowe przyczyny oraz nauczyć się rozpoznawać sygnały ostrzegawcze.

• Skurcz betonu w płycie fundamentowej jak zapobiec pęknięciom
• Naprawa rys na płycie fundamentowej sprawdzone metody
• Dylatacje płyty fundamentowej projektowanie i wykonanie

Skurcz betonu w płycie fundamentowej jak zapobiec pęknięciom

Beton wytrzymuje ściskanie rzędu 20-40 MPa, ale na rozciąganie zaledwie 2-4 MPa, czyli mniej więcej dziesięciokrotnie mniej. Gdy woda odparowuje z mieszanki szybciej, niż wiązanie cementu nadąża z wypełnianiem porów, materiał kurczy się i napręża. Naprężenia te muszą się gdzieś uwolnić, a ponieważ płyta fundamentowa jest najczęściej przytwierdzona do podłoża i ograniczona obrzeżami, energia gromadzi się w postaci rys.

Skurcz dzieli się na trzy fazy o zupełnie różnej skali czasowej. Pierwsza to skurcz plastyczny, trwający od kilku godzin do dwóch dni od ułożenia mieszanki, kiedy beton jest jeszcze półpłynny i wrażliwy na przeciągi oraz słońce. Druga faza to skurcz wczesny, obejmujący okres od trzeciego do dwudziestego ósmego dnia, gdy cement intensywnie wiąże wodę. Trzecia, zwana skurczem długoterminowym, rozciąga się na kilka miesięcy, a nawet lat, choć jej natężenie po półroczu jest już minimalne.

Najskuteczniejszą bronią przeciwko skurczowi plastycznemu jest natychmiastowa pielęgnacja: polewanie wodą o temperaturze nie wyższej niż 10°C powyżej temperatury płyty, przykrycie folią lub włókniną, a w upalne dni także ustawienie parawanów przeciwwiatrowych. Brak tych zabiegów przy temperaturze powietrza 25°C i wietrze 5 m/s powoduje powstawanie siatki spękań o głębności 2,5-7,5 cm, zwanych crazingiem. Wyglądają niepozornie, ale znacząco obniżają odporność powierzchni na ścieranie i penetrację wilgoci.

Skurczowi wczesnemu przeciwdziała się przez nacinanie kontrolowanych rys, zwanych dylatacjami skurczowymi. Wykonuje się je na głębokość od jednej czwartej do jednej trzeciej grubości płyty, w siatce nie większej niż 6×6 metrów. Piła diamentowa lub metoda Soff-cut (nacięcie wykonywane w betonie, który jeszcze nie związał ostatecznie) działają najlepiej w przedziale 12-36 godzin od ułożenia mieszanki. Rysa kontrolowana przejmuje naprężenia, dzięki czemu reszta powierzchni pozostaje nienaruszona.

Projektując rozmieszczenie nacięć, trzeba uwzględnić geometrię płyty i przyszłe obciążenia. W prostokątnych halach stosuje się pola kwadratowe, natomiast w strefach o zmiennej sztywności podłoża (na przykład przy ławach fundamentowych lub słupach) wykonuje się dodatkowe nacięcia w odległości równej wysokości płyty. PN-EN 206 i Eurokod 2 traktują dylatacje jako element wymagający obliczeń, nie zaś decyzji „na oko".

Naprawa rys na płycie fundamentowej sprawdzone metody

Zanim sięgnie się po żywicę epoksydową lub iniekt, trzeba odpowiedzieć na pytanie: czy rysa jest stabilna, czy nadal się poszerza? Aktywne pęknięcie, zmieniające szerokość pod wpływem temperatury lub obciążeń, wymaga innego podejścia niż rysa zamknięta, która powstała w pierwszych tygodniach i obecnie ma stałą geometrię. Pomiar szczelinomierzem w odstępach co kilka miesięcy daje jednoznaczną odpowiedź, a jego brak to najczęstsza przyczyna nietrafionych napraw.

Rysy powierzchniowe o szerokości poniżej 0,3 mm i głębokości nieprzekraczającej 2 cm zwykle pozostawia się bez ingerencji, o ile nie towarzyszy im wykwit wilgoci ani odspajanie się fragmentów. Wystarczy je sfazować i wypełnić elastycznym szpachlowym materiałem na bazie cementu modyfikowanego polimerem. Mechanizm jest prosty: elastyczny wypełniacz kompensuje ruchy termiczne rzędu 0,1-0,2 mm, które nieustannie zachodzą w płycie, a jednocześnie chroni krawędzie przed wykruszaniem.

Rysy penetrujące całą grubość płyty wymagają iniekcji ciśnieniowej żywicą poliuretanową lub epoksydową. Żywica wypełnia pustkę, odtwarza monolityczność przekroju i przy okazji uszczelnia konstrukcję przed wodą gruntową. W przypadku rys aktywnych wybiera się żywice poliuretanowe, które pęcznieją pod wpływem wilgoci i kompensują ruch o amplitudzie do 0,5 mm. Epoksyd jest twardszy, lecz kruchy: nadaje się wyłącznie do rys martwych, które już się nie rozwijają.

Koszt naprawy zależy od technologii i zakresu uszkodzeń. Poniższe zestawienie obrazuje skalę wydatków, z którymi trzeba się liczyć przy renowacji płyty o powierzchni 100 m².

Naprawa nie kończy się na wypełnieniu rysy. Konieczne jest usunięcie przyczyny, która doprowadziła do uszkodzenia, bo w przeciwnym razie nowe pęknięcia pojawią się w sąsiedztwie. Jeśli źródłem było osiadanie podłoża, potrzebne bywa wzmocnienie gruntu metodą iniekcji geopolimerowej lub jet grouting. Gdy sprawcą okazał się curling, czyli podwijanie krawędzi płyty, skutecznym rozwiązaniem bywa nawiercenie otworów dyblowych i osadzenie w nich stalowych sworzni, które blokują ruch pionowy.

Dylatacje płyty fundamentowej projektowanie i wykonanie

Dylatacja to nie ozdoba, lecz mechaniczny zawór bezpieczeństwa. Pozwala płycie „oddychać", czyli rozszerzać się pod wpływem ciepła i kurczyć podczas chłodzenia, nie generując przy tym naprężeń przekraczających wytrzymałość betonu na rozciąganie. W praktyce projektowej przyjmuje się, że różnica temperatur powyżej 30°C wymaga dylatacji co 25 metrów bieżących, niezależnie od grubości płyty.

Typy dylatacji różnią się konstrukcją i przeznaczeniem. Dylatacje skurczowe tnie się w świeżym betonie, by kontrolować miejsce powstania rysy. Dylatacje termiczne wykonuje się jako szczeliny na całą grubość płyty, wypełnione materiałem kompresyjnym (pianka PE, karton impregnowany), które pozwalają na ruch poziomy rzędu 5-15 mm. Dylatacje konstrukcyjne oddzielają od siebie fragmenty płyty o różnej sztywności, na przykład w miejscu przejścia z części grubszej na cieńszą, i przenoszą obciążenia za pośrednictwem dybli.

Szczególnym zjawiskiem wartym uwagi jest curling, czyli podwijanie krawędzi płyty ku górze. Powstaje, gdy górna warstwa betonu wysycha szybciej niż dolna, a różnica wilgotności generuje naprężenia różnicujące długość włókien materiału. Minimalna grubość płyty narażonej na intensywną eksploatację to 18 cm, ponieważ cieńsze płyty nie zapewniają wystarczającej sztywności, by przeciwdziałać temu zjawisku. W strefach przy ścianach i słupach wykonuje się dodatkowe nacięcia prostopadłe do krawędzi, co rozbija gradient naprężeń.

Posadzki beznacięciowe stanowią osobną filozofię projektową. Zamiast kontrolować rysy nacięciami, minimalizuje się skurcz mieszanki przez zastosowanie zbrojenia rozproszonego (włókna stalowe w dawce 30-40 kg/m³ lub makrowłókna polimerowe). Tego typu realizacje widuje się w halach przemysłowych o powierzchni 48×48 m, a nawet 60×50 m, gdzie płyta pozostaje wolna od dylatacji skurczowych. Warunkiem jest odpowiednio niski stosunek woda-cement (poniżej 0,45), użycie cementu CEM I lub CEM II z dodatkami redukującymi skurcz oraz pieczołowita pielęgnacja przez pierwszych 7 dni.

Źródła danych i norm: ACI 302.1 R-04 (Guide for Concrete Floor and Slab Construction), VOB/B Vergabe- und Vertragsordnung für Bauleistungen, PN-EN 206+A2:2021 (Beton: wymagania, właściwości, produkcja i zgodność), Eurokod 2 PN-EN 1992-1-1 (Projektowanie konstrukcji z betonu), ACI 360R-10 (Guide to Design of Slabs-on-Ground), a także opracowania branżowe dostępne w serwisach specjalistycznych poświęconych technologii betonu. Dokładne adresy stron publikujących te normy można odnaleźć poprzez wyszukiwarkę po tytule dokumentu.
