Jakie zbrojenie na ławy fundamentowe 2025?

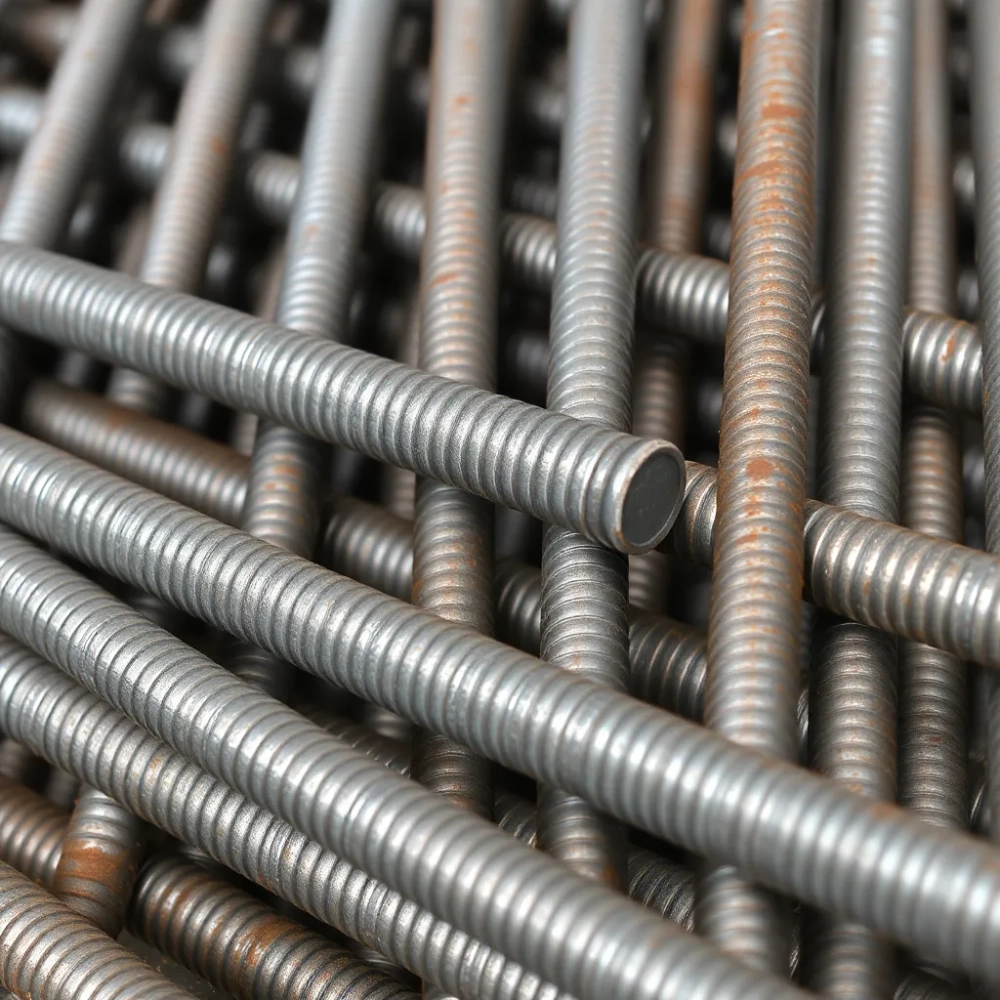

Marzy Ci się solidny dom, ale dreszcze Cię przechodzą na myśl o fundamentach? Nie ma co kryć, ławy fundamentowe to podstawa, kręgosłup każdej budowli, a ich właściwe wykonanie to absolutny priorytet. Kwestia jakie zbrojenie na ławy fundamentowe zastosować spędza sen z powiek niejednemu inwestorowi. W skrócie, kluczowa jest tu stal żebrowana AIII lub AIIIN, czysta i pozbawiona korozji, zastosowana zgodnie z wytycznymi projektu, aby zapewnić ławie niezbędną wytrzymałość i stabilność na lata.

Przyjrzyjmy się bliżej detalom, bo w budownictwie diabeł tkwi w szczegółach, a prawidłowo dobrane i ułożone zbrojenie to nie tylko kwestia zgodności z projektem, ale przede wszystkim gwarancja spokoju ducha i bezpieczeństwa przyszłych mieszkańców. Przeanalizujmy dostępne dane i wyciągnijmy wnioski, które pomogą rozwiać wszelkie wątpliwości.

Tabela ta przedstawia kluczowe komponenty zbrojenia w ławach fundamentowych i ich typowe parametry. Pamiętajmy, że są to wartości ogólne i ostateczne średnice oraz ilości zawsze powinny być zgodne z indywidualnym projektem budowlanym, który uwzględnia specyficzne warunki gruntowe i obciążenia budynku. Zaniedbanie tych aspektów może prowadzić do katastrofalnych skutków w przyszłości.

Strzemiona w zbrojeniu ław fundamentowych – rola i rozstaw

Ah, strzemiona! Małe, często niedoceniane, ale jakże istotne w układance, jaką jest zbrojenie w ławach fundamentowych. Można by pomyśleć, że skoro główne skrzypce grają pręty o pokaźnych średnicach, to te drobne druty to tylko dodatek. Nic bardziej mylnego!

Wyobraźmy sobie ławę fundamentową bez strzemion. Gdybyśmy zabetonowali same pręty główne, w zasadzie byłby to prosty "drut w betonie". W momencie, gdy ława zaczęłaby przenosić obciążenia, a siły rozkładałyby się nierównomiernie (a zawsze tak jest!), te pręty mogłyby się po prostu przemieścić względem siebie. Strzemiona to nic innego jak „więzy” łączące pręty główne, tworzące sztywny, trójwymiarowy szkielet. To właśnie one nadają sztywność całemu zbrojeniu. Ich rolą jest nie tylko utrzymanie prętów głównych w odpowiedniej odległości, ale także przeciwdziałanie siłom poprzecznym, które mogą pojawić się w ławie.

Standardowo stosuje się strzemiona wykonane z prętów o średnicy 6 mm. Dlaczego akurat 6 mm? Jest to kompromis między wymaganą wytrzymałością a łatwością gięcia i montażu. Oczywiście, projekt może przewidywać inne średnice, zwłaszcza w przypadku bardzo dużych lub nietypowych konstrukcji, ale 6 mm to najczęściej spotykana wartość w budownictwie jednorodzinnym.

Kluczowym elementem jest rozstaw strzemion. Typowy rozstaw to około 30 cm. Nie jest to wartość arbitralna, a wynika z obliczeń konstrukcyjnych i ma na celu zapewnienie odpowiedniej sztywności i stabilności zbrojenia. Zbyt duży rozstaw sprawiłby, że pręty główne mogłyby się przesuwać, co w efekcie osłabiłoby całą ławę. Zbyt mały rozstaw byłby ekonomicznie nieuzasadniony i pracochłonny w montażu. Trzydziestocentymetrowy "interwał" jest więc złotym środkiem.

Jak wygląda praktyczny montaż strzemion? Zazwyczaj są one przygotowywane wcześniej – gięte na odpowiedni kształt (najczęściej prostokątny lub kwadratowy, dopasowany do przekroju ławy). Następnie nakłada się je na pręty główne i mocuje drutem wiązałkowym. To jest ten moment, w którym budowlańcy zyskują swoje drugie, albo i trzecie imię, od ciągłego skręcania drutu! Choć może się to wydawać monotonne, jest to kluczowa czynność. Każde strzemię musi być solidnie przywiązane do każdego pręta głównego, który przecina. Żadnych "na słowo honoru". Musi być solidnie, aby cała "klatka" zbrojeniowa była sztywna i stabilna podczas zalewania betonem.

Dlaczego ta sztywność jest tak ważna? Podczas betonowania, płynna masa betonu napiera na zbrojenie. Gdyby szkielet nie był sztywny, pręty mogłyby się przesunąć, zmienić swoją pozycję. To z kolei wpłynęłoby na "otulinę" betonową, czyli warstwę betonu otaczającą zbrojenie. Zbyt mała otulina naraża zbrojenie na korozję, a zbyt duża zmniejsza efektywność współpracy betonu i stali. Precyzyjne ułożenie i stabilność zbrojenia to gwarancja, że beton będzie pracował tak, jak zaprojektowano, a ława zachowa swoją wytrzymałość na dziesiątki lat.

Czasami w projekcie możemy spotkać się z innymi, bardziej skomplikowanymi kształtami strzemion, na przykład w przypadku ław schodkowych czy narożników. W takich sytuacjach należy bezwzględnie przestrzegać wytycznych projektanta. Nie ma miejsca na "samodzielne" modyfikacje, bo nawet drobne zmiany mogą mieć daleko idące konsekwencje dla stabilności i wytrzymałości całej konstrukcji. W końcu nie po to płacimy projektantowi, żeby potem działać "na czuja", prawda?

Koszt strzemion, choć niewielki w porównaniu do całego zbrojenia czy betonu, jest jednak elementem budżetu. Cena strzemienia zależy od jego średnicy i ilości. Dla orientacji, strzemiono o średnicy 6 mm to koszt rzędu kilkudziesięciu groszy za sztukę. Przyjmując rozstaw 30 cm, na każdy metr bieżący ławy potrzebujemy około 3-4 strzemion. Łatwo policzyć, że przy kilkudziesięciu metrach bieżących ław, uzbiera się całkiem spora liczba tych małych, ale ważnych elementów. Planując budowę, warto uwzględnić ten element w kosztorysie, żeby uniknąć niespodzianek.

W kontekście technologicznym, gięcie strzemion może odbywać się ręcznie, za pomocą giętarek do prętów, lub maszynowo. Przy większych budowach, zamówienie gotowych, wygiętych strzemion prosto od dostawcy stali to spore ułatwienie logistyczne i oszczędność czasu. Na mniejszych budowach, gięcie na placu budowy jest powszechną praktyką.

Podsumowując, strzemiona to kluczowy, choć często niedoceniany element zbrojenia w ławach fundamentowych. Ich rola w nadawaniu sztywności całej konstrukcji jest nie do przecenienia. Właściwy dobór średnicy i rozstawu strzemion, zgodnie z projektem, oraz solidne wykonanie montażu to gwarancja, że zbrojenie będzie pracować tak, jak powinno, zapewniając ławie niezbędną wytrzymałość i trwałość na lata.

Wykonanie zbrojenia w narożnikach ław fundamentowych – kluczowe zasady

Narożniki ław fundamentowych to prawdziwe "gorące punkty" konstrukcji. To tutaj zbiegają się naprężenia z dwóch prostopadłych kierunków, a siły rozkładają się w sposób bardziej skomplikowany niż na prostym odcinku ławy. Z tego powodu, wykonanie zbrojenia w narożnikach ław fundamentowych wymaga szczególnej uwagi i precyzji. Zaniedbanie tego elementu może prowadzić do pęknięć, a w skrajnych przypadkach nawet do naruszenia stabilności całej konstrukcji. Powiedzmy sobie szczerze, nikt nie chce patrzeć, jak jego świeżo postawiony dom zaczyna pękać w szwach, prawda?

Kluczową zasadą jest zapewnienie odpowiedniej długości zakładu zbrojenia w narożnikach. Co to jest zakład zbrojenia? To nic innego jak miejsce, w którym dwa pręty zbrojeniowe nachodzą na siebie i są ze sobą połączone. Ma to na celu zapewnienie ciągłości zbrojenia, czyli przeniesienia sił z jednego pręta na drugi. W narożnikach, gdzie zmienia się kierunek ławy, konieczne jest odpowiednie dogięcie prętów i ich zazbrojenie tak, aby "spiąć" ze sobą oba prostopadłe ramiona narożnika.

Długość zakładu jest precyzyjnie określona w projekcie budowlanym i zależy od wielu czynników, takich jak średnica prętów, klasa stali, klasa betonu oraz warunki środowiskowe. Zazwyczaj jest to wartość kilkudziesięciu średnic pręta. Na przykład, dla pręta o średnicy 12 mm, minimalna długość zakładu może wynosić około 60-80 cm, ale zawsze należy sprawdzić to w projekcie! Nie wolno zakładać, że "jakoś to będzie" albo "poprzednio robiłem inaczej". Każdy projekt jest indywidualny i wymaga przestrzegania jego wytycznych.

W jaki sposób wykonuje się zakład w narożniku? Pręty zbrojeniowe są odpowiednio doginane (najczęściej pod kątem prostym, tworząc kształt litery "L" lub "U") i układane tak, aby zachodziły na siebie na odpowiedniej długości. Następnie są one solidnie wiązane drutem wiązałkowym. Cel jest taki sam, jak w przypadku strzemion – zapewnienie, że zbrojenie pozostanie w swojej docelowej pozycji podczas betonowania i będzie mogło efektywnie przenosić obciążenia.

Poza podstawowymi prętami głównymi, w narożnikach często stosuje się dodatkowe zbrojenie wzmacniające. Mogą to być na przykład specjalnie gięte pręty w kształcie litery "U" lub "L", które są układane zarówno w płaszczyźnie poziomej, jak i pionowej, w zależności od wymagań projektu. Celem tego dodatkowego zbrojenia jest rozproszenie naprężeń i zapobieżenie powstawaniu pęknięć w newralgicznych miejscach. To tak jakbyśmy dokładali dodatkowe "szwy" w miejscach, gdzie konstrukcja jest najbardziej narażona na "rozdarcie".

Należy pamiętać, że w narożnikach zbrojenie powinno być ułożone w sposób ciągły. Nie można po prostu "urwać" prętów na końcu prostego odcinka ławy i zacząć zbrojenie kolejnego odcinka od zera. Zbrojenie musi się "łączyć" i tworzyć spójny układ, który przenosi siły w całym obwodzie ław fundamentowych. Właśnie dlatego tak ważna jest precyzja i dbałość o szczegóły podczas montażu zbrojenia w narożnikach.

Kontrola zbrojenia w narożnikach przed betonowaniem jest absolutnie kluczowa. Powinna być ona przeprowadzona przez doświadczonego kierownika budowy. Sprawdzi on nie tylko długość zakładów i ilość dodatkowego zbrojenia, ale także prawidłowość dogięcia prętów i solidność wiązań. Czasem, patrząc na poplątane druty w narożniku, można się zastanawiać, czy to zbrojenie, czy pajęczyna. Ale doświadczone oko od razu dostrzeże, czy wszystko jest na swoim miejscu i czy wykonawca "postarał się" w tym newralgicznym punkcie.

Pomyślmy o tym w ten sposób: narożniki to jak stawy w ludzkim ciele. Są to miejsca, w których ruch (obciążenia) powoduje największe naprężenia. Jeśli stawy są słabe lub uszkodzone, cały "system" cierpi. Podobnie jest z narożnikami fundamentów. Ich solidne wykonanie to podstawa trwałości i stabilności całego budynku. Inwestycja w staranne wykonanie zbrojenia w narożnikach to inwestycja w spokój ducha i bezpieczeństwo na długie lata.

Podsumowując, prawidłowe wykonanie zbrojenia w narożnikach ław fundamentowych to kluczowy element zapewniający stabilność i wytrzymałość całej konstrukcji. Zapewnienie odpowiedniej długości zakładu zbrojenia, zastosowanie dodatkowego zbrojenia wzmacniającego i precyzyjny montaż, zgodnie z projektem budowlanym, to zasady, których bezwzględnie należy przestrzegać. Nadzór kierownika budowy na tym etapie jest nieoceniony i pozwala uniknąć błędów, które w przyszłości mogłyby okazać się bardzo kosztowne.

Zbrojenie pionowe (startery) – niezbędny element ław fundamentowych

Kiedy mówimy o jakie zbrojenie na ławy fundamentowe, często skupiamy się na poziomym układzie prętów, tworzących szkielet samej ławy. Zapominamy jednak o równie ważnym elemencie – zbrojeniu pionowym, potocznie nazywanym "starterami". To właśnie te "wąsy" wystające z zabetonowanej ławy będą później łączyły fundamenty ze ścianami konstrukcyjnymi parteru. Bez nich, ławy byłyby tylko betonową podwaliną, niezwiązaną strukturalnie z resztą budynku.

Rola starterów jest nie do przecenienia. Stanowią one "most" między fundamentami a pionowymi elementami konstrukcyjnymi budynku, takimi jak ściany czy słupy. Przenoszą obciążenia z wyższych kondygnacji na ławy, zapewniając ciągłość strukturalną i stabilność całego budynku. Można sobie wyobrazić ławy fundamentowe jako stopy, a ściany jako nogi. Startery to "kostki" łączące stopy z nogami. Bez nich, każda "noga" stałaby luzem na "stopie", co byłoby receptą na katastrofę.

Zbrojenie pionowe jest montowane przed zalaniem ław betonem. Pręty te, odpowiedniej średnicy (zazwyczaj 12 lub 16 mm, zgodnie z projektem), są umieszczane w docelowych miejscach przyszłych ścian nośnych i słupów. Muszą one wystawać z ławy na odpowiednią wysokość, która pozwoli na ich późniejsze połączenie ze zbrojeniem ścian (na przykład zbrojeniem wieńców czy słupów żelbetowych). Wysokość ta jest ściśle określona w projekcie i zależy od technologii wznoszenia ścian i wysokości przyszłych elementów konstrukcyjnych.

Ważne jest, aby starterów było odpowiednio dużo i aby były one umieszczone w precyzyjnych miejscach. Układ i ilość starterów są determinowane przez projektanta na podstawie układu ścian nośnych, rozmieszczenia słupów oraz obciążeń, jakie będą na nich spoczywać. Nie można dodawać ani odejmować starterów "na oko" – każda zmiana musi być konsultowana z projektantem. Co ciekawe, podczas montażu starterów, warto zadbać o ich lekkie odchylenie w kierunku środka ławy. Dlaczego? Podczas betonowania, płynny beton może lekko przesunąć pionowe pręty. Odchylenie o kilka stopni w kierunku środka ławy niweluje ryzyko, że starterzy po zabetonowaniu znajdą się zbyt blisko krawędzi ławy, co mogłoby naruszyć minimalną wymaganą otulinę betonu. To takie sprytne, praktyczne rozwiązanie "z życia wzięte".

Solidne związanie starterów z głównym zbrojeniem ławy za pomocą drutu wiązałkowego to kolejny kluczowy aspekt. Jak już wspomnieliśmy wcześniej, stabilność zbrojenia podczas betonowania jest priorytetem. Startery, jako elementy pionowe, są szczególnie narażone na przesunięcia pod naporem betonu. Dlatego każde połączenie startera z poziomymi prętami ławy musi być solidnie zabezpieczone drutem wiązałkowym. Im solidniej, tym lepiej. "Każde drganie, każda zmiana ciśnienia betonu może wpłynąć na ich położenie" - to jest moment, kiedy precyzja pracy ekipy budowlanej staje się naprawdę widoczna.

Przed betonowaniem, kierownik budowy musi bezwzględnie sprawdzić rozmieszczenie, wysokość i solidność montażu starterów. To jeden z ostatnich elementów kontroli zbrojenia przed "zalaniem" fundamentów betonem. Potwierdzenie wykonania tego etapu w dzienniku budowy przez uprawnioną osobę to standardowa procedura, która daje pewność, że ten kluczowy element konstrukcyjny został wykonany prawidłowo.

W niektórych przypadkach, zwłaszcza w budownictwie jednorodzinnym, starterzy są elementem zbrojenia, które montuje się już w wykopie przed ułożeniem poziomego zbrojenia ławy. Po umieszczeniu starterów w docelowych miejscach, można ułożyć i połączyć z nimi poziome zbrojenie ławy. W innych technologiach, starterzy mogą być montowani do gotowej klatki zbrojeniowej ławy tuż przed jej umieszczeniem w wykopie. Decydujące są tu wytyczne projektu i doświadczenie wykonawców.

Koszt starterów nie jest znaczący w ogólnym rozrachunku budowy, ale ich prawidłowe wykonanie jest nieocenione dla stabilności i bezpieczeństwa całego budynku. Jest to ten element, na którym absolutnie nie wolno oszczędzać ani iść na kompromisy. Lepiej poświęcić dodatkową godzinę na precyzyjny montaż starterów, niż ryzykować przyszłe problemy konstrukcyjne, których naprawa byłaby nieporównywalnie droższa i bardziej kłopotliwa.

Podsumowując, zbrojenie pionowe, czyli starterzy, to niezbędny element zbrojenia fundamentów, który zapewnia strukturalne połączenie ław z resztą budynku. Ich prawidłowy dobór, umieszczenie w docelowych miejscach, solidne połączenie z poziomym zbrojeniem ławy oraz precyzyjne ustalenie wysokości wystawania z ławy, zgodnie z projektem budowlanym, to kluczowe zasady, których przestrzeganie gwarantuje stabilność i bezpieczeństwo przyszłego domu.
