Podłogówka schemat: układy, elementy i montaż

Jeśli remontujesz dom i myślisz o ogrzewaniu podłogowym, szybko zauważysz, że klucz do sukcesu tkwi w dobrze przemyślanym schemacie instalacji. Wyjaśnię ci krok po kroku, jak połączyć rury z pompą obiegową, zaworem mieszającym i buforem ciepła, by system działał bezawaryjnie w wielostrefowych układach. Omówimy też integrację z grzejnikami i ciepłą wodą użytkową, schematy rozprowadzenia rur oraz sterowanie termostatami, żebyś mógł sam zwizualizować i zaplanować montaż.

• Schemat elementów podłogówki
• Dobór schematu podłogówki
• Schemat układu rur meandrowego
• Schemat układu rur pętlowego
• Schemat kabli w podłogówce elektrycznej
• Przekrój schematu konstrukcji podłogówki
• Schemat rozdzielacza w podłogówce
• Schemat sterowania podłogówką
• Pytania i odpowiedzi: Schemat podłogówki

Schemat elementów podłogówki

Ogrzewanie podłogowe opiera się na precyzyjnym zestawie komponentów, które razem tworzą efektywny obieg ciepła. Na schemacie wyróżniają się rury PEX lub PE-RT o średnicy 16-20 mm, pompka obiegowa zapewniająca przepływ 2-4 l/min na pętlę oraz zawór mieszający regulujący temperaturę czynnika do 45°C. Bufor ciepła akumuluje energię, minimalizując cykle pracy kotła, co wydłuża żywotność instalacji. Termostaty pokojowe z czujnikami podłogowymi integrują system z grzejnikami, a rozdzielacz dystrybuuje medium grzewcze do stref. Każdy element musi być dobrany do obciążenia cieplnego budynku.

W schemacie wielostrefowym bufor łączy się z pompą obiegową poprzez trójnik, skąd woda trafia do zaworu mieszającego z siłownikami. Ten moduł obniża temperaturę z 70°C kotłowej do 35-40°C podłogowej, chroniąc rury przed przegrzaniem. Integracja z ciepłą wodą użytkową wymaga priorytetowego obiegu, gdzie zawór 3-drogowy przełącza przepływ. Grzejniki podłączone równolegle do rozdzielacza dzielą moc z podłogówką dzięki termostatycznym zaworom. Schemat podkreśla izolację hydrauliczną, zapobiegającą kondensacji w niskotemperaturowych systemach.

Podstawowy schemat pokazuje pompę obiegową na zasilaniu rozdzielacza, z manometrem i zaworem bezpieczeństwa. Rury wychodzące z kolektora układają się w pętle o długości 80-120 m, zależnie od powierzchni pomieszczenia. Bufor o pojemności 100-300 litrów stabilizuje ciśnienie, a termostat steruje siłownikami na zaworach strefowych. W instalacjach z pompą ciepła schemat dodaje regulator mocy, synchronizujący pracę z inwerterem. Całość testowana jest ciśnieniowo na 6 bar przed wylewką.

Zobacz także: Jak długo wygrzewa się podłogówki? Czas i etapy

Dobór schematu podłogówki

Dobór schematu zależy od źródła ciepła i funkcji pomieszczeń, gdzie gęstszy rozstaw rur w łazienkach zapewnia szybsze nagrzewanie. Dla kotłów gazowych z buforem schemat wielostrefowy integruje podłogówkę z grzejnikami poprzez rozdzielacz z 6-12 obiegami. W systemach pomp ciepła niskotemperaturowy obieg bez mieszacza upraszcza instalację, oszczędzając 15% kosztów. Analizuj straty ciepła: dla parteru jednopoziomowy schemat, dla pięter wielopoziomowy z pompami strefowymi. Zawsze uwzględnij CWU z priorytetem.

W renowacjach schemat z niskim profilem (5 cm grubości) pasuje pod istniejącą podłogę, z izolacją XPS λ=0,035 W/mK. Dla salonu rozstaw 20-25 cm, sypialni 15-20 cm, minimalizując opory hydrauliczne. Schemat z zaworem mieszającym jest obowiązkowy przy kotłach powyżej 55°C, by uniknąć deformacji wylewki. Integracja z grzejnikami wymaga bufora 200 l, dzielącego moc 70/30%. Obliczenia przepływu: ΔT=5°C, moc pętlą 100 W/m².

Porównanie schematów według źródeł ciepła

Wielostrefowe systemy stosuj w domach powyżej 150 m², z osobnymi pompami na piętra. Schemat musi przewidywać regulację hydrauliczną, by uniknąć nierównomiernego ogrzewania. Dla CWU schemat z wymiennikiem płaszczowym oddziela obiegi, zapobiegając legionelli.

Zobacz także: Pompa do podłogówki: kluczowe cechy i dobór

Schemat układu rur meandrowego

Układ meandrowy schematycznie pokazuje rury biegnące zygzakiem prostopadle do ścian, równomiernie rozkładając ciepło w pomieszczeniu. Zaczyna się od kolektora zimnego, kończy gorącym, z rozstawem 10-30 cm zależnie od mocy. W łazienkach gęstość 10 cm zapewnia 120 W/m², w salonach 25 cm wystarcza na 60 W/m². Schemat podkreśla promień gięcia minimum 8 cm, unikając tarcia. Montaż na klipsach co 50 cm stabilizuje pozycję przed wylewką.

W schemacie meandrowym woda wpływa od najdalszego narożnika, nagrzewając podłogę stopniowo bez zimnych stref. Integracja z termostatem odcina obieg przy 28°C powietrznej. Dla wielostrefowych instalacji jedna pętla meandrowa na 20 m², z manometrem na rozdzielaczu do kontroli ΔP. Test ciśnieniowy 4 bar przez 24h potwierdza szczelność. Ten układ minimalizuje skrócenie rur termiczne.

• Rozpoczęcie pętli w rogu przeciwnym do wejścia drzwi.
• Meandry równoległe do dłuższej ściany dla symetrii ciepła.
• Odstęp od ścian 15 cm, od mebli 20 cm.
• Połączenie z kolektorem sztywnymi złączkami zaciskowymi.

Schemat układu rur pętlowego

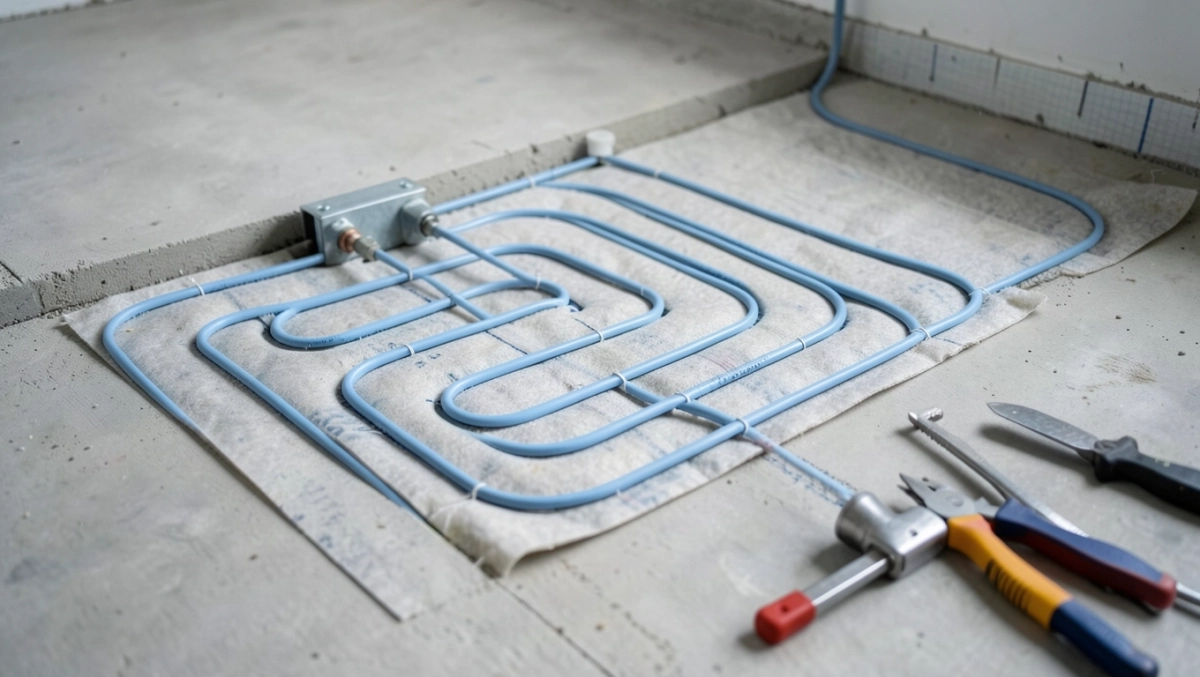

Schemat pętlowy przedstawia spiralne lub koncentryczne owale rur, idealne do okrągłych pomieszczeń jak kuchnie. Woda krąży w jednej pętli 100 m, z rozstawem malejącym ku centrum dla kompensacji strat. Zapewnia równomierność temperatury ±1°C, lepszą niż meander w dużych przestrzeniach. Schemat pokazuje pompę obiegową dostosowaną do oporu 30-40 kPa. Montaż na siatce zbrojeniowej zapobiega przesunięciom.

Wielostrefowym schemacie pętlowy układ łączy się z buforem, gdzie mieszacz obniża T do 40°C. Dla grzejników równoległy obieg z zaworem termostatycznym synchronizuje temperatury. Schemat podkreśla długość pętli max 120 m, by ΔT nie przekroczyło 4°C. W łazienkach spirala o średnicy 20 cm gęstnieje do 12 cm. Ciśnieniowy test z barometrem na końcach.

Pętlowy schemat oszczędza materiał rur o 10% w porównaniu do meandru, dzięki krótszym odcinkom prostym. Integracja z CWU poprzez priorytetowy zawór 4-drogowy. Termostat podłogowy kalibruje na 29°C max.

• Środek spirali w geometricznym centrum pokoju.
• Promień skrętu ≥10x średnicy rury.
• Ogrzewanie wstępne wodą 20°C przed testem.
• Złącza push-fit dla szybkiego montażu.

Schemat kabli w podłogówce elektrycznej

Podłogówka elektryczna schematycznie łączy maty grzewcze lub kable samoregulujące z termostatem pokojowo-podłogowym. Kable 10-20 W/m² układane w spirale na izolacji, z zimnym ogonem 2 m do puszek. Schemat pokazuje przekaźnik sterujący obciążeniem do 16A, z czujnikiem kapilarnym w wylewce. Integracja z grzejnikami poprzez timer dzielący moce. Bezpiecznik nadprądowy 10A chroni przed przeciążeniem.

W schemacie wielostrefowym każdy obwód ma osobny termostat z WiFi, regulujący T podłogi 24-28°C. Kable samoregulujące zwiększają opór w zimnych strefach, zapobiegając przegrzaniu. Montaż: siatka dystansowa, test omomierza przed wylewką 3-5 cm. Dla CWU elektryczny schemat nie konkuruje, skupiając się na suchym ogrzewaniu.

Parametry kabli według pomieszczeń

Schemat podkreśla uziemienie kabli i separację od rur wodnych. W systemach z buforem elektryka uzupełnia wodną podłogówkę w łazienkach.

Przekrój schematu konstrukcji podłogówki

Przekrój schematu pokazuje warstwy od podłoża: izolacja XPS 3-5 cm λ≤0,035 W/mK, folia paroizolacyjna, rury na klipsach, wylewka betonowa 6-7 cm z fibrami. Izolacja redukuje straty w dół o 90%, kluczowa w parterach na gruncie. Schemat podkreśla folię dyfuzyjną na górze, chroniącą przed wilgocią. Dla suchych konstrukcji panele styropianowe z rowkami zastępują wylewkę.

W renowacjach schemat niskoprofilowy: mata izolacyjna 2 cm, rury 16 mm, klejowa warstwa 3 mm pod płytkami. Przekrój integruje czujnik termostatu 5 cm w wylewce. Dla wielostrefowych obiegów warstwa akustyczna pod rurami tłumi hałas. Test szczelności po zalaniu wstępnym wodą.

• Izolaacja: grubość zależna od strat Q [W/m²].
• Wylewka: max T 55°C, zbrojenie PP 0,9 kg/m³.
• Wykończenie: płytki gresowe λ>1 W/mK.
• Grubość całkowita: 8-12 cm.

Schemat przekroju z buforem podkreśla stabilność termiczną, inercja 2-3h nagrzewania.

Schemat rozdzielacza w podłogówce

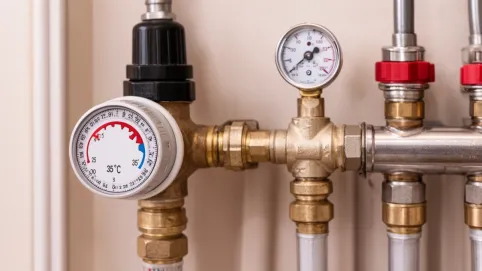

Schemat rozdzielacza hydraulicznego obejmuje pompę obiegową, przepływomierze 1-5 l/min i zawory termostatyczne na każdym obiegu. Zasilanie górne, powrót dolny, z manometrami po obu stronach. Dla 8 pętli schemat dodaje mieszacz z serwomotorami, regulowany termostatem pogodowym. Integracja z grzejnikami poprzez grupę priorytetową CWU. Ciśnienie robocze 1,5-2,5 bar.

Wielostrefowym schemacie rozdzielacz główny dzieli na podrozdzielacze piętrowe, z pompami boosterowymi. Schemat pokazuje bypass dla regulacji hydraulicznej, utrzymujący stały przepływ. Zawory kulowe ułatwiają serwis pętli. Dla bufora połączenie z naczyniem wzbiorczym 8-12% objętości.

Elementy rozdzielacza

• Przepływomierze z blokadą ręczną.
• Siłowniki 230V NC/NO.
• Zawór bezpieczeństwa 3 bar.
• Filtr magnetyczny na zasilaniu.
• Manometry glicerynowe 0-4 bar.

Schemat podkreśla automatykę: termostat otwiera zawory przy 21°C powietrza.

Schemat sterowania podłogówką

Schemat sterowania łączy termostaty pokojowe z czujnikami podłogowymi NTC 10kΩ, siłownikami na zaworach i pompą obiegową. Regulator centralny z ekranem dotykowym synchronizuje strefy, priorytet CWU na 30 min/cykl. Integracja z grzejnikami poprzez PID, utrzymujące T=22°C. Dla pomp ciepła schemat dodaje sygnał 0-10V na inwerter mocy.

Wielostrefowym systemie moduł GSM pozwala zdalne sterowanie, z historią temperatur. Schemat pokazuje przekaźnik KNX dla inteligentnego domu, dzielący moce dynamicznie. Czujnik podłogi kalibrowany 25-29°C max, z histerezą 0,5°C. Awaryjne wyłączniki na rozdzielaczu.

Bufor ciepła w schemacie sterowanym przez termostat buforowy 55/45°C, minimalizując starty kotła. Dla elektrycznej podłogówki termostat z timerem nocnym redukuje zużycie 20%.

Pytania i odpowiedzi: Schemat podłogówki

• Jaki jest podstawowy schemat instalacji ogrzewania podłogowego?

  Podstawowy schemat obejmuje rury PEX lub PE-RT (średnica 16-20 mm) rozłożone meandrycznie lub spiralnie na izolacji (XPS λ ≤ 0,035 W/mK), podłączone do kolektora rozdzielczego z zaworami termostatycznymi. Rozstaw rur: 10-30 cm w zależności od obciążenia cieplnego, z temperaturą czynnika 45-55°C i testem ciśnieniowym przed wylewką 5-7 cm.

• Jak działa schemat podłogówki z jednostką mieszającą i pompą obiegową?

  Jednostka mieszająca obniża temperaturę z źródła ciepła (np. kocioł) do 45°C za pomocą zaworu mieszającego i pompy obiegowej. Schemat: źródło → bufor → pompa główna → jednostka mieszająca → kolektor → pętle podłogowe. Zapewnia ochronę przed przegrzaniem i optymalną efektywność.

• Co to jest schemat wielostrefowy podłogówki z buforem ciepła?

  Schemat wielostrefowy dzieli instalację na strefy (np. łazienka gęstsze pętle, salon rzadsze) z osobnymi kolektorami i termostatami. Bufor ciepła stabilizuje temperaturę, minimalizując cykle pracy źródła. Integracja: bufor → pompy strefowe → zawory mieszające → kolektory, idealne dla pomp ciepła i renowacji.

• Jak zintegrować schemat podłogówki z grzejnikami i ciepłą wodą użytkową?

  Schemat hybrydowy: kolektor główny dzieli czynnik na podłogę (niska temp.), grzejniki (wyższa temp. via mieszanka) i CWU (priorytetowy obieg z wymiennikiem). Użyj bufora do separacji obiegów, pomp obiegowych i termostatów – oszczędza do 30% energii i wydłuża żywotność do 50 lat.
