Rozdzielacz do podłogówki 5 sekcji wymiary

Rozdzielacz do podłogówki 5 sekcji wymiary – to właśnie ten element często staje się centralnym punktem dyskusji przy projektowaniu nowoczesnych systemów ogrzewania wodnego, niczym serce całej instalacji, które musi zmieścić się w ciasnej klatce piersiowej budynku. Krótko mówiąc, wymiary rozdzielacza 5-sekcyjnego są absolutnie kluczowe dla prawidłowego zaplanowania i wykonania całej instalacji ogrzewania podłogowego, od wyboru odpowiedniej szafki montażowej po poprowadzenie rur. Zaniedbanie tego aspektu może prowadzić do niemiłych niespodzianek, które przyprawiają o ból głowy i portfel.

• Wpływ Wyposażenia Dodatkowego na Gabaryty Rozdzielacza (Siłowniki, Grupa Mieszająca)
• Wymiary Niezbędne do Montażu w Szafce lub Puszce Podtynkowej
• Jakie Wymiary Rozdzielacza Są Kluczowe Przy Planowaniu Instalacji

Zanim zagłębimy się w niuanse wymiarowe, przyjrzyjmy się bliżej temu, co wiemy o charakterystyce rozdzielaczy 5-sekcyjnych na podstawie dostępnych danych. To swoisty obraz bazowy przed nałożeniem warstw dodatkowego wyposażenia i wymogów montażowych.

Jak widać z powyższego przeglądu, dysponujemy solidnymi informacjami o jakości wykonania, pochodzeniu i podstawowych funkcjach rozdzielacza 5-sekcyjnego, co napawa optymizmem co do samego produktu. Wiemy, że został stworzony do konkretnego zadania i wyposażony w elementy umożliwiające regulację systemu. Kluczowy element układanki, czyli precyzyjne gabaryty rozdzielacza do podłogówki 5 sekcji, pozostaje jednak niewiadomą na tym etapie, podobnie jak szczegóły dotyczące przestrzeni montażowej. To właśnie ten brak skłania do głębszej analizy i rozważenia wszystkich scenariuszy, szczególnie gdy dodamy do tego wpływ dodatkowego wyposażenia.

Wpływ Wyposażenia Dodatkowego na Gabaryty Rozdzielacza (Siłowniki, Grupa Mieszająca)

Zrozumienie podstawowych wymiarów samego rozdzielacza 5-sekcyjnego to dopiero początek podróży w krainę prawidłowego planowania instalacji ogrzewania podłogowego. Niczym na placu budowy, gdzie bazowy fundament wymaga dodania ścian i dachu, tak rozdzielacz często potrzebuje "doklejenia" kilku kluczowych elementów, które w drastyczny sposób zmieniają jego potrzebną przestrzeń montażową. Dwa najczęściej spotykane dodatki to siłowniki termoregulacyjne oraz grupa pompowa i mieszająca, zwana popularnie "grupą mieszającą".

Zobacz także: Jaka średnica rury do rozdzielacza podłogówki? Kalkulator

Siłowniki, niewielkie z pozoru urządzenia, montowane są bezpośrednio na zaworach sekcji rozdzielacza, często na powrocie. Ich rolą jest automatyczne otwieranie lub zamykanie przepływu wody w danej pętli, zgodnie z sygnałem ze sterownika pokojowego. To one odpowiadają za utrzymanie pożądanej temperatury w konkretnym pomieszczeniu.

Każdy siłownik, mimo że nie jest szeroki, dodaje pewną wysokość do profilu rozdzielacza. Typowo, pojedynczy siłownik zamontowany na zaworze może wystawać ponad górną lub dolną krawędź rozdzielacza o dodatkowe 5 do nawet 8 centymetrów. Pomnożenie tego przez pięć pętli (dla rozdzielacza 5 sekcji) oznacza, że cała bateria siłowników wymaga konkretnej wolnej przestrzeni pionowej nad lub pod rozdzielaczem.

Ta pozornie niewielka zmiana wymiaru może okazać się krytyczna podczas próby zmieszczenia rozdzielacza w standardowej szafce podtynkowej lub nadtynkowej. Projektanci szafek często podają minimalne wymiary wewnętrzne, ale zapominają, że do tego trzeba dodać miejsce na wystające elementy – siłowniki właśnie. Ignorowanie tego faktu to proszenie się o kłopoty przy montażu.

Zobacz także: Rozdzielacz dwufunkcyjny CO i podłogówki – schemat

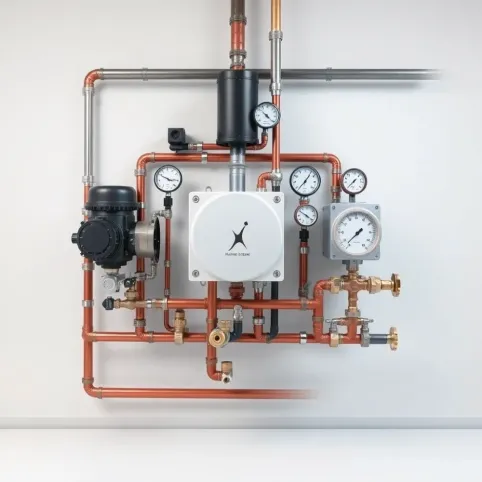

Idąc dalej, mamy grupę pompową i mieszającą. To znacznie większy kaliber dodatku. Jej zadaniem jest obniżenie temperatury wody z głównego źródła ciepła (np. kotła gazowego) do bezpiecznego i efektywnego dla ogrzewania podłogowego poziomu, typowo 30-45°C. Składa się zazwyczaj z pompy obiegowej, zaworu mieszającego (trój- lub czterodrogowego), termometrów i zaworów odcinających.

Montowana jest zazwyczaj z boku rozdzielacza, tworząc jedną, spójną instalację. To właśnie grupa mieszająca najmocniej wpływa na zwiększenie gabarytów rozdzielacza 5 sekcji. Jej szerokość może wynosić od 20 do nawet 35 centymetrów, a głębokość (od ściany do najdalej wysuniętego punktu) od 15 do 25 centymetrów, w zależności od konstrukcji i producenta.

Pompa obiegowa sama w sobie zajmuje sporo miejsca i generuje pewne wibracje, które wymagają odpowiedniego zamocowania całości. Zawory i rury łączące grupę z rozdzielaczem oraz główną instalacją grzewczą dodają kolejne centymetry do szerokości i głębokości całego zespołu. To już nie są "kosmetyczne" zmiany.

Zobacz także: Jak regulować rozdzielacz do podłogówki w 2025 roku? Poradnik krok po kroku

Wyobraźmy sobie instalatora na budowie, który przyszedł zamontować rozdzielacz z grupą mieszającą w przygotowanej w ścianie wnęce lub zamówionej szafce. Jeśli wymiary wnęki lub szafki zostały zaplanowane wyłącznie pod sam rozdzielacz bazowy, a zapomniano o dodaniu tych 25-30 cm na grupę mieszającą i kolejne 5-10 cm na połączenia rur, sytuacja staje się dramatyczna. Albo rozdzielacz nie wejdzie wcale, albo zmieści się "na styk", uniemożliwiając podłączenie rur lub serwis.

Typowe szerokości szafek dla rozdzielaczy 5-sekcyjnych bez grupy mieszającej wahają się zazwyczaj od 50 do 70 cm wewnętrznej szerokości. Jednak dodanie grupy mieszającej wymaga szafki o szerokości znacznie większej, często w przedziale 80-110 cm. Ta różnica 30-40 cm jest kolosalna w kontekście planowania miejsca w domu, zwłaszcza w ciasnych wnękach czy korytarzach.

Zobacz także: Pompa przy Rozdzielaczu Podłogówki: Klucz do Efektywnego Ogrzewania Podłogowego w 2025

Głębokość instalacji również rośnie. Sam rozdzielacz 5-sekcyjny ma głębokość typowo kilkunastu centymetrów (od ściany do przedniej krawędzi zaworów/przepływomierzy). Dodanie siłowników nieznacznie wpływa na głębokość, ale dodanie grupy mieszającej może zwiększyć ją do 20-30 cm. To kluczowe przy szafkach podtynkowych – wnęka w ścianie musi mieć odpowiednią głębokość, aby zmieścić cały zespół wraz z rurami poprowadzonymi dołem lub górą.

Studium przypadku: Mały dom jednorodzinny, projektant na rzucie umieścił punkt instalacyjny "rozdzielacz podłogówki" w korytarzu. Nie zaznaczył, czy będzie to rozdzielacz z grupą mieszającą czy bez. Instalatorzy kupili rozdzielacz 5-sekcji z grupą mieszającą, bo instalacja zasilana była z kotła wysokotemperaturowego. Okazało się, że standardowa wnęka przygotowana pod "zwykły" rozdzielacz (np. 60x70x12 cm) jest za mała o blisko 40 cm na szerokość i 10 cm na głębokość. Rozwiązanie? Wykuwanie większej dziury w ścianie, co wiązało się z uszkodzeniem tynków i podłogi, dodatkowymi kosztami i opóźnieniem. Koszt szafki wzrósł o kilkaset złotych, ale koszty poprawek były wielokrotnie wyższe.

Dodatkowo, nie można zapomnieć o miejscu na rury przyłączeniowe do rozdzielacza oraz do pętli ogrzewania podłogowego. Zazwyczaj rury te wychodzą pionowo w dół (z podłogi) lub pionowo w górę (ze ściany lub stropu niższej kondygnacji), a następnie gięte są, aby podłączyć je do króćców rozdzielacza. Każde gięcie rury PEX/PE-RT o średnicy 16 mm wymaga odpowiedniego promienia zgięcia (np. 8-10 cm). Oznacza to, że pod rozdzielaczem lub nad nim musi być wystarczająco dużo miejsca na swobodne ukształtowanie rur bez ich naprężeń.

Zobacz także: Jaka Temperatura na Rozdzielaczu Podłogówki w 2025? Poradnik Eksperta

Minimalna wolna przestrzeń pionowa pod lub nad rozdzielaczem powinna wynosić co najmniej 20-30 cm, aby swobodnie poprowadzić i podłączyć rury pętli. Jeśli w szafce ma znaleźć się również grupa mieszająca lub główna instalacja zasilająca, potrzebna przestrzeń pionowa rośnie, bo dochodzą kolejne połączenia rur o większej średnicy. Przykładowo, główne rury zasilające mogą wymagać gięcia o promieniu 15-20 cm.

Projektując miejsce na rozdzielacz 5 sekcji, zawsze, ale to absolutnie zawsze trzeba z góry założyć, jakie wyposażenie dodatkowe będzie stosowane. Standardem w nowoczesnych instalacjach jest zastosowanie grupy mieszającej (jeśli źródło ciepła to kocioł wysokotemperaturowy lub miejska sieć ciepłownicza) oraz siłowników (dla sterowania strefowego). Dlatego planowanie miejsca tylko pod "goły" rozdzielacz to architektoniczny i instalacyjny "strzał w kolano". Zawsze zalecane jest konsultacja z wykonawcą lub projektantem systemów grzewczych na wczesnym etapie planowania.

Pamiętajmy, że każdy producent rozdzielaczy i grup mieszających ma swoje, często lekko odmienne gabaryty produktów. Nawet jeśli rozdzielacz 5-sekcji jednego producenta ma szerokość 55 cm, to drugiego może mieć 58 cm. Grupa mieszająca firmy A może być zwarta i zajmować 22 cm szerokości, a firmy B – 28 cm. Te różnice, sumując się z wymiarami siłowników i przestrzenią na rury, mogą zadecydować o tym, czy wszystko zmieści się jak w szwajcarskim zegarku, czy też będziemy musieli iść na kompromisy i dokonywać kosztownych przeróbek. To tak, jakby kupić garnitur "na oko" bez sprawdzenia wymiarów rękawów i nogawek – może i wygląda dobrze na wieszaku, ale na człowieku bywa różnie.

Podsumowując tę część, wymiary rozdzielacza 5 sekcji podłogówki podane przez producenta dla samego "rdzenia" to punkt wyjścia. Rzeczywiste gabaryty instalacji montowanej na ścianie zwiększą się znacząco o przestrzeń zajmowaną przez siłowniki (głównie w pionie) oraz, przede wszystkim, przez grupę pompowo-mieszającą (znacząco w poziomie i głębokości). Te zwiększone wymiary są niezbędnym parametrem do dalszego etapu planowania – wyboru lub zaprojektowania odpowiedniej szafki montażowej lub wnęki w ścianie.

Wymiary Niezbędne do Montażu w Szafce lub Puszce Podtynkowej

Rozdzielacz ogrzewania podłogowego, niezależnie od liczby sekcji, rzadko kiedy montowany jest "luzem" na ścianie. Eleganckim i praktycznym rozwiązaniem jest umieszczenie go w dedykowanej szafce montażowej. Może być to szafka nadtynkowa, montowana bezpośrednio na ścianie, lub, co bardziej estetyczne, szafka podtynkowa, wpuszczana we wcześniej przygotowaną wnękę ścienną. Obie mają swoje wymagania wymiarowe.

Głównym zadaniem szafki jest ukrycie elementów instalacji, zabezpieczenie ich przed uszkodzeniami mechanicznymi, kurzem i dostępem osób trzecich, a także zapewnienie estetycznego wyglądu. Równie ważne jest jednak, aby szafka zapewniała odpowiednią przestrzeń roboczą dla instalatora – zarówno podczas montażu, jak i późniejszych prac konserwacyjnych czy regulacyjnych.

Przy wyborze szafki dla rozdzielacza 5 sekcji z podłogówki, kluczowe są trzy wymiary wewnętrzne: szerokość, wysokość i głębokość. Producenci szafek często podają wymiary nominalne, ale diabeł tkwi w szczegółach – należy upewnić się, czy podane wymiary dotyczą przestrzeni roboczej w środku szafki, po uwzględnieniu jej konstrukcji, a nie zewnętrznych gabarytów.

Zacznijmy od szerokości. Sam rozdzielacz 5-sekcyjny, w zależności od konstrukcji i odległości między sekcjami, ma szerokość typowo w przedziale 40-55 cm. Ale to tylko "czysty" rozdzielacz. Musimy doliczyć przestrzeń na główne rury zasilające i powrotne, które podłączane są po bokach, a także na zawory odcinające lub odpowietrzniki, które mogą zwiększyć tę szerokość o dodatkowe 10-15 cm. Do tego dochodzi wspomniana wcześniej grupa mieszająca, która wymaga kolejnych 25-35 cm. Czyli sumarycznie szerokość "pakietu" montowanego w szafce może wynieść od 50-70 cm (bez grupy) do nawet 90-120 cm (z grupą mieszającą). Szafka musi być na tyle szeroka, aby cały zespół zmieścił się swobodnie, z niewielkim marginesem (2-3 cm) po bokach dla łatwego wstawienia i wyjęcia.

Wysokość szafki musi pomieścić rozdzielacz wraz z ewentualnie zamontowanymi na nim siłownikami (dodatkowe 5-8 cm w pionie na stronę) oraz zapewnić niezbędną przestrzeń pod rozdzielaczem na swobodne wygięcie i podłączenie rur z pętli ogrzewania podłogowego. Potrzebna przestrzeń na rury to co najmniej 20-30 cm swobody, aby uniknąć ostrych zgięć, które mogą prowadzić do ograniczenia przepływu lub uszkodzenia rur. Dodatkowo, jeśli główne rury zasilające i powrotne wchodzą od góry lub dołu szafki, również potrzebują miejsca na wygięcie i podłączenie.

Typowe wysokości szafek dla rozdzielacza 5 sekcji wynoszą od 60 do 80 cm dla podstawowych konfiguracji. Jeśli w szafce ma znaleźć się grupa mieszająca (zwłaszcza modele wyższe) lub inne elementy, wysokość może wzrosnąć do 90, a nawet 120 cm. Wybierając szafkę, należy uwzględnić również wysokość nóżek (jeśli szafka stoi na podłodze) lub wysokość montażu ponad poziomem podłogi (jeśli szafka jest wpuszczana w ścianę lub wisi), tak aby dolne przyłącza pętli znalazły się na odpowiedniej wysokości nad wylewką.

Głębokość szafki to kolejny krytyczny wymiar, szczególnie przy montażu podtynkowym. Szafka podtynkowa tworzy wnękę w ścianie. Sama obudowa szafki ma grubość, ale ważniejsza jest przestrzeń robocza w środku. Głębokość rozdzielacza 5 sekcji, mierzona od tylnej ścianki (po montażu uchwytów do ściany) do czoła najbardziej wysuniętych elementów (np. przepływomierzy, zaworów, pokręteł), wynosi typowo 10-14 cm.

Do tego trzeba doliczyć miejsce na rury prowadzone za rozdzielaczem (jeśli jest taka konieczność, np. główny zasilanie od góry za nim) oraz przede wszystkim na grubość izolacji termicznej rur i samego rozdzielacza. Nowoczesne przepisy i dbałość o efektywność wymagają izolowania rur rozprowadzających ciepło. Izolacja może mieć grubość 6-10 mm, a nawet więcej. Należy zapewnić wolną przestrzeń pomiędzy rozdzielaczem a drzwiami szafki (lub krawędzią wnęki w przypadku szafki bez drzwi) wynoszącą minimum 5-10 cm, aby swobodnie manipulować kluczami, siłownikami czy odczytywać przepływomierze.

Dodatkowo, jeśli stosowana jest grupa mieszająca, jej głębokość może znacznie zwiększyć wymagane miejsce – jak wspomniano, może sięgać 25 cm od ściany. W szafce podtynkowej oznacza to konieczność wykucia głębokiej wnęki, co może być problemem w ścianach działowych o standardowej grubości 10-12 cm. W takich przypadkach często stosuje się ściany murowane o grubości 18-25 cm lub dedykowane wnęki w ścianach nośnych lub szachtach instalacyjnych.

Rozważmy różne typy szafek i ich typowe wymiary, uwzględniając potrzeby rozdzielacza 5-sekcji z różnym wyposażeniem. Te dane są przykładami, producenci mogą się różnić.

Przykładowe wymiary wewnętrzne szafek dla rozdzielacza 5 sekcji

Powyższe dane są orientacyjne i mają na celu jedynie zilustrowanie skali różnic wynikających z wyposażenia. Każdorazowo należy sprawdzić specyfikację konkretnego modelu rozdzielacza, grupy mieszającej i szafki, które planujemy zastosować. Zawsze lepiej mieć nieco więcej miejsca w szafce, niż walczyć o każdy milimetr podczas montażu lub, co gorsza, odkryć braki przestrzeni po zakończonych pracach budowlanych.

Warto dodać, że producenci szafek podtynkowych oferują modele z regulowaną głębokością (np. w zakresie 11-15 cm lub 15-20 cm), co daje pewną elastyczność. Niestety, zakres tej regulacji jest ograniczony i nie zawsze wystarczy do pomieszczenia bardzo głębokich elementów, takich jak niektóre grupy mieszające. Czasami konieczne jest zastosowanie dedykowanych szafek o nietypowej, większej głębokości, co z kolei może wpłynąć na architekturę ściany.

Niezbędne wymiary szafki wynikają bezpośrednio z wymiarów rozdzielacza z uwzględnieniem jego finalnej konfiguracji oraz przestrzeni na rury i manipulowanie narzędziami. Planując miejsce na rozdzielacz 5 sekcji podłogówki, zacznij od wyboru rozdzielacza i dodatków, ustal ich rzeczywiste gabaryty, a następnie dobierz szafkę o odpowiednio większych wymiarach wewnętrznych. Nigdy odwrotnie! To fundamentalna zasada dobrego projektowania, która zapobiega kosztownym błędom. Wybór szafki to nie tylko estetyka, to przede wszystkim funkcjonalność i przewidywalność montażu.

Aby lepiej zobrazować, jak różnice w konfiguracji wpływają na wymaganą przestrzeń (a tym samym wybór szafki), spójrzmy na przykładowe porównanie wymaganej głębokości wnęki ściennej dla szafki podtynkowej:

Jak widać na wykresie, dodanie grupy mieszającej ma znacznie większy wpływ na wymaganą głębokość wnęki niż same siłowniki. Planując montaż podtynkowy rozdzielacza do podłogówki 5 sekcji z grupą mieszającą, musimy być gotowi na przygotowanie znacznie głębszej wnęki w ścianie. To jeden z tych aspektów, który bywa pomijany, prowadząc do problemów w finalnej fazie realizacji.

Jakie Wymiary Rozdzielacza Są Kluczowe Przy Planowaniu Instalacji

Oprócz ogólnych gabarytów całego zespołu (rozdzielacz + siłowniki + grupa mieszająca + miejsce na rury), które determinują wybór szafki, istnieje kilka specyficznych wymiarów samego rozdzielacza 5 sekcji, które mają bezpośredni wpływ na to, jak będziemy prowadzić rury, gdzie dokładnie rozdzielacz będzie zamontowany i jak sprawnie przebiegnie instalacja. Są to szczegóły, które decydują o chirurgicznej precyzji lub... rzeźnickiej prowizorce na budowie.

Jednym z podstawowych wymiarów jest rozstaw głównych belek rozdzielacza. Chodzi o odległość między osiami rury zasilającej i rury powrotnej rozdzielacza. Standardowo wynosi ona typowo 200 mm (20 cm), choć mogą zdarzyć się modele o rozstawie 210 mm, a nawet 250 mm. Ta odległość jest krytyczna, ponieważ definiuje, w jakiej odległości od siebie muszą być poprowadzone główne rury zasilające instalację grzewczą, które następnie podłączone zostaną do rozdzielacza. Jeśli projekt przewiduje 20 cm, a kupimy rozdzielacz z rozstawem 25 cm, czeka nas korekta położenia głównych rur – nie zawsze prosta do wykonania, gdy rury są już zakopane w wylewce lub prowadzone w ścianie.

Drugim kluczowym wymiarem jest rozstaw króćców przyłączeniowych pętli. To odległość między osiami króćców, do których podłączane są poszczególne pętle ogrzewania podłogowego (na belce zasilającej i powrotnej). Ten wymiar jest zazwyczaj stały dla danej liczby sekcji i konstrukcji i wynosi typowo 50 mm (5 cm). Jest ważny, ponieważ rury pętli wychodzące z podłogi muszą być podłączone do tych króćców. Standardowe kolektory przyłączeniowe (łączniki kątowe lub proste) mają określony rozmiar i wymagają tej standardowej odległości 5 cm. Jeśli rozstaw byłby inny, mogłyby pojawić się trudności z dopasowaniem standardowych złączek, konieczność stosowania niestandardowych (droższych i trudniej dostępnych) lub problem z ciasnym ułożeniem rur.

Wysokość rozdzielacza, mierzona od dolnej krawędzi do górnej (bez dodatkowego wyposażenia), również ma znaczenie, choć głównie w kontekście wspomnianej przestrzeni na siłowniki i miejsce na gięcie rur pod spodem. Typowe wysokości rozdzielacza 5 sekcji mieszczą się w przedziale 35-45 cm. Wiedząc to i dodając 8 cm na siłowniki na górze i na dole, oraz 30 cm na przestrzeń roboczą na rury pod spodem, łatwo obliczymy minimalną potrzebną wysokość wewnętrzną szafki (np. 40 + 8 + 8 + 30 = 86 cm).

Głębokość rozdzielacza od ściany, uwzględniając jego uchwyty montażowe, jest ważna z perspektywy planowania wnęki w ścianie (montaż podtynkowy) lub odstępu od ściany w szafce nadtynkowej. Ta odległość wpływa również na to, ile miejsca zostaje z przodu na izolację rur, przestrzeń roboczą i drzwi szafki. Typowa głębokość samego rozdzielacza z uchwytami to 10-14 cm.

Nie wolno zapomnieć o przestrzeni roboczej dookoła zamontowanego rozdzielacza. Instalator musi mieć swobodny dostęp do zaworów, przepływomierzy, odpowietrzników, a także do punktów podłączenia rur i ewentualnych czujników. Oznacza to, że szafka lub wnęka nie może być "na wymiar" rozdzielacza plus rury – potrzebne jest minimum 5-10 cm wolnej przestrzeni z każdej strony i od frontu, aby swobodnie posługiwać się narzędziami, takimi jak klucze hydrauliczne, praski do rur PEX, czy śrubokręty do regulacji.

Planowanie lokalizacji rozdzielacza 5 sekcji w domu często jest kompromisem. Optymalnie powinien znajdować się w centralnym punkcie obsługiwanej strefy ogrzewania podłogowego, aby długość pętli była zbliżona (max 100-120m, zalecane 60-80m). Musi być jednak miejsce na szafkę o odpowiednich gabarytach. Często trafia więc do korytarza, wiatrołapu, pomieszczenia gospodarczego, a czasem nawet do garażu (jeśli jest ogrzewany). Wybrane miejsce musi pomieścić całą "skrzynię" z rozdzielaczem, a także zapewnić łatwy dostęp do głównych rur zasilających i powrotnych z kotłowni oraz do pętli ogrzewania podłogowego rozprowadzonych pod wylewką.

Problem z planowaniem często pojawia się, gdy architekt na rzucie zaznacza symboliczną "kropkę" lub "prostokąt" z opisem "rozdzielacz CO", nie precyzując, jaki to będzie rozdzielacz, z jakim wyposażeniem i w jakiej szafce. Później, na etapie instalacji, okazuje się, że wybrany model (np. 5-sekcji z grupą mieszającą i siłownikami) nie mieści się w przewidzianej wnęce, bo jej wymiary zostały oparte na założeniu, że będzie tam stał prostszy, mniejszy rozdzielacz.

Kardynalnym błędem, który obserwuje się w praktyce, jest niewystarczające uwzględnienie grubości rur i izolacji termicznej przy projektowaniu głębokości wnęk lub szafek. Rura PEX/PE-RT 16x2mm z izolacją może mieć średnicę zewnętrzną 20-25 mm. Zgięta do podłączenia pod rozdzielacz zajmuje sporo miejsca. Pomnożone przez 5 pętli (10 rur do podłączenia dołem), ta wiązka rur z gięciami i izolacją potrafi zająć przestrzeń o wymiarach kilkudziesięciu na kilkadziesiąt centymetrów bezpośrednio pod rozdzielaczem. Trzeba to przewidzieć i zostawić odpowiedni "luz" w szafce.

Przykład z życia: Inwestor samodzielnie zaprojektował układ ogrzewania podłogowego i wylał wylewki betonowe. Wszystkie rury z pętli wyprowadził na styk w miejscu, gdzie miał być rozdzielacz 5 sekcji. Kupił szafkę, która wydawała się odpowiednia. Gdy przyszło do podłączenia rur do rozdzielacza, okazało się, że rury wystają zbyt blisko siebie, są sztywne od zagięć wychodzących z podłogi, a szafka jest za płytka. Skończyło się na pracochłonnym, a czasami niemożliwym bez ryzyka uszkodzenia, podłączaniu pętli na siłę, a szafka ledwo się domykała lub wymagała zastosowania prowizorycznych rozwiązań. Strach pomyśleć o przyszłym serwisie czy regulacji.

Zrozumienie kluczowych wymiarów rozdzielacza 5 sekcji – jego szerokości, wysokości, głębokości, rozstawu belek głównych i króćców pętli, a także uwzględnienie miejsca na dodatkowe wyposażenie (siłowniki, grupę mieszającą) i niezbędnej przestrzeni roboczej na rury i manipulacje – jest podstawą, aby cała instalacja nie stała się polem minowym podczas montażu i eksploatacji. Niech dokładne wymiary rozdzielacza do podłogówki 5 sekcji będą jednym z pierwszych parametrów, o które zapytasz dostawcę czy producenta, zaraz po upewnieniu się co do jego jakości i wyposażenia.

W skrócie, planowanie wymiarowe instalacji ogrzewania podłogowego zaczyna się od wyboru rozdzielacza i jego konfiguracji. Z jego precyzyjnych gabarytów wynika wymagana przestrzeń montażowa i konieczność zastosowania szafki o określonych minimalnych wymiarach. Pomijając te kroki, można natrafić na problemy, które sprawią, że teoretycznie prosty montaż zamieni się w inżynieryjne wyzwanie, a nawet doprowadzi do konieczności kosztownych przeróbek. Lepiej dmuchać na zimne i poświęcić czas na szczegółowe planowanie przestrzeni.

Niezbędne jest uwzględnienie wszystkich elementów w przestrzeni trójwymiarowej: nie tylko samego rozdzielacza, ale także tego, co do niego zostanie podłączone i ile miejsca zajmą rury wychodzące z posadzki lub wchodzące od strony instalacji głównej. Ta holistyczna perspektywa zapewnia, że instalacja będzie nie tylko funkcjonalna, ale również estetyczna i dostępna dla serwisowania w przyszłości. Inwestycja w dokładne pomiary i przemyślany projekt przestrzeni na wczesnym etapie to oszczędność czasu, pieniędzy i nerwów w dłuższej perspektywie.
